特性

• 双通道、同步采样、16位Σ-Δ型ADC
• 可编程ADC吞吐量：1 Hz至8 kHz
• 片内5 ppm/°C基准电压源
• 电流通道
  全差分、缓冲输入
  可编程增益：1至512
  ADC输入范围：-200 mV 至 +300 mV
  数字比较器，内置电流累加器功能
• 电压通道
  缓冲、片内衰减器，适用于12V电池输入
• 温度通道
  外部和片内温度传感器方案

• 16位/32位RISC架构ARM7TDMI^®内核
• 具有可编程分频器的20.48 MHz锁相环
• PLL输入源
  片内精密振荡器
  片内低功耗振荡器
  外部(32.768 kHz)时钟晶体
• JTAG端口支持代码下载和调试

• 96 kB Flash/EE存储器，6 kB SRAM
• 96 kB Flash/EE存储器，6 kB SRAM
• 通过JTAG和LIN在线下载

• 利用硬件同步通过UART兼容SAEJ2602/LIN 1.3/LIN 2.0（从机）
• 灵活的唤醒I/O引脚，主/从SPI^®串行I/O
• 9引脚GPIO端口，3个通用定时器
• 唤醒和看门狗定时器
• 电源监控器，片内上电复位

• 12V电池电源直接供电
• 功耗
  正常模式： 10 mA （10 MHz）
  低功耗监控器模式

• 48引脚、7 mm × 7 mm LFCSP封装
• 额定工作温度范围：−40°C至+115℃

产品详情和应用

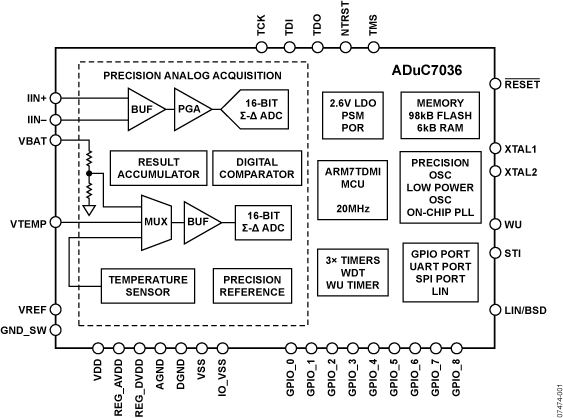

ADuC7036是一款适合在12 V汽车电子应用中进行电池监控的完整系统解决方案，集成了所有在各种工作条件下对12 V电池参数（如电池电流、电压和温度）进行精确智能监控、处理和诊断等必需的功能。

可直接从12V电池供电，从而较大程度减少了外部系统组件。片内低压差调节器向三个集成16位Σ-Δ型ADC供电。这些ADC精确测量电池电流、电压及温度以采集汽车电池的运行和充电状态参数。

片内还集成了一个基于Flash/EE存储器的ARM7™微控制器（MCU），用来预处理获得的电池变量，并对ADuC7036通过片内集成的局域互连网络（LIN）接口与主电子控制单元（ECU）的通信进行管理。

MCU和ADC子系统都可以单独配置采用正常工作模式或更灵活的省电工作模式。

应用

• 汽车系统电池检测/管理
