特性

• 开关模式USB电池充电器
  • 高精度可编程充电终端电压和充电电流
  • 3 MHz降压工作，可实现高效率和小尺寸
  • 可耐受的输入电压：−0.5 V至+20 V (USB V_VBUSx)
  • 电源路径控制允许系统在电池丢失或没电的情况下工作
  • 符合JEITA充电温度规格
• 基于电压的充电状态(SOC)计算算法
  • 休眠模式下的极低静态电流
  • 电池阻抗化学特性（锂离子）补偿
  • 电池温度补偿
  • 无需外部检测电阻
• 集成5通道LED驱动器的升压调节器
  • 支持多达4个LED串联或并联连接
  • 5个独立的可编程LED吸电流
  • 64级可编程LED电流水平（最高可达20 mA）
  • 用于LED闪烁的可编程开/关定时器
  • 通过自适应裕量控制实现最高效率
• 三个150 mA线性LDO调节器
  • 超低I_Q，具有零负载（LDO1：1 μA典型值）
  • 可选负载开关完全打开模式
• 完整的I²C可编程性，具有专用中断引脚

产品详情和应用

电源管理IC (PMIC)ADP5350集成了一个用于单锂离子/锂离子聚合物电池充电的高性能降压调节器、一个燃油表、一个用于LED背光照明的高度可编程升压调节器和三个150 mA LDO调节器。

ADP5350以涓流充电模式、恒流(CC)和恒压(CV)快速充电模式工作。它集成了内部场效应晶体管(FET)，系统电源端可提供电池隔离。

ADP5350燃油表是一个节省空间的低功耗解决方案。它非常适合可充电锂离子电池供电设备，具备基于电压的电池SOC测量功能。

ADP5350升压调节器在1.5 MHz开关频率下运行。它可以用作适合多个LED背光驱动器的恒压调节器或增补恒流调节器。

ADP5350 LED驱动器可支持多种LED背光配置，多个LED可并联或串联连接。

ADP5350低压差(LDO)调节器经优化可在低关断电流和静态电流下工作，从而延长电池寿命。该器件还用作可完全打开或关闭的负载开关。

I²C兼容接口支持所有参数的编程特性，包括状态位回读，以实现工作状态监控和安全控制。

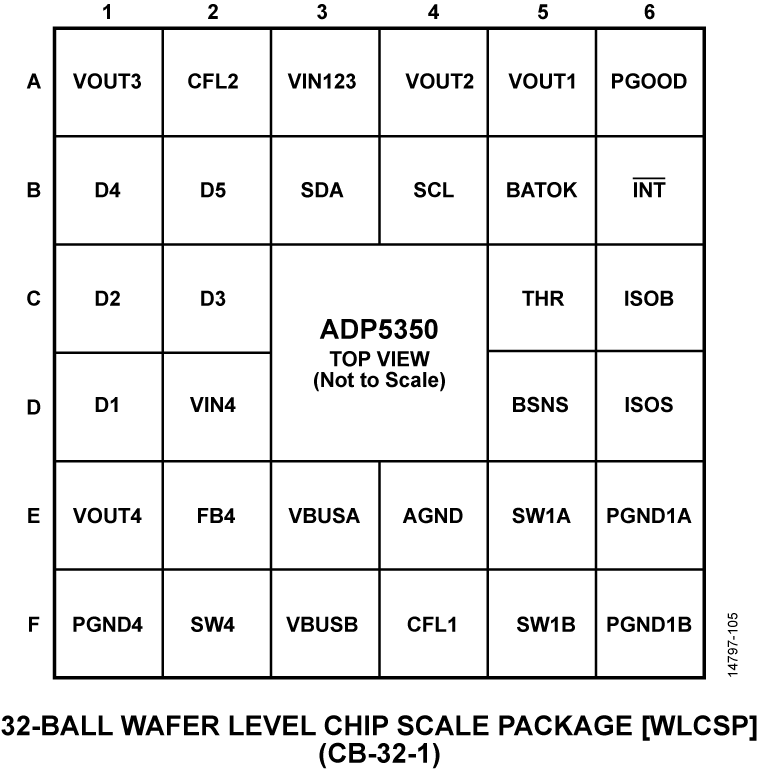

ADP5350在-40°C至+125°C的结温范围内工作，采用32引脚5 mm × 5 mm LFCSP封装。

应用

• 可充电锂离子和锂离子聚合物电池供电设备
• 便携式消费电子设备
• 便携式医疗设备
• 便携式仪器仪表设备
• 可穿戴设备
