特性

• 采用2.6V至5.5V（锂离子）输入电源驱动四个LED
• 1×/1.5×/2×小数电荷泵，以实现高功效
• LED电流匹配：0.3%（典型值）
• 相比锂离子范围，电源效率高达88%
• 为具有单独关断特性的主次显示LED供电
• 封装面积仅为9 mm2 (3 mm × 3 mm)
• 封装高度仅为0.75 mm
• 低功耗关断模式
• 关断功能
• 软启动限制浪涌电流

产品详情和应用

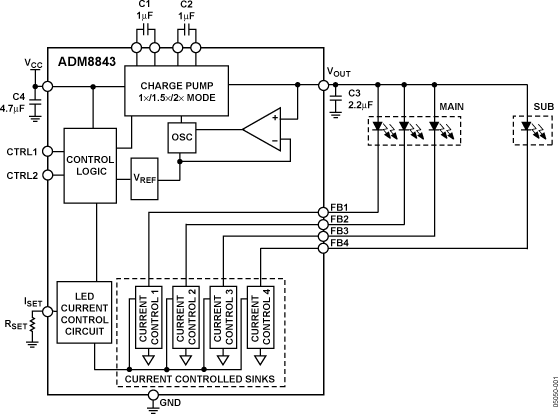

ADM8843利用电荷泵技术提供电源，最多可驱动四路LED。这些LED用于彩色液晶显示器的背光照明，液晶显示器拥有经过调节的恒定电流，可获得均匀的发光强度。主显示器最多可用三路LED，从显示器则只用一路LED。CTRL1和CTRL2数字输入控制引脚用来控制主、从显示器的关断操作及亮度。

为实现高的电源效率，电荷泵能够以1×、1.5×或2×模式工作。电荷泵可根据输入电压，自动在1×/1.5×/2×这些工作模式间切换，以较高的电源效率保持LED阳极驱动所需的足够功率。

反馈引脚可以检测各LED电流，从而改善这些LED的亮度匹配，典型匹配精度为0.3%。

应用

数据手册，Rev. A，12/06
