特性

• 紧凑的总方案尺寸，支持智能手机和平板电脑上更多外设
  • 3A、高效、BUCK调节器
    • 通过HS I²C进行DVS (动态电压调节)
    • ±1% (典型值)输出电压直流精度
    • 低功耗模式
  • 2A升/降压调节器
  • 15个电源稳压器，带远端电容
    • 3个NMOS LDO (V_OUT范围：0.6V至2.1875V，步长为12.5mV)
    • 1 x 150mA
    • 1 x 450mA
    • 1 x 600mA
  • 6个PMOSLV LDO (V_OUT范围：0.8V至3.975V，步长为25mV)
    • 3 x 150mA
    • 3 x 300mA
  • 6个PMOSLS LDO (V_OUT范围：0.8V至3.975V，步长为25mV)
    • 3 x 150mA
    • 3 x 300mA
  • ±1.5%典型输出电压直流精度
  • 70dB PSRR @ 1kHz
  • 低功耗模式下所有LDO的耗流为2µA (典型值)
• 简单的上电/断电排序管理、输出电压设定以及故障检测
  • 高速(高达3.4MHz) I²C串行接口

产品详情和应用

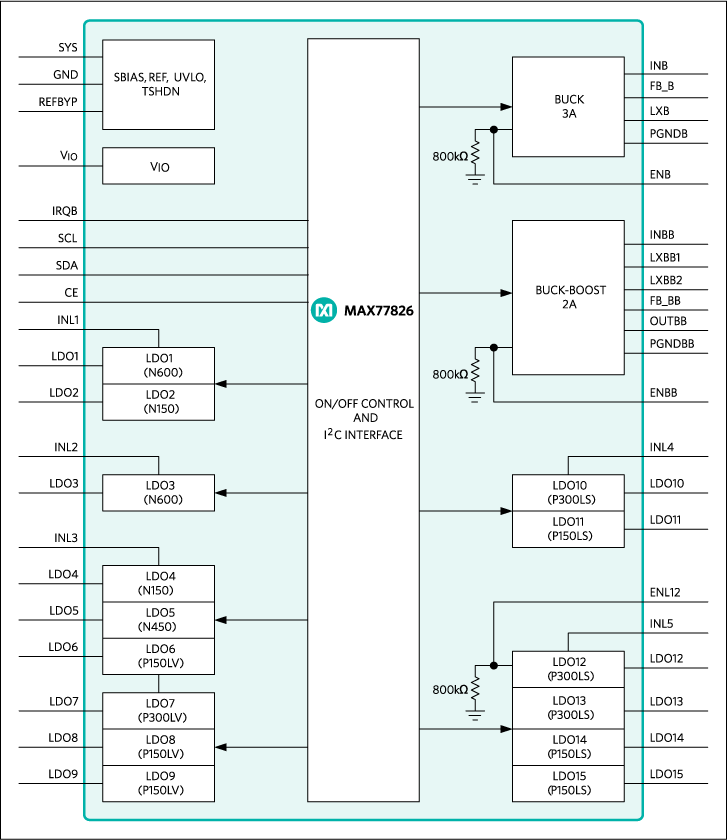

MAX77826为亚功率管理IC，适用于最新的3G/4G智能手机和平板电脑。MAX77826包含高效BUCK调节器、BUCK BOOST调节器和15个LDO，为外设供电。MAX77826也提供电源开/关控制逻辑和I²C串口，用于编程个体调节器输出电压以及开/关控制，提高灵活性。

线性调节器支持远端电容特性，提供高于70dB的PSRR和小于45µV_RMS的噪声。

MAX77826具有I²C兼容、2线串口，包括一根双向串行数据线(SDA)和一根串行时钟线(SCL)。MAX77826支持高达3.4MHz的时钟速率。

应用

• GSM、GPRS、EDGE、CDMA WCDMA，以及LTE智能手机和平板电脑
