特性

• 可靠通信
  • 为V_BUS/GND集成±50V直流保护
  • 为D+/D-集成±40.7V直流保护
  • 热关断保护
  • -40°C至+105°C工作温度范围
• 高性能
  • 支持高速(480Mb)、全速(12Mb)和低速(1.5Mb)
  • 3.0V至5.5V电源电压
  • 4Ω (典型值) V_BUS/D+/D-通道电阻
  • 1Ω (最大值) GND通道电阻
  • 高速USB禁止模式允许支持高共模电压
• 设计灵活性
  • 对USB工作速率透明
  • 无需配置的USB主机或设备保护
  • V_BUS和GND通路可选外部MOSFET驱动器
• 支持USB OTG
• 比USB隔离更简单

产品详情和应用

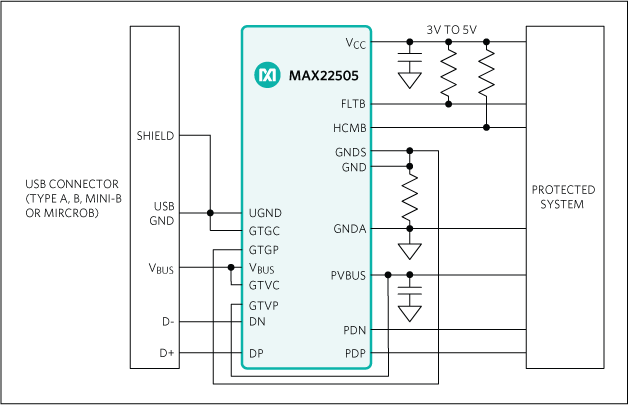

MAX22505设计用于保护商业和工业设备上的USB端口，防止故障或电源连接不正确造成损害。USB端口能够在典型24V_DC或24V_AC系统连接下提供保护，最大数据线保护为±40.7V，电源/接地线保护高达±50V。

通过选择外部元件，可将V_BUS、地和连接器屏蔽配置为任意级别的ESD、突发和浪涌保护。USB数据D+和D-通过外部二极管箝位到V_BUS和GND进行保护，允许最低的可能插入损耗，同时提供高ESD和突发保护。

MAX22505采用24引脚、4mm x 4mm TQFN封装，带裸焊盘，工作在-40°C至+105°C温度范围。

应用

• USB诊断端口
• 工业PC
• 可编程逻辑控制器(PLC)
