特性

• 较宽电压范围
  • 3.5V至36V工作电压范围
  • -36V至+60V保护电压范围
• 省去分立式二极管功耗
• 低功耗关断模式降低电池漏流
  • 5μA (典型值)关断电流
  • 内部开关在关断模式下隔离UVLO和OVLO电路
• 将故障电源与负载隔离
  • 打开时双向电流阻塞
  • 打开时双向电压阻塞
• 电流保护
  • 工厂可调节过流触发门限
  • 工厂可调节反向电流触发门限
• 电阻可调节过压和过流触发门限
• 符合汽车级应用
  • 工作电压低至+3.5V，支持冷启动
  • -40°C至+125°C工作温度范围
• N沟道MOSFET栅极驱动器，V_IN + 8V
• 故障输出
  • UVLO、OVLO、过流、反向电流和热关断

产品详情和应用

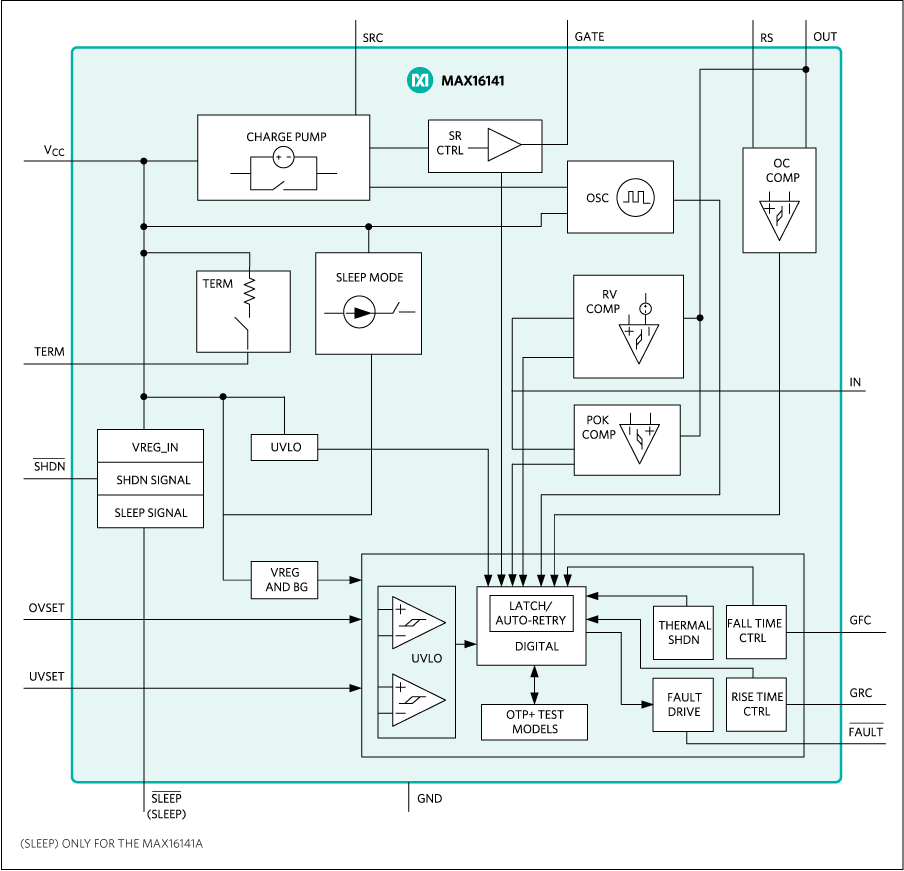

MAX16141为理想二极管控制器，提供系统保护，防止各种系统故障，例如反向电流、过电流、输入过压/欠压以及过热条件。3.5V至36V较宽工作电压范围与5μA (典型值)关断电流相结合，使得MAX16141成为汽车应用的理想选择。集成电荷泵将外部反向配置nFET的栅极驱动到比源连接高9V，最大程度降低源和负载之间的功率损耗。

快速动作比较器允许MAX16141在输入下降到低于输出之后1μs (最大值)时间内阻塞反向电流。RS和OUT之间的外部检流电阻提供过载监测能力。OVSET和UVSET两个输入引脚使用简单的电阻分压器提供保护设置点，防止输入过压和欠压事件。

启动期间，MAX16141监测外部nFET上的电压降(V_IN - V_OUT)，确保 V_OUT高于0.9 x V_IN。完成启动事件后，MAX16141即可防止系统故障。常规工作期间，有些系统会发生掉电或电源短时间中断。为确保系统在此类中断之后恢复，MAX16141包括辅助电源输入(V_CC)，保证关键电路处于有效状态。当主输入电源恢复时，MAX16141在快速模式(70μs，典型值)使能栅极，为输出电容充电。

附加特性包括低功耗模式(允许MAX16141为负载源出受限功率)、内部开关(帮助在关断模式下节省功耗)、故障输出(故障条件期间触发)。

MAX16141采用4mm x 4mm x 0.75mm、16引脚TQFN封装，工作在-40°C至+125°C汽车级温度范围。

应用

• 汽车电源系统
• 网络/电信电源系统
• PoE系统
• RAID系统
• 服务器
