特性

产品详情和应用

ADM1073是一款全功能负电压热插拔控制器，能够让电路板安全地插入-48 V带电背板或拔出。它提供精密、鲁棒的电流限制，可以防范瞬态、非瞬态短路以及过压、欠压状况。该器件通常采用负电压工作，最高可达-80V，并容许最高-200V的瞬态电压。

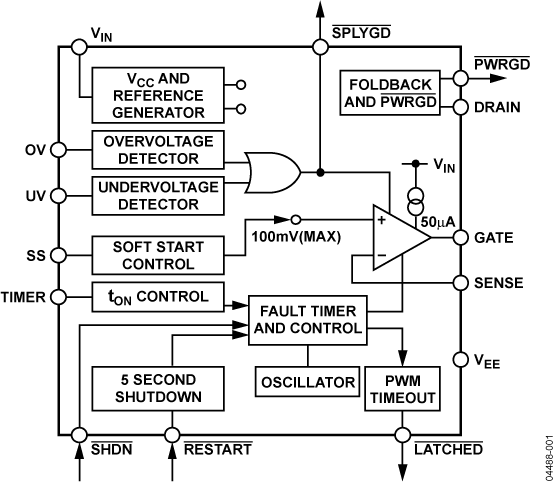

全功能−48 V热插拔控制器（0版）注册商标属各自所有人所有。通过控制外部N-沟道FET的栅极驱动，可将涌入电流限制在一个可编程设定值。最大电流限值通过选择不同的检测电阻 R_SENSE来设置。利用内置软启动功能，可通过一个软启动(SS)引脚上的外部电容控制涌入电流特性。

当最大涌入电流流入时，TIMER引脚上的外部电容决定FET栅极受控处于高电平的时间。ADM1073采用有限连续重试方案，如果负载电容未能在一次尝试期间完全充电，FET栅极将被拉至低电平，经过一个冷却周期后再重试。
