特性

• 允许在带电背板上安全地进行电路板的插拔操作
• 小占板面积
• 10mΩ MOSFET (包括 R_SENSE)
• 保证的安全工作区：41W，30ms
• 宽工作电压范围：2.9V 至 15V
• 准确度达 11% 的可调电流限值
• 电流和温度监视器输出
• 过热保护
• 故障之前的可调电流限制定时器
• 电源良好和故障输出
• 可调浪涌电流控制
• 准确度为 2.5% 的欠压和过压保护

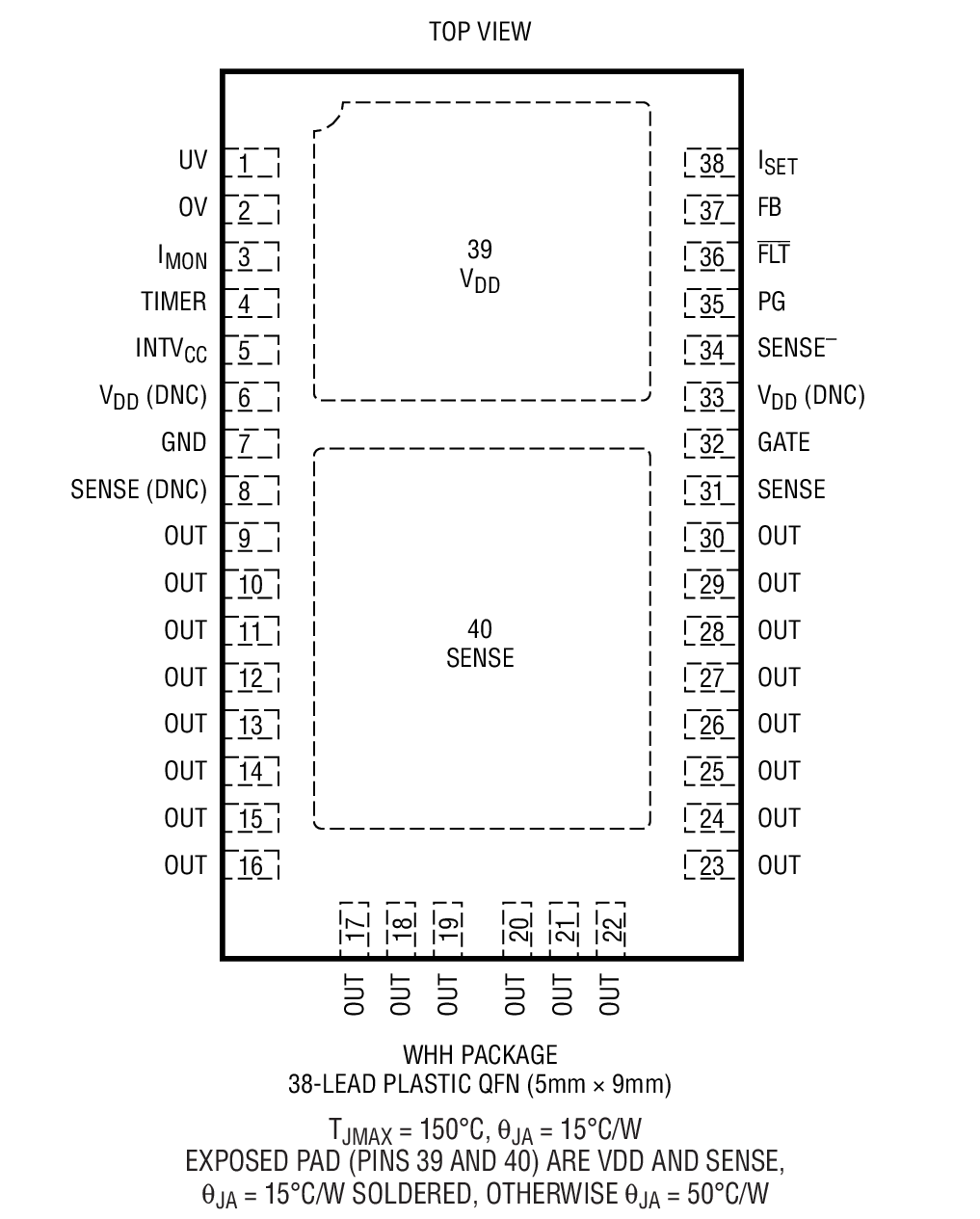

• 采用 38 引脚 (5mm x 9mm) QFN 封装
• 引脚与 LTC4234 兼容

产品详情和应用

LTC^®4233 是一款针对热插拔 (Hot Swap^™) 应用的集成型解决方案，其允许电路板在带电背板上安全地插入和拔出。该器件把一个热插拔控制器、功率 MOSFET 和电流检测电阻器集成在单个封装中，以满足小型化应用的要求。对 MOSFET 的安全工作区进行了生产测试，并保证其能承受热插拔应用中的应力。

LTC4233 提供了单独的浪涌电流控制以及一个准确 (11%) 的 11.2A 电流限值和依存于输出的电流折返功能。电流限制门限可以采用 I_SET 引脚进行动态调整。其他特点包括一个负责放大检测电阻器电压 (旨在执行以地为参考电位的电流检测) 的电流监视器输出和一个 MOSFET 温度监视器输出。另外，该器件还提供了热限制、过压、欠压和电源良好监视功能。如需一款引脚兼容的 20A 器件版本，请见 LTC4234 的相关信息。

• 高可用性服务器
• 固态驱动器
• 工业
• 网络路由器和交换器
