• 宽工作电压范围：2.7V 至 27V
• 实现了系统电源的按钮控制
• 低电源电流：14μA
• 电源故障比较器可产生报警
• UVLO 比较器能平滑地锁断电源
• 具 200ms 复位时间的可调电源监视器
• 可调断电定时器
• 低泄漏 EN 输出 (LTC2953-1) 提供了 DC/DC 转换器控制
• 高电压 EN  输出 (LTC2953-2) 提供了电路断路器控制
• 简单的接口实现了系统的按序上电和断电
• ±1.5% 门限容差
• 在 PB  输入上提供了 ±10kV ESD HBM

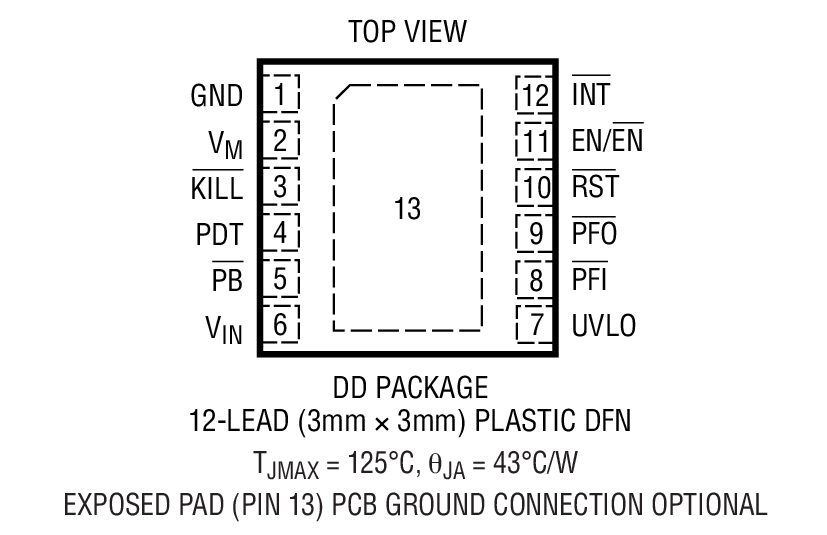

• 12 引脚 3mm x 3mm DFN 封装

产品详情和应用

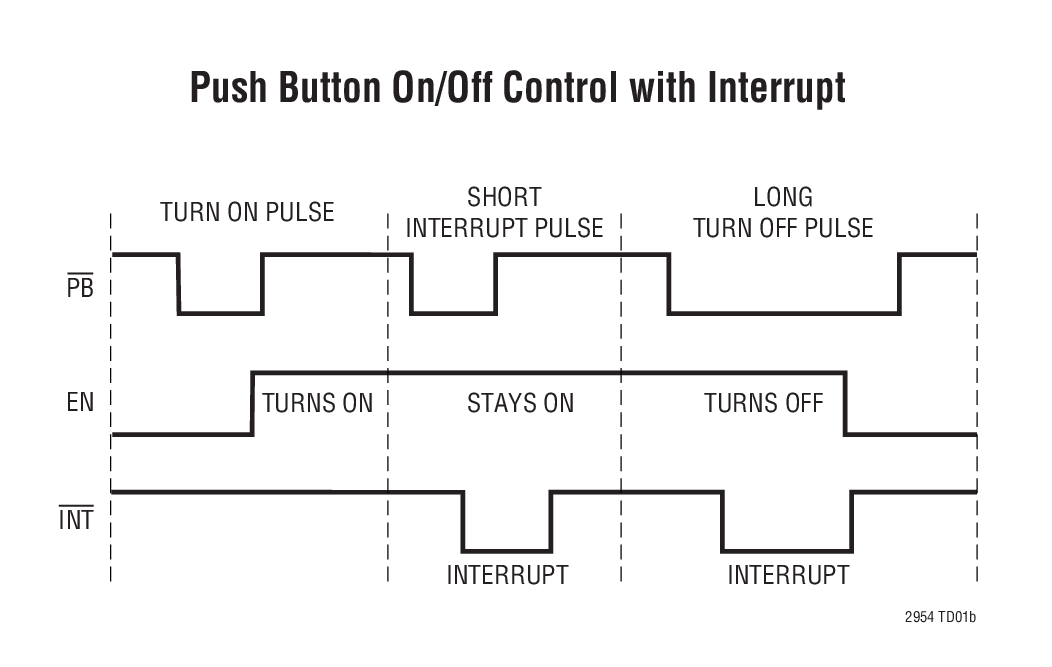

LTC^®2953 是一款按钮接通/关断控制器，用于通过一个按钮界面来管理系统电源。一个使能输入负责系统电源的变换，而一个中断输出则用于提供防反跳按钮状态。该中断输出可在菜单驱动型应用中使用，以请求执行系统断电操作。

LTC2953 还具有输入和输出电源监视器。一个独立的电源故障比较器负责提供实时输入监视信息，而一个去干扰欠压闭锁比较器则能够平滑地启动系统断电操作。该欠压闭锁比较器可防止从一个低电压电源来给系统供电。

将可调电源监视器输入与一个准确的 0.5V 内部基准进行比较。复位输出将保持低电平，直到电源监视器输入符合规格要求的时间持续 200ms 为止。

LTC2953 可在 2.7V 至 27V 的宽输入电压范围内运作，且仅消耗 14μA 的电流。该器件的两种版本可适应正或负启用极性。
