特性

• 允许在带电背板上安全地进行电路板的插拔操作
• 可控制 2.5V 至 16.5V 的电源电压
• 具浪涌电流限制功能的可调软启动
• 快速关断时间
• 无需外部栅极电容器
• 具有电源良好输入以及可调定时器和毛刺干扰滤波器
• 上电超时电路可与外部电源监视器相连接
• 双级过流故障保护
• 自动重试或闭锁模式操作
• 用于外部 N 沟道 FET 的高压侧驱动
• 采用 MS10 封装



产品详情和应用

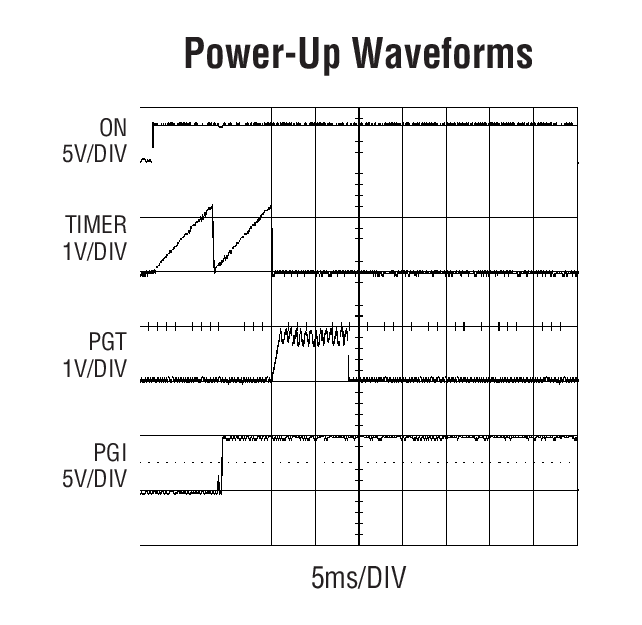

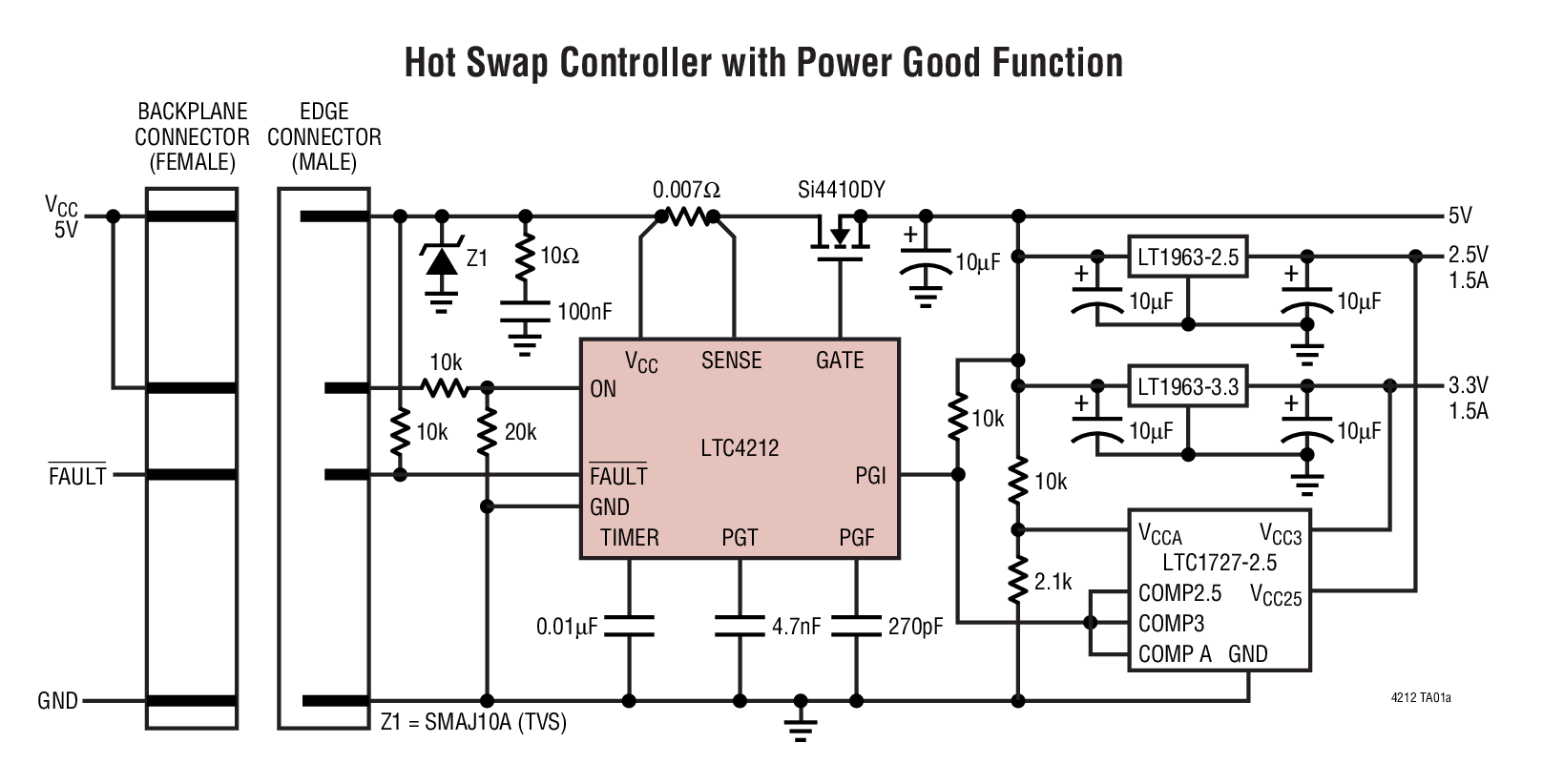

LTC^®4212 是一款热插拔控制器，其允许在带电背板上安全地进行电路板的插拔操作。内部高压侧开关驱动器用于控制一个外部 N 沟道 MOSFET 的栅极，以获得 2.5V 至 16.5V 的电压电源范围。LTC4212 在启动周期里提供了软启动和浪涌电流限制功能。该器件具有一个上电超时电路，当内置电源未在一个可调超时周期之内进入调节状态时，该电路将断接系统电源。这款控制器可与外部电源监视器 IC 相连，或直接与一个 DC/DC 转换器的 PGOOD 引脚相连接。在正常上电之后，可以启用一个可编程电源良好毛刺干扰滤波器，以滤除电源电压的短期下降。

两个片内电流限制比较器负责提供双级过流电路断路器保护。慢速比较器在 V_CC – 50mV 跳变，并在 18μs 内激活。快速比较器则在 V_CC – 150mV 跳变，且通常可在 500ns 的时间内做出响应。

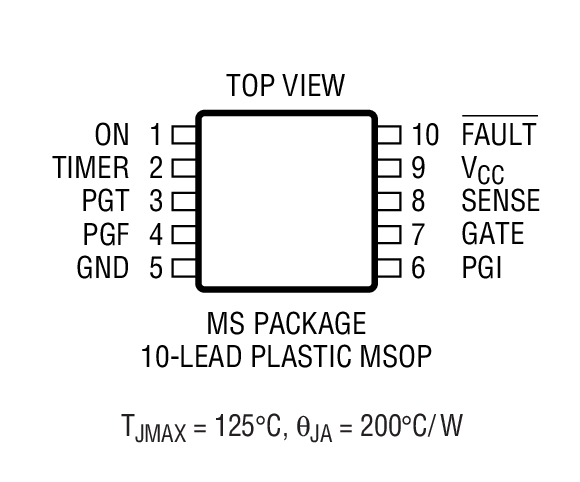

LTC4212 可针对锁断和自动重试应用进行配置，并采用 10 引脚 MSOP 封装。

• 电子电路断路器
• 带电电路板的插拔操作
• 自隔离热插拔电路板
