ADI亚德诺_LTC1643A_产品介绍

ADI亚德诺 LTC1643A 产品介绍

2026-03-09 0次

特性

允许从一个带电的 PCI 插槽安全地进行电路板的插拔操作
可在一块母板 (LTC1643AH) 或 CompactPCI^™ 板卡 (LTC1643AL / LTC1643AL-1) 上工作
可控制 –12V、3.3V、5V、12V 电源
具电路断路器的可编程折返电流限制功能电路
用户可编程的电源电压上电速率
用于外部 N 沟道 MOSFET 的高端驱动
–12V 和 12V 片内开关
故障和电源良好输出

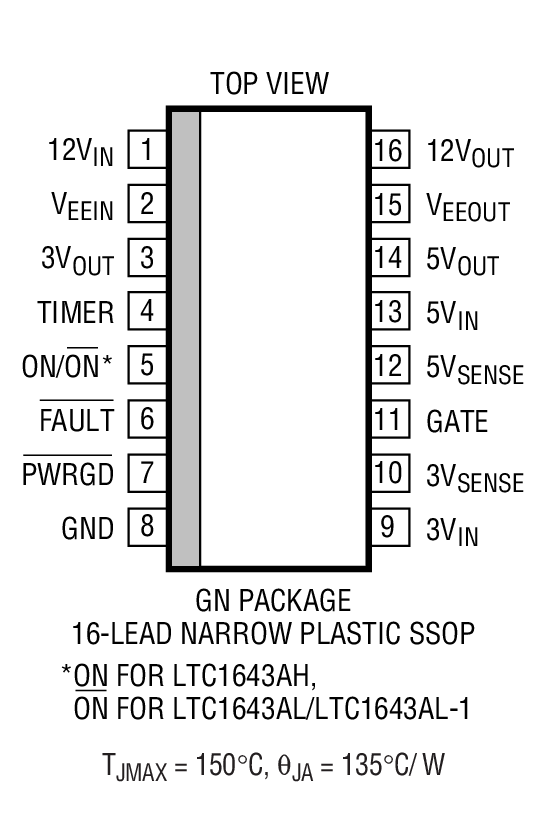

采用 16 引脚窄体 SSOP 封装

产品详情和应用

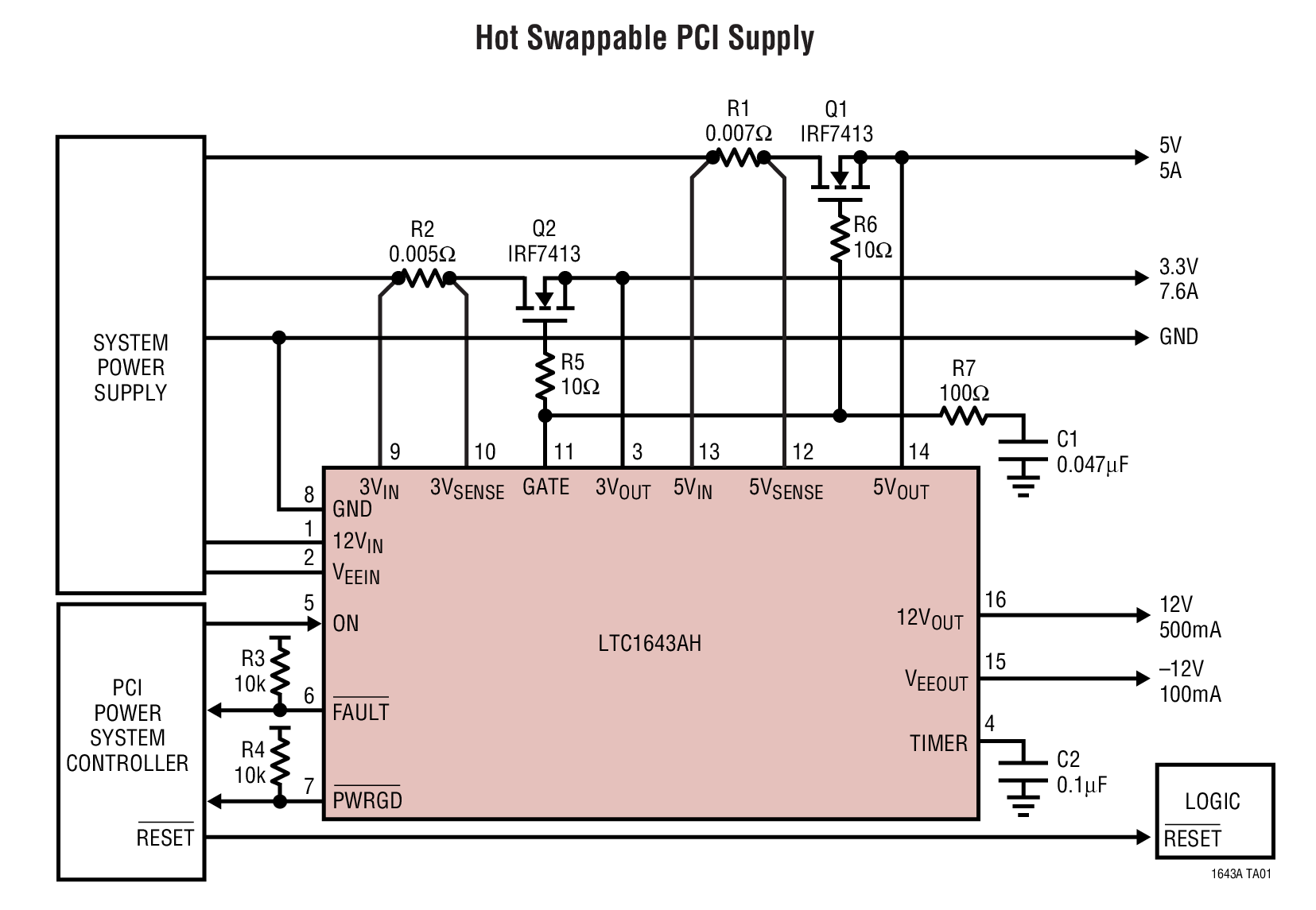

LTC^®1643A 是一款热插拔 (Hot Swap^™) 控制器，其允许从一个带电 PCI-Bus 插槽安全地进行电路板的插拔操作。两个外部 N 沟道晶体管负责控制 3.3V 和 5V 电源，而片内开关则控制 –12V 和 12V 电源。能够以一种可编程速率使所有的电源电压斜坡上升。一个电子电路断路器可保护所有 4 个电源免遭过流故障的损坏。折返电流限制功能可在出现短路时限制电流尖峰和功率耗散，并允许具有大电容的电路板上电 (并不会使电路断路器发生跳变)。当所有电源电压均处在容限范围之内时， PWRGD 输出发出指示信号，而 FAULT 输出则指示某种过流情况。ON (LTC1643AH) / ON (LTC1643AL / LTC1643AL-1) 引脚用于实现电路板电源的循环或使电路断路器复位。LTC1643AL-1 把 ±12V 电源良好比较器停用。

LTC1643A 采用 16 引脚窄体 SSOP 封装。

Applications

基于 PCI 的服务器
符合 CompactPCI 标准的电路板
