特性

• 允许从工作的-48V背板安全地插入和拔出板卡
• 引脚与LT1640和LT4250兼容
• 电路断路器不受输入瞬间过压和电流尖峰影响
• 短路期间450mA的栅极下拉电流
• 指数变化的栅极下拉电流
• 可承受-100V输入瞬态电压，无须外部元件
• 可编程浪涌和短路电流限制
• 工作于-20V至-80V
• 可编程过压保护
• 可编程欠压锁定，带有内置瞬态故障滤波器
• 过流故障积分器
• 上电时短路负载
• 电源就绪控制输出
• 热关断功能保护外部MOSFET

产品详情和应用

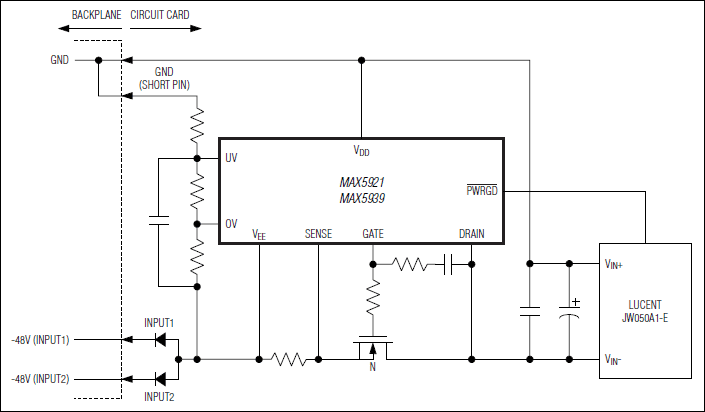

MAX5921/MAX5939为热插拔控制器，允许将板卡安全地插入工作的背板里。MAX5921/MAX5939工作在-20V至-80V，非常适合于-48V电源系统。这些器件引脚与LT1640和LT4250兼容，并提供改进、优于那些器件的性能。

MAX5921/MAX5939提供板卡的受控接通，防止对板卡连接器及板上器件的损坏，避免电源端上产生电压瞬变。MAX5921/MAX5939提供欠压、过压和过流保护。这些器件保证输入电压稳定并保证给负载上电之前处于容许的范围。

MAX5921和MAX5939在故障条件下通过关断外部MOSFET，使系统避免过流和短路。MAX5921/MAX5939通过限制负载电流至安全级别，而不是切断负载电源方式，来实现输入瞬间过压保护。

这种器件具有漏极开路电源就绪输出功能，/PWRGD或PWRGD用于使能下游的转换器(参阅完整数据资料中的选型指南)。还包括内置热关断功能，在过热情况下保护外部MOSFET。MAX5939具有锁定故障输出，而MAX5921包括故障后的自动重试电路。

MAX5921/MAX5939采用8引脚SO封装，两种器件均满足-40°C至+85°C的扩展级温度范围。

应用

• 基站线卡
• 局端线卡
• 网络路由器和交换机
• 服务器线卡
• 电信线卡
