特性

• 可靠保护减少系统停工
  • 宽输入电压范围：+4.5V至+60V
  • 热插拔容限，无需TVS，可承受高达35V输入电压
  • 可承受低至-65V的负向输入电压
  • 1.42Ω (典型值)低R_ON
  • 反向电流保护
  • 热过载保护
  • -40°C至+125°C宽温度范围
  • MAX17612A支持OV、UV和反向电压保护
  • MAX17612B支持OV和UV保护
  • MAX17612C支持反向电压保护
• 灵活的设计支持重用和较少的重复验证
  • 可调节OVLO和UVLO门限
  • 可编程正向限流：在整个温度范围内，10mA至20mA时的精度为±6%，20mA至250mA时的精度为±5%
  • 可编程过流故障响应：自动重试、连续限流和闭锁模式
  • 平稳电流转换
• 节省电路板面积，减少外部BOM数量
  • 10引脚、3mm x 3mm、TDFN-EP封装
  • 集成FET

产品详情和应用

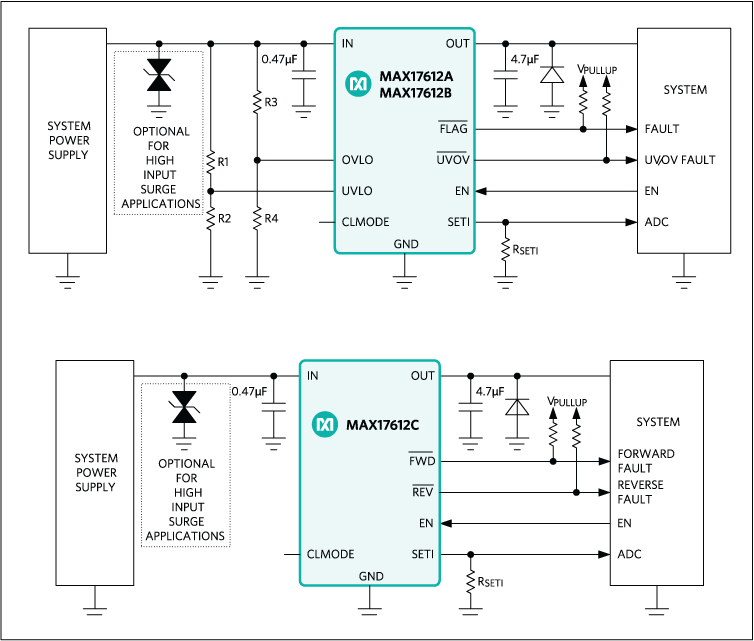

Olympus系列IC是业界最小、最可靠的集成系统保护方案。MAX17612A/MAX17612B/MAX17612C可调节过压和过流保护器件是系统保护的理想选择，可承受高达+60V和-65V的正、负输入电压故障，内置低R_ON为1.42Ω(典型值)的FET。

器件的过压调节保护范围为5.5V至60V，欠压调节保护范围为4.5V至59V。输入过压锁定(OVLO)和欠压锁定(UVLO)门限可以由外部电阻设置。此外，器件提供4.2V(典型值)内部输入欠压门限。

器件具有高达250mA的可编程限流保护，因此，在对输出大电容进行充电的时候，能够控制启动时的大电流。通过在SETI引脚和GND之间连接电阻，可设置限流门限。当器件电流达到设置的门限时，器件通过调节FET电阻，防止电流进一步升高。器件可编程为在限流条件下执行三种不同的行为：自动重试、连续限流和闭锁模式。SETI引脚上的电压与通过器件的瞬态电流成比例，由ADC读取。

MAX17612A和MAX17612C阻塞反向电流(即从OUT流向IN的电流)，而MAX17612B允许电流反向流动。器件具有热关断保护，防止功率耗散太大。

器件采用小尺寸、10引脚(3mm x 3mm) TDFN-EP封装，工作在-40°C至+125°C扩展级温度范围。

应用

• 状态监测
• 工厂传感器
• 工业应用：PLC、网络控制模块、电池供电模块等
• 过程检测仪表
• 传感器系统
• 称重与计量系统
