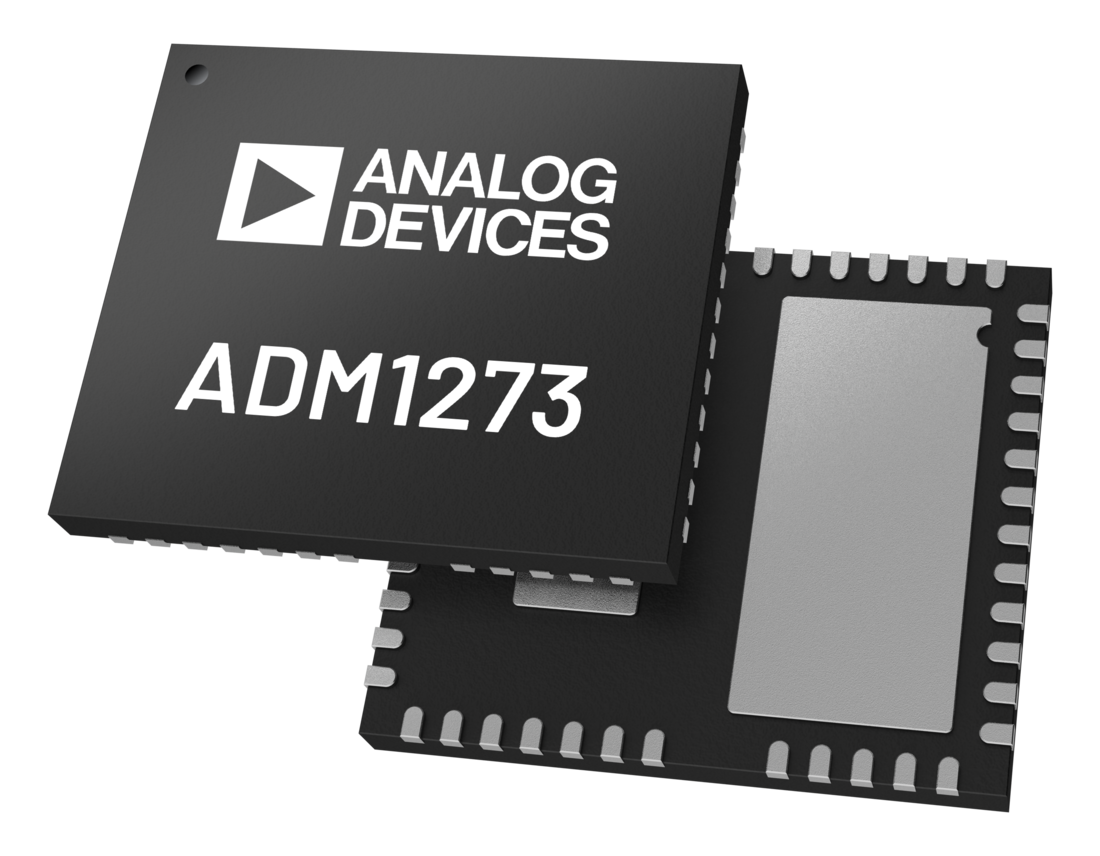

ADI亚德诺 ADM1273 产品介绍

2026-03-09 0次

特性

直接替换 ADM1272
控制电源电压从 16V 到 80V（绝对最大值 120V）
高压（80V）IPC-9592 兼容封装
<短路响应时间为 500ns
FET 能量监控，实现自适应 FET SOA 保护
栅极升压模式可从过流瞬变中快速恢复
可编程随机启动模式，错开通电
FET 故障检测
具有可编程警告和关断阈值的远程温度检测功能
可编程 2.5mV 至 30mV 系统电流限制设置范围

±采用 12 位 ADC，电流测量精度达 0.85%
I_LOAD、V_IN、V_OUT、温度、功率和能量遥测
可编程启动限流值
可编程线性输出电压软启动
1% 精度的 UV 和 OV 阈值
可编程热插拔重启功能
2 个可编程 GPIO 引脚
报告电力和能源消耗
用于电流、电压和功率的峰值检测寄存器
PMBus 快速模式兼容接口

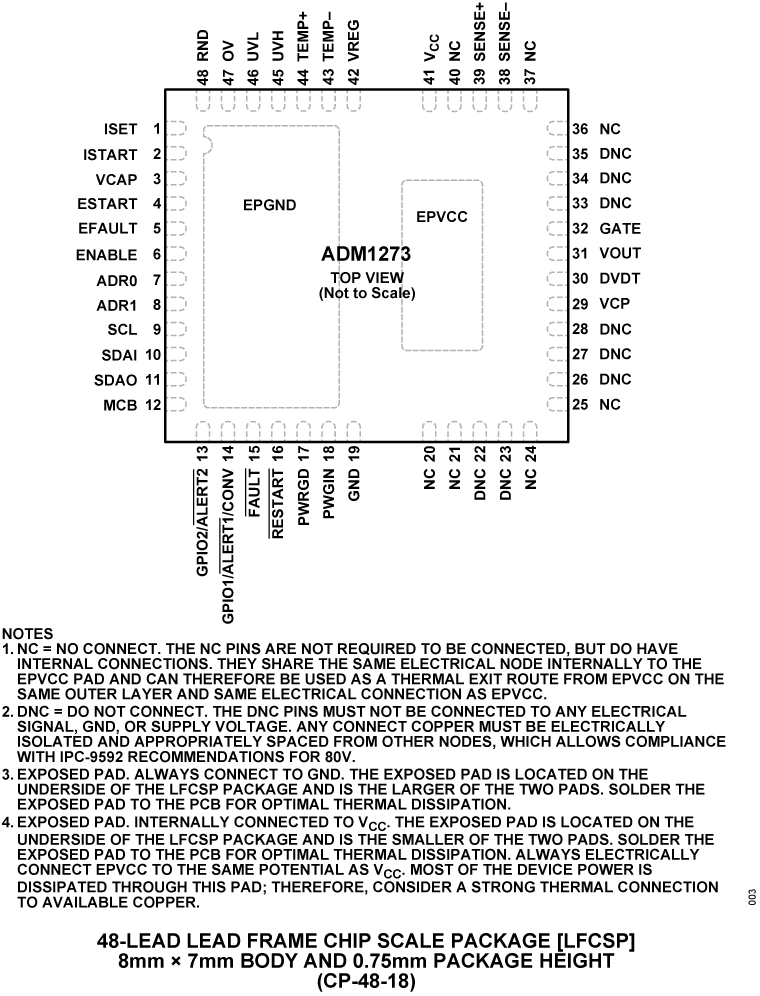

48 引脚 7 mm × 8 mm LFCSP

产品详情和应用

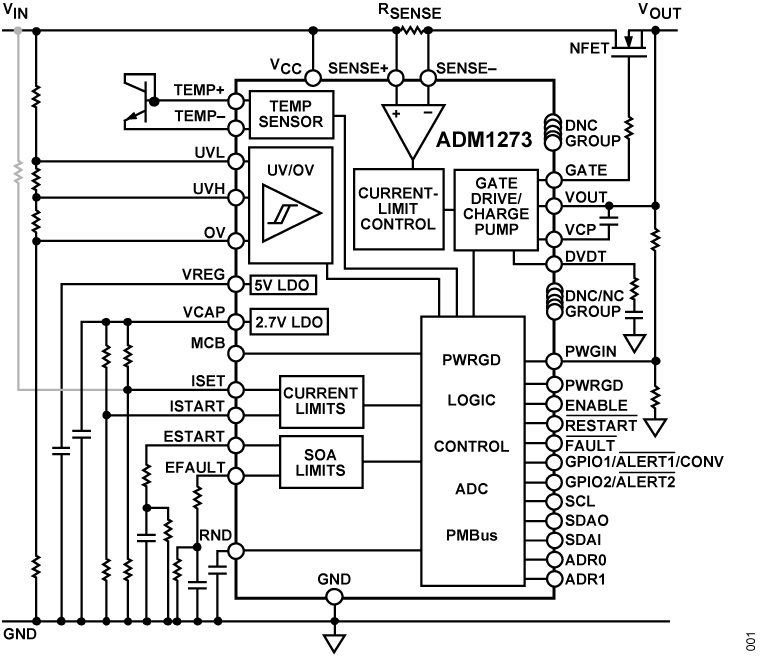

ADM1273 是一种高压大电流热插拔控制器，可将该控制器板从带电的背板上安全地卸下或插入。它还具有通过集成的 12 位模数转换器 (ADC) 读回电流、电压和功率的功能，可使用 PMBus™ 接口进行访问。该设备可承受高达 120V 的电压，这使得它能够非常耐受高压系统中常见的浪涌和瞬变，通常使用瞬态电压抑制器 (TVS) 等保护装置进行钳位，这些装置的电压通常会超过 100V。

负载电流 I_LOAD 是使用内部电流检测放大器测量的，该放大器通过 SENSE+ 和 SENSE− 引脚测量电源路径中检测电阻两端的电压。默认电流限制检测电压设置为 30mV，但如果需要，可以使用从 VCAP 稳压器输出电压到 ISET 引脚的电阻分压器网络来下调此限制。还可以将一个额外的电阻器放置在 ISET 和 V_IN （或 V_OUT）之间，以允许电流限制与轨电压反向跟踪。该电阻允许使用近似的系统功率限制。

请参阅数据表了解完整说明。

应用

48V/54V 数据中心服务器
电力监控和控制/电力预算
局端设备
电信和数据通信设备
工业应用
