特性

• 8个独立输出通道
• 内置电感反冲保护
• 驱动+3V和+5V继电器
• 确保70mA (最小)线圈驱动电流
• /SET可以同时打开全部输出
• /RESET可以同时关闭全部输出
• 兼容SPI/QSPI/MICROWIRE串行接口(MAX4820)
• 菊花链串行数字输出(MAX4820)
• 并行接口(MAX4821)
• 静态电流低至50µA (最大)
• 节省空间的20引脚、薄型QFN封装

产品详情和应用

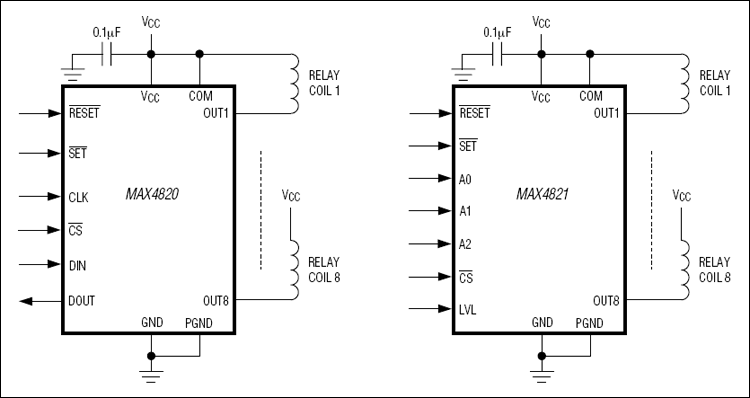

MAX4820/MAX4821八通道继电器驱动器具备内部反冲保护、可驱动+3.3V/+5V非锁存或双线圈锁存继电器。这些器件在驱动+3V继电器时特别有用。每个独立的开漏输出具有2Ω导通电阻，确保提供70mA (最小)的负载电流。两款器件最多消耗50µA (最大)静态电流，并且有1µA的输出漏电流。

MAX4820具有一个与SPI™/QSPI™/MICROWIRE™兼容的串行接口。输入数据移入8位移位寄存器、并当/CS由低电平变为高电平时将这些数据锁存到输出端。移位寄存器中的每个数据位都对应着一个特定的输出，并允许独立控制全部输出。

MAX4821具有一个4位(A0、A1、A2、LVL)并行输入接口。前三位(A0, A1, A2)决定输出地址，第四位(LVL)决定打开或关闭所选输出。当/CS由低电平变为高电平时，数据会被锁存到输出端。

两款器件具有单独的置位和复位功能，允许用户用一条控制线同时打开或关闭全部输出。所有数字输入内置滞回(施密特触发)适合缓慢的上升或下降信号，比如来自光耦或RC上电初始电路的信号。MAX4820/MAX4821采用20引脚TSSOP或节省空间的20引脚、薄型QFN封装。

应用

• 自动测试设备(ATE)
• 局端
• DSL、ADSL线卡
• E1/T1冗余系统
• 工业设备
