特性

• 低电源电流：<5µ (典型值) (3V供电，全温度范围)
• 由工厂设置的高精度V_CC监测门限适用于1.8V、2.5V、3.3V和5V电源
• 固定/引脚可编程或电阻可调节按键建立延时
• 多达2路复位输出和2路去抖按键输入
• V_CC低至0.95V时，确保/ RESET可靠输出
• /RESET输出(推挽式或开漏)
• 不受电源瞬变的影响
• 0.86mm x 1.27mm、6焊球、WLP封装
• -40°C至+125°C工作温度范围

产品详情和应用

MAX16122–MAX16125按键控制器内部集成了单电源监测器，用于监测一个或两个按键，如果按键按下并且保持时间达到了建立延迟时间，则产生硬件复位信号。利用这些器件很容易将硬件复位功能“隐藏”在按键下方，例如软电源开关。器件工作在1.6V至5.5V，3V时消耗静态电流仅为5µA。

MAX16122–MAX16125提供引脚可编程或电阻可调节建立延时。将SEL引脚连接至GND、V_CC或保持浮空，以选择不同的建立延时(取决于器件型号后缀，见表1a)；或者在SEL和GND之间连接一个外部电阻，设置建立延时(仅限后缀为E的型号，见表1b)。

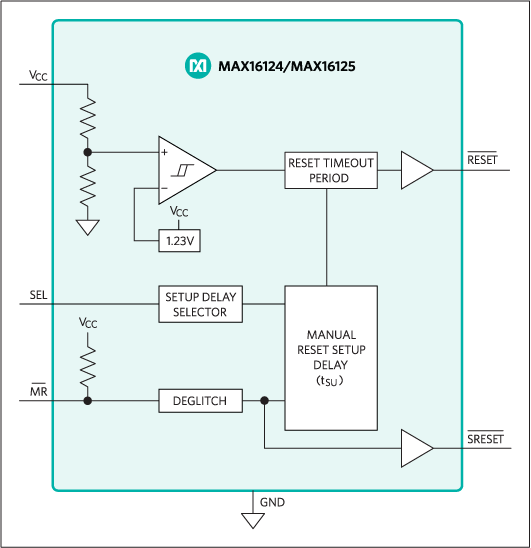

MAX16124/MAX16125具有一路手动复位输入(/MR)、一路复位输出(/RESET)，以及一路软复位输出(/SRESET)，复位输出产生输入的镜像信号；MAX16122/MAX16123具有两路完全相同的手动复位输入(/MR1和/MR2)和一路复位输出(/RESET)。每路输入集成了一个抗尖峰电路，增加下降沿延时，抗尖峰周期固定为20ms (t_DB)。

MAX16122–MAX16125具有比较器，监测输入电源电压。各种工厂校准的门限选项，支持不同的电源电压和容限，无需外部元件。工厂设置的复位门限范围为：1.58V至4.63V，以监测5V、3.3V、2.5V和1.8V电源。

MAX16122–MAX16125采用微小的0.86mm x 1.27mm、6焊球、WLP封装，工作在汽车级温度范围(-40°C至+125°C)。

应用

• 电子书阅读器
• 血糖监测/病人护理监视器
• 便携式仪表
• 便携式/电池供电设备
• 智能电话
• 平板PC
