ADI亚德诺_LT4220_产品介绍

ADI亚德诺 LT4220 产品介绍

2026-03-09 0次

特性

用于正电源和负电源的热插拨 (Hot Swap^™) 控制器
电源跟踪模式
工作电压范围为 ±2.7V 至 ±16.5V
具折返式模拟电流限制
允许电路板在带电背板上安全地插拨
集电极开路式输出的电源状态良好比较器
在一个电流故障之后进行自动重试或锁定
两个欠压关断比较器输入
电流故障指示

产品详情和应用

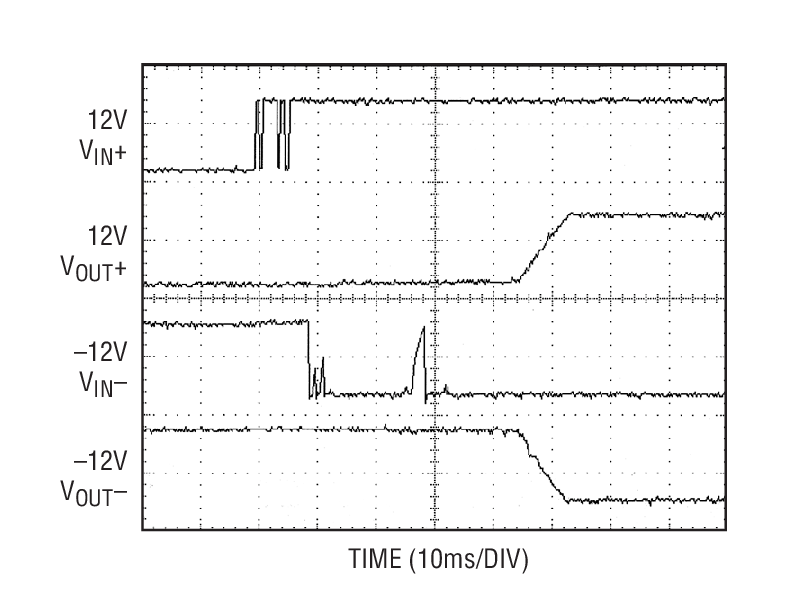

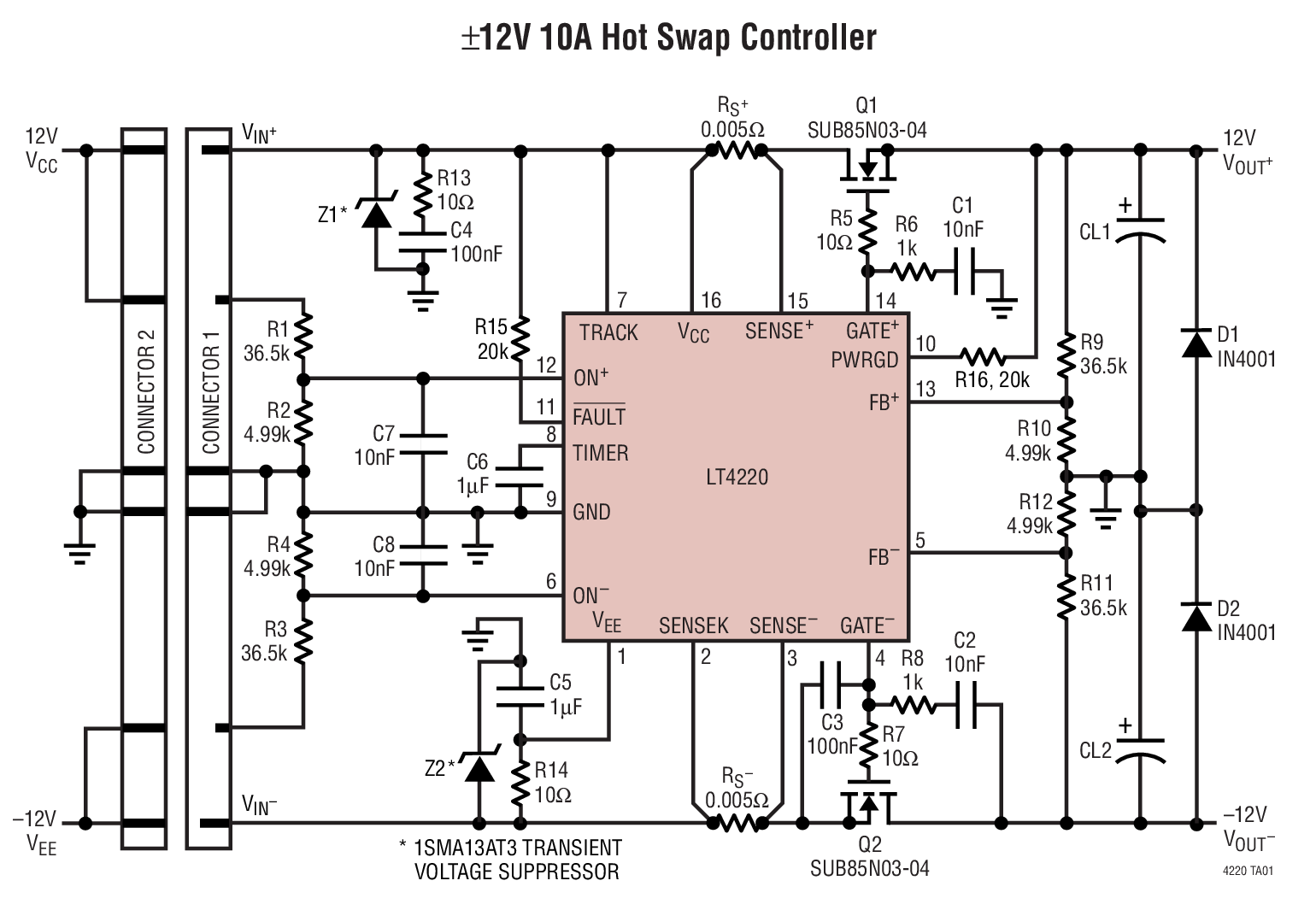

LT^®4220 是 16 引脚双电压热插拨控制器允许电路板在带电背板上安全地插拨。该器件的工作电压可以是 2.7V 至 16.5V 与 -2.7V 至 -16.5V电源的任意组合。利用两个外部 N 沟道调整晶体管，可使电路板电源电压以一个可调速率进行斜坡上升。一种可选跟踪模式允许进行双电源跟踪控制，以使正电源和负电源电压一道斜坡上升。

　　LT4220 具有折返电流限值功能，且能在任一个电源保持电流限值状态的时间超过一个可调时间量时将两个栅极全部锁断。可将该 IC 配置为在一个由同一定时器所设定的延迟之后自动再起动。

　　一个电源状态良好信号表明由两个 FB 比较器监视的输出电压处于容差范围之内，且栅极驱动信号位于其满电压状态。

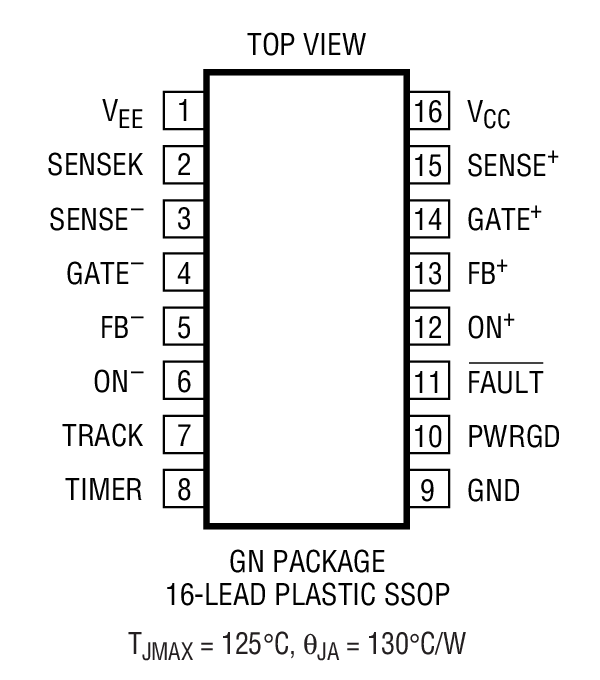

　　LT4220 采用 16 引脚窄式 SSOP 封装。

Applications

板卡带电插拨
RAID 系统
-5.2V ECL 电源
工业控制
分离电源系统
