MAX17527A

推荐用于新设计

具有过压、欠压、反向极性、接地失效保护功能的 5.5V 至 60V、6A 功率限制器

ADI亚德诺 MAX17527A 产品介绍
2026-03-09 0次

特性


  • 强大的保护功能可减少系统停机时间
    • 宽输入电源电压范围:+5.5V - +60V
    • 在整个温度范围内,3A 至 6A 的可编程限流值精度为 ±4%
    • 在整个温度范围内,0.6A 至 6A 的可编程限流值精度为 ±5%
    • 对于 2 类应用,100W、24V 时的功率限制精度值为 ±7%。
    • 输入电压反向极性保护(使用外部 nFET)
    • 双级反向电流保护(使用外部 nFET),108ns 快速响应时间
    • 低 RON 内部 nFET (30mΩ)
    • 输出电压反向极性容限
    • 接地失效保护
  • 灵活的设计可最大限度地提高重用率并减少重新认证
    • 可调 UVLO 和 OVLO 阈值
    • ±3% SETI 电流读数精度
    • 可编程过流响应:连续、自动重试和闩锁模式
    • 逻辑电平使能输入 (EN)
    • 受保护的外部 nFET 栅极驱动
    • 开漏故障指示器,FLAG
    • 启动期间连续限流值
    • 热折返限流值
  • 缩小解决方案尺寸

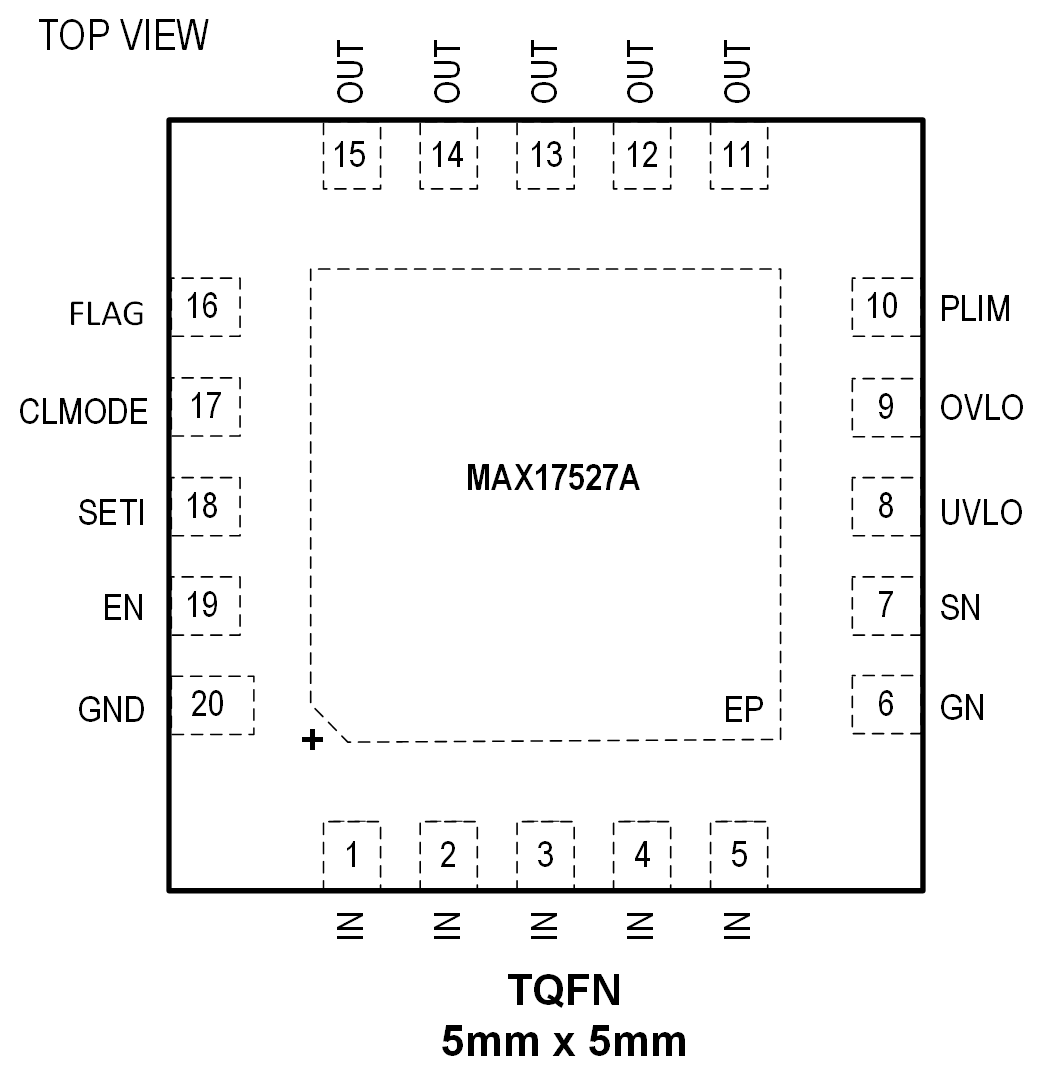

    • 20 引脚 5mm x 5mm TQFN-EP 封装
    • 集成 nFET,可满足通用保护要求

产品详情和应用

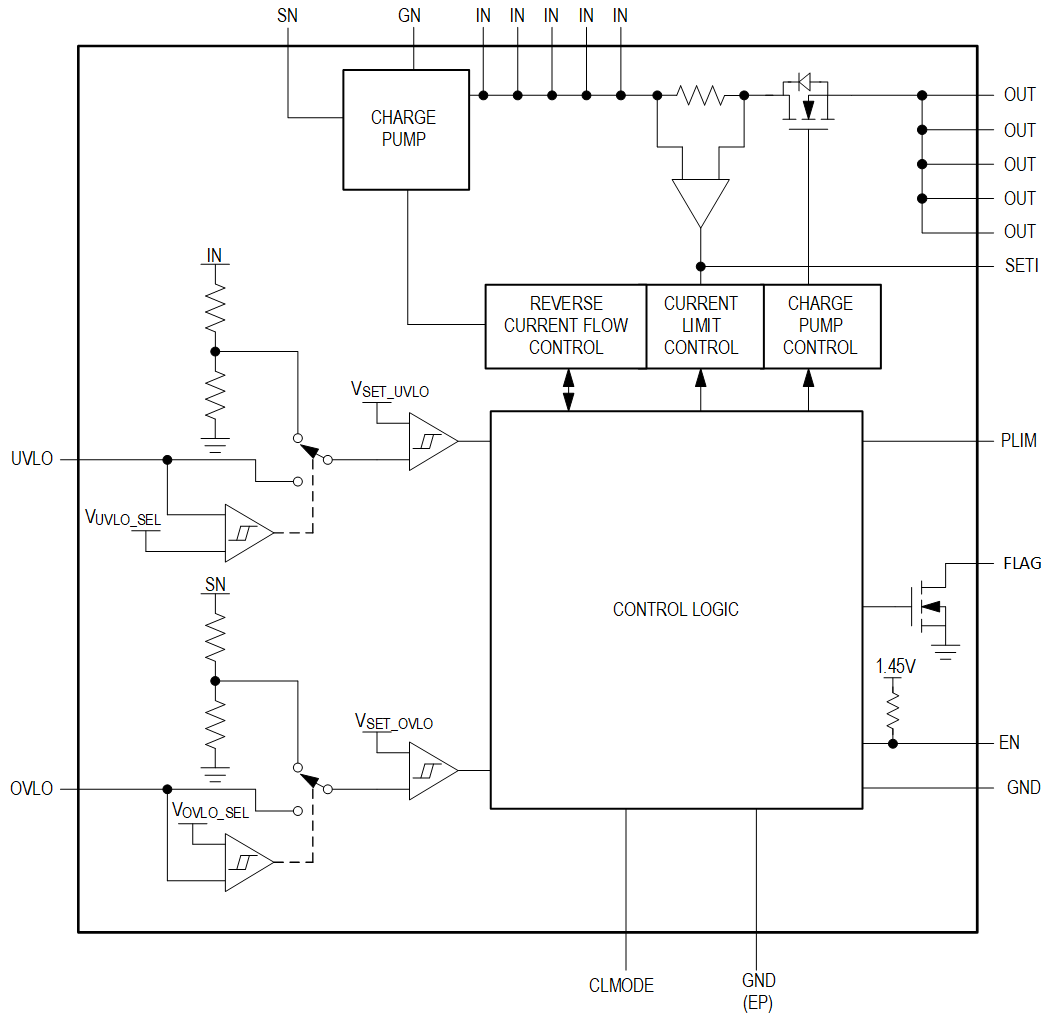

MAX17527A 为系统提供可调保护边界,防止发生输入电压故障和过流故障。此外,MAX17527A 还提供可编程功率限制功能。输入电压故障(正极性)通过具有低导通电阻(典型值为 30mΩ)的内部 nFET 提供高达 +60V 的保护。该套件使用内部或外部分压器,提供固定或可编程过压保护 (OVLO) 以及欠压保护 (UVLO) 阈值。通过将 OVLO 和/或 UVLO 引脚连接到 GND,可以调用工厂预设的内部固定阈值。输入欠压保护可在 5.5V 至 59V 之间编程设置,而过压保护可在 6V 至 60V 之间独立编程设置。

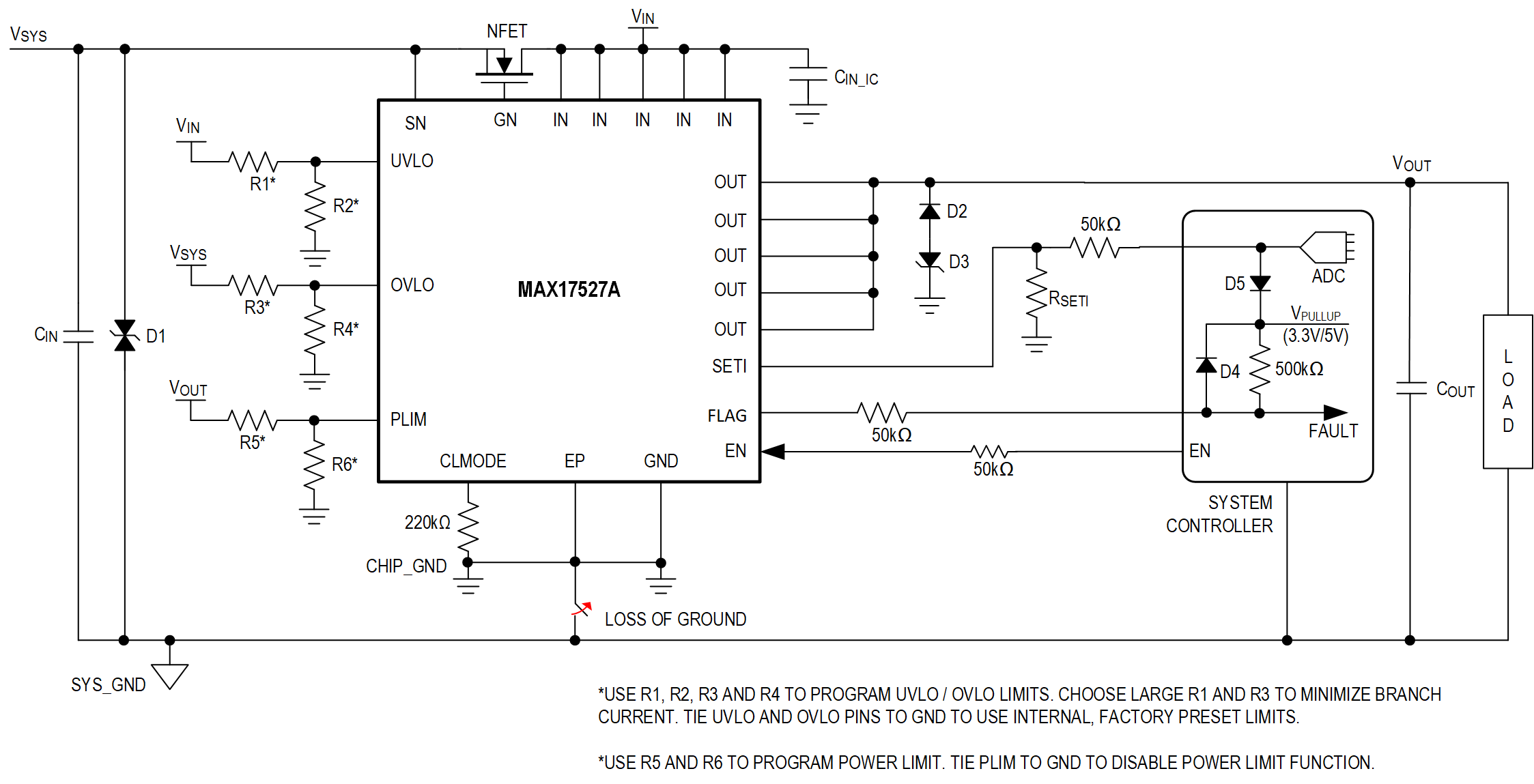

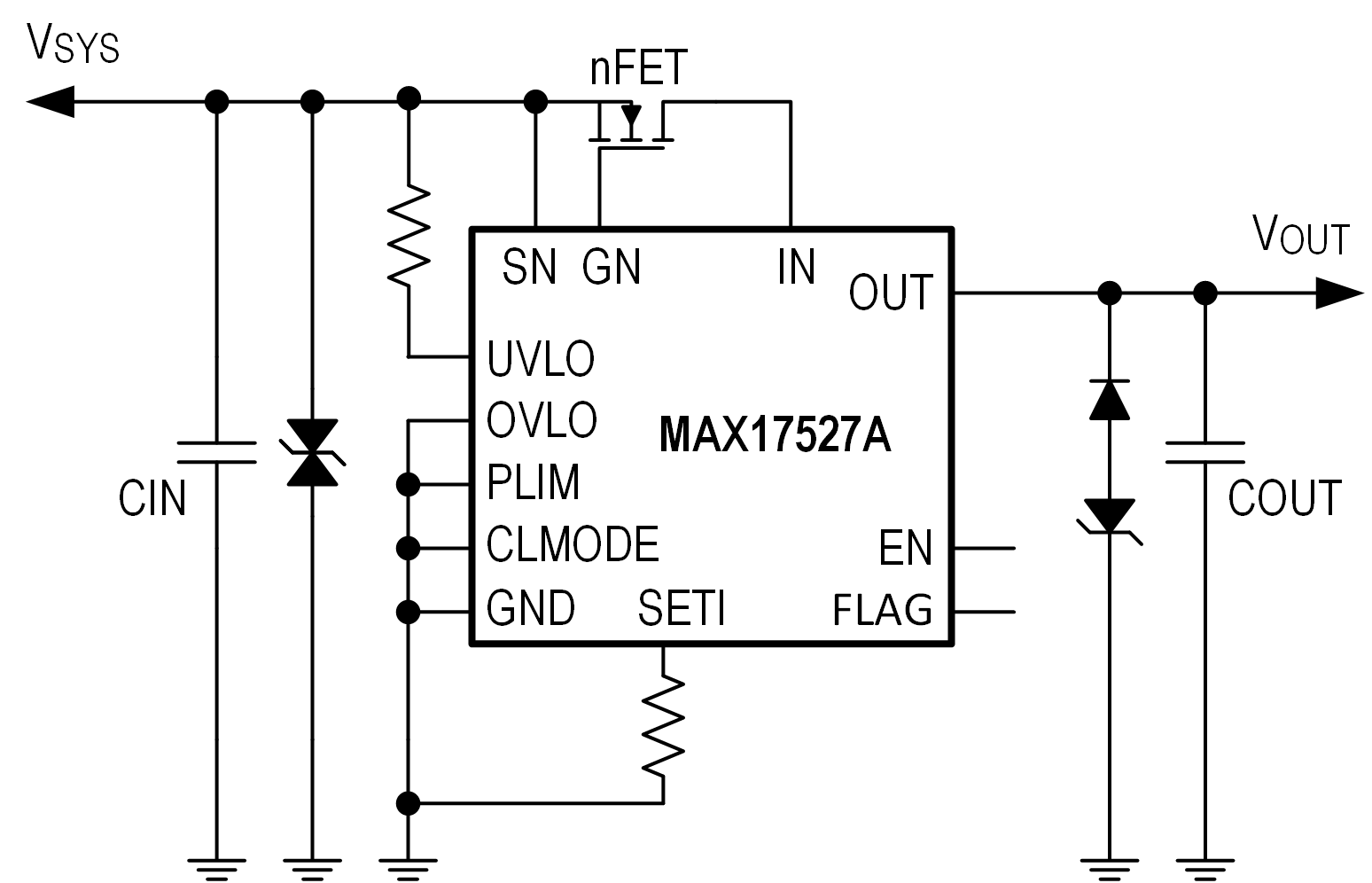

输入反向极性保护通过由 MAX17527A 控制的外部 nFET 来实现。反向极性电压保护的幅度取决于工作负载总线电压 (VOUT) 和外部 nFET 的电压阻断能力。例如,对于低至 -55V 输入范围 (VOUT = 30V) 的保护,需要一个额定电压为 85V 的外部 nFET。可选的反向电流保护也需要使用外部 nFET。如果不需要反向极性保护和反向电流保护,必须将 SN 接至 IN,GN 必须悬空。MAX17527A 支持由于输出端子接线不正确而导致的意外输出反向极性应用。

在 SETI 引脚和 GND 之间连接一个电阻器,可以对套件的限流值进行编程设置。限流值可在 0.6A 至 6.0A 范围内进行编程设置。当通过套件的电流达到或超过设定的限流值时,对内部 nFET 的电阻进行调制即可实现限流。该套件提供三种限流模式:连续、自动重试和闩锁模式。

在正常工作模式下,SETI 引脚电流与套件电流成正比。与限流值编程电阻(在 SETI 和 GND 之间)配合使用,SETI 引脚可提供与套件电流成正比的电压。该电压可由监控系统读取,从而记录套件的瞬时电流。

通过连接到 PLIM 引脚的分压器对输入或输出电压进行采样,可以在输入电源侧或输出负载侧实现功率限制功能。当外部电压超过编程阈值时,功率限制功能会发挥作用,降低编程设定的限流值。该套件可通过主监控系统的使能输入 EN 导通或关断。因此,主监控系统可导通或关断对连接负载的供电。

该套件提供接地失效保护,在发生接地失效故障事件期间,即安全接地保险丝在冗余安全应用中断开时,能够安全地关闭套件操作。

该套件提供状态通告信号 (FLAG),用于指示操作和故障信号。FLAG 是开漏引脚,需要使用外部上拉电阻来达到适当的系统接口电压。该套件还提供内部热关断保护以防止功耗过大。

应用

  • 接地失效保护
  • UL1310 2 类功率限制器
