ADI亚德诺 ADP1290 产品介绍

2026-03-09 0次

特性

低 RDS_ON：40 mΩ
宽输入电压范围：2.3 V 至 13.2 V
2 A连续工作电流：T_J = <85°C
1.2 V逻辑兼容使能输入

低静态电流：15 µA (V_IN = 3.3 V)
低静态电流：19 µA (V_IN = 6.5 V)
超低关断电流：2.0 µA（V_IN = 6.5 V时）
6引脚、1.0 mm x 1.5 mm、0.5 mm间距超小型WLCSP封装

产品详情和应用

ADP1290是一款高端负载开关，采用2.3 V至13.2 V电源供电。该负载开关可提供电源域隔离，有助于延长电池工作寿命。它内置一个低导通电阻N沟道MOSFET，支持2 A以上的连续电流，功率损耗极小。此外，RDS_ON恒定，与VIN电压无关。 ADP1290具有15 ƒÊA低静态电流和20 ƒÊA超低关断电流，因此适合电池供电的便携式设备使用。借助内置的使能逻辑电平转换器，ADP1290可兼容多种处理器和通用输入/输出(GPIO)控制器。

ADP1290不但拥有出色的工作性能，而且占用的印刷电路板(PCB)空间极小，面积不到1.5 mm²，高度仅0.60 mm。

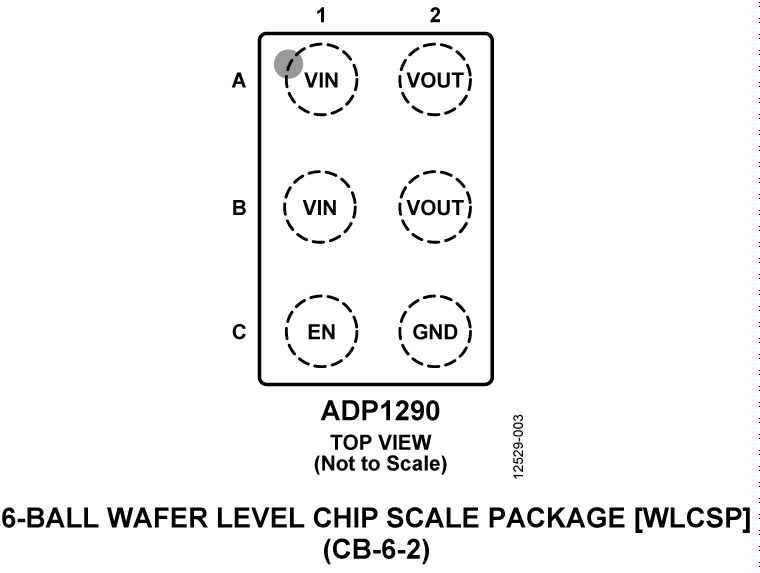

ADP1290采用6引脚、1 mm x 1.5 mm、0.5 mm间距、超小型WLCSP封装。

应用

移动电话
数码相机和音频设备
便携式和电池供电设备
