特性

• 可靠保护减少系统故障
  • 宽输入电压范围：+5.5V至+60V
  • 有源功率抑制，保护电源或负载(MAX17526A)
  • 可编程输入过压设置，高达40V
  • 负输入故障容限(使用外部NFET)
  • 反向电流保护(使用外部NFET)
  • 低R_ON内部NFET (30mΩ，典型值)
• 快速启动和掉电恢复
  • 1.0x启动电流(MAX17526A)
  • 1.5x启动电流(MAX17526B)
  • 2.0x启动电流(MAX17526C)
• 快速启动和掉电恢复
  • 启动期间的连续限流
  • 热折返限流保护
• 灵活的设计支持最大重用性和最少的重复验证
  • 可调节UVLO和OVLO门限
  • ±8.5%精度可编程限流值，全温度范围内0.6A至6.0A
  • 可编程过流故障响应：连续限流、自动重试和闭锁模式
  • 逻辑电平和高压使能输入(EN和低电平有效HVEN)
  • 有保护的外部NFET栅极驱动
• 减小方案尺寸
  • 20引脚、5mm x 5mm TQFN-EP封装
  • 集成NFET，满足常用保护要求

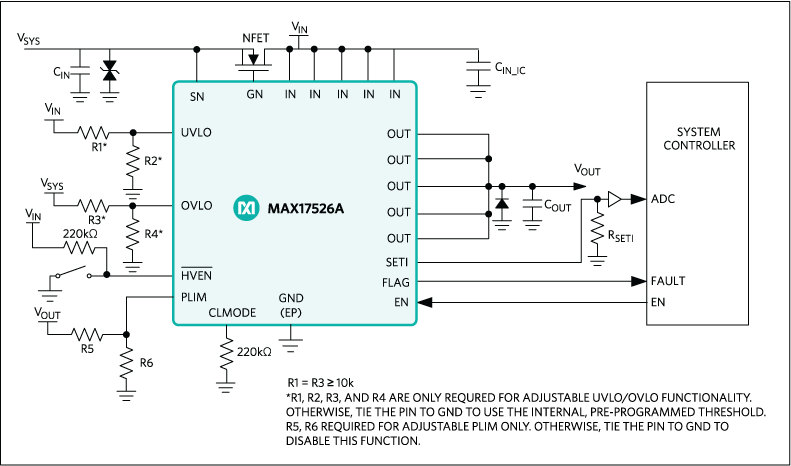

产品详情和应用

Olympus系列IC是业界最小、最可靠的集成系统保护方案。MAX17526A可调节功率抑制器提供独有特性，限制从电源吸收或提供给负载的功率，以及诸多保护特性。这些保护特性包括可调节输入过压和欠压保护、正和负输入电压保护、过流保护、反向电流保护和过热保护。器件具有内置低R_ON (30mΩ，典型值)NFET，以及集成栅极驱动，用于可选外部NFET。

器件具有突出的功率抑制，支持设置较小的电流限值，是外部电压的反函数。通过限制流经器件的电流，将其作为输入或输出电压的函数，实现输入或输出功率抑制。

输入欠压保护可在5.5V至24V之间调节，输入过压保护可在6V和40V之间调节。输入欠压锁定(UVLO)门限和过压锁定(OVLO)门限可使用外部电阻调节。器件提供工厂预设内部UVLO和OVLO门限，分别为12.4V (典型值)和36.2V (典型值)。将UVLO和/或OVLO引脚连接到GND，即可激活工厂预设值。

器件具有高达6A的可编程限流保护。通过在SETI引脚和GND之间连接电阻，可设置限流门限。当器件电流达到设置的门限时，器件内的控制器通过调节内部NFET阻抗，防止电流进一步升高。在限流操作下，器件提供三种不同的保护模式：连续模式、自动重试模式和闭锁模式。连续限流特性控制启动时的浪涌电流，同时对输出侧的高电容进行充电。两种附加器件选项具有两级限流模式，此时将电流连续限制到设定电流的1.5倍(MAX17526B)和2.0倍(MAX17526C)，根据要求提供。MAX17526B/C器件选项中的功率抑制特性被禁止。SETI引脚上的电压与通过器件的瞬态电流成比例，可由监控系统读取。

MAX17526A也提供反向电流保护和输入反向电压极性保护(使用外部NFET时)，以及内置过热保护。器件采用20引脚、5mm x 5mm TQFN-EP封装。器件工作在-40°C至+125°C扩展级温度范围。

应用

• 控制和自动化
• 人机接口
• 工业配电系统
• 运动控制驱动
