ADI亚德诺_LT4256-1_产品介绍

ADI亚德诺 LT4256-1 产品介绍

2026-03-09 0次

特性

允许将电路板安全地从带电背板中插入和拔出
电源电压控制范围：10.8V 至 80V
折返电流限制
过流故障检测
驱动一个外部 N 沟道 MOSFET

可编程电源电压上电速率
欠压保护
锁断操作模式 (LT4256-1)
自动重试 (LT4256-2)
采用 8 引脚 SO 封装

产品详情和应用

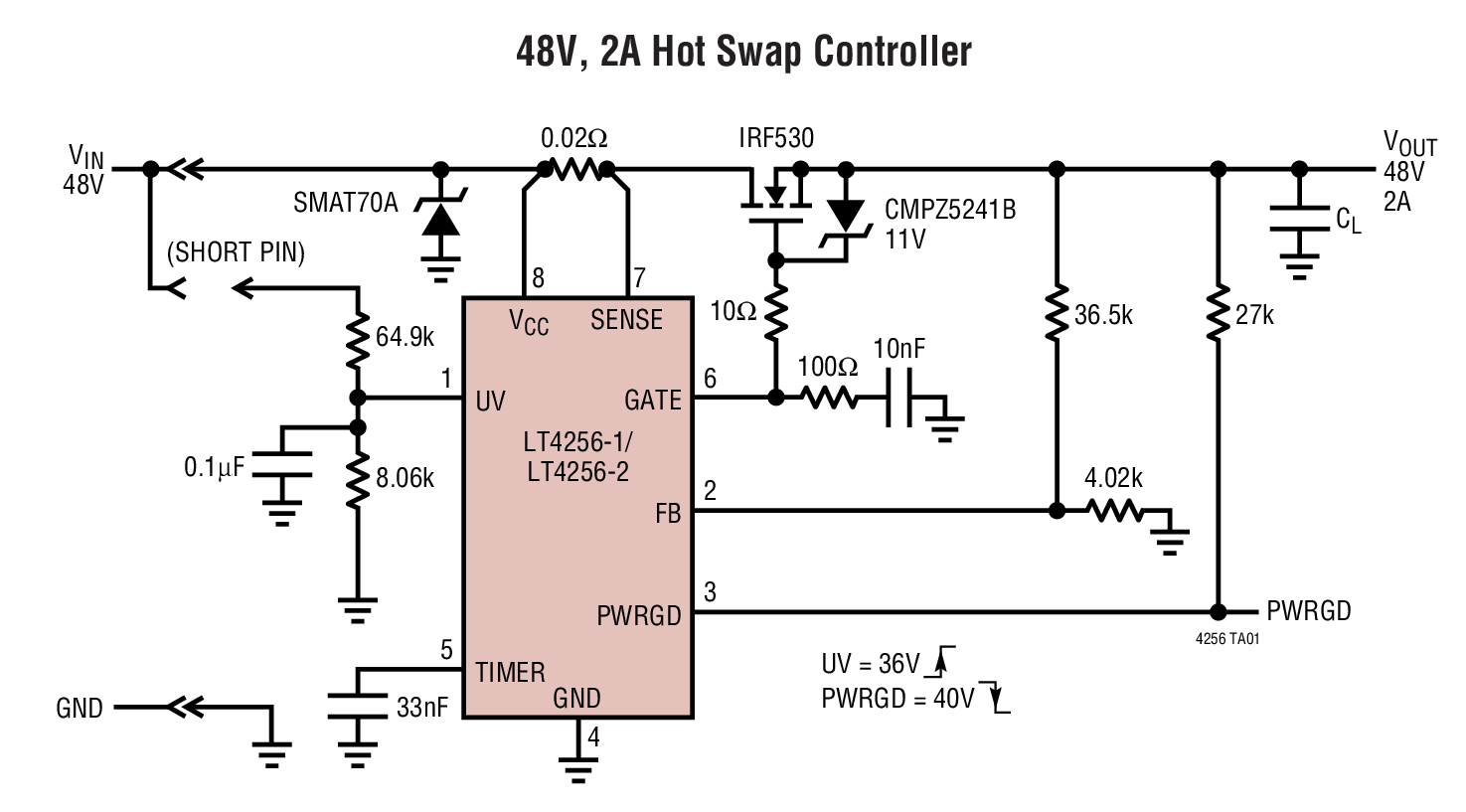

LT4256-1/LT4256-2是高压热插拔(Hot Swap^™)控制器，可实现电路板在背板带电状态下安全插入和拔出。内部驱动器驱动外部N沟道MOSFET开关，以控制10.8V至80V范围的供电电压。

LT4256-1/LT4256-2具备可调模拟折返电流限制功能。如果电源处于电流限制状态的时间超过可编程时长，N沟道MOSFET将关断，PWRGD输出变为低电平。LT4256-2在超时延迟后会自动重启，LT4256-1则保持闩锁状态，直至欠压(UV)引脚循环至低电平。

PWRGD输出可指示输出电压何时升至编程设定值以上。通过电源电压( V_CC)端的外部电阻网络，可实现可编程欠压保护。

LT4256可作为LT1641设计的升级替代方案。

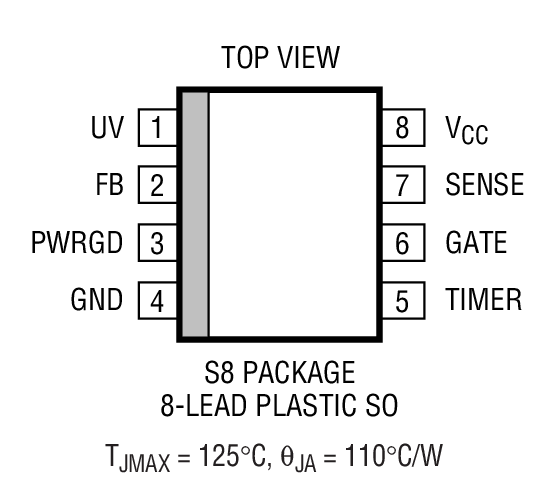

LT4256-1和LT4256-2型号采用8引脚SO封装，与LT1641引脚兼容。

重试/闩锁

特性

封装

LT4256-1

闩锁

欠压

SO-8

LT4256-2

重试

欠压

SO-8

LT4256-3

闩锁或重试
