特性

• 允许在带电背板上安全地进行插拔操作
• 10 位 ADC 负责监视电流和电压
• I²C/SMBus 接口
• 宽工作电压范围：2.9V 至 29V

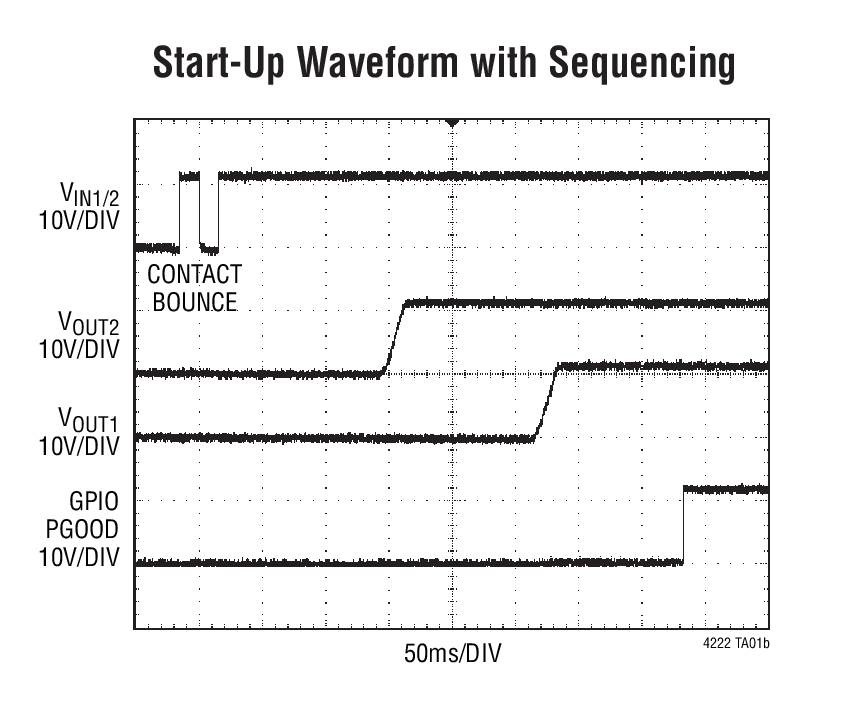

• dI/dt 控制型软起动功能
• 用于外部 N 沟道 MOSFET 的高压侧驱动器
• 无需外部栅极电容器
• 输入过压 / 欠压保护功能
• 在故障之后可以选择锁断或自动重试
• 在发生故障之后向主机发出报警信号
• 具折返功能的浪涌电流限制

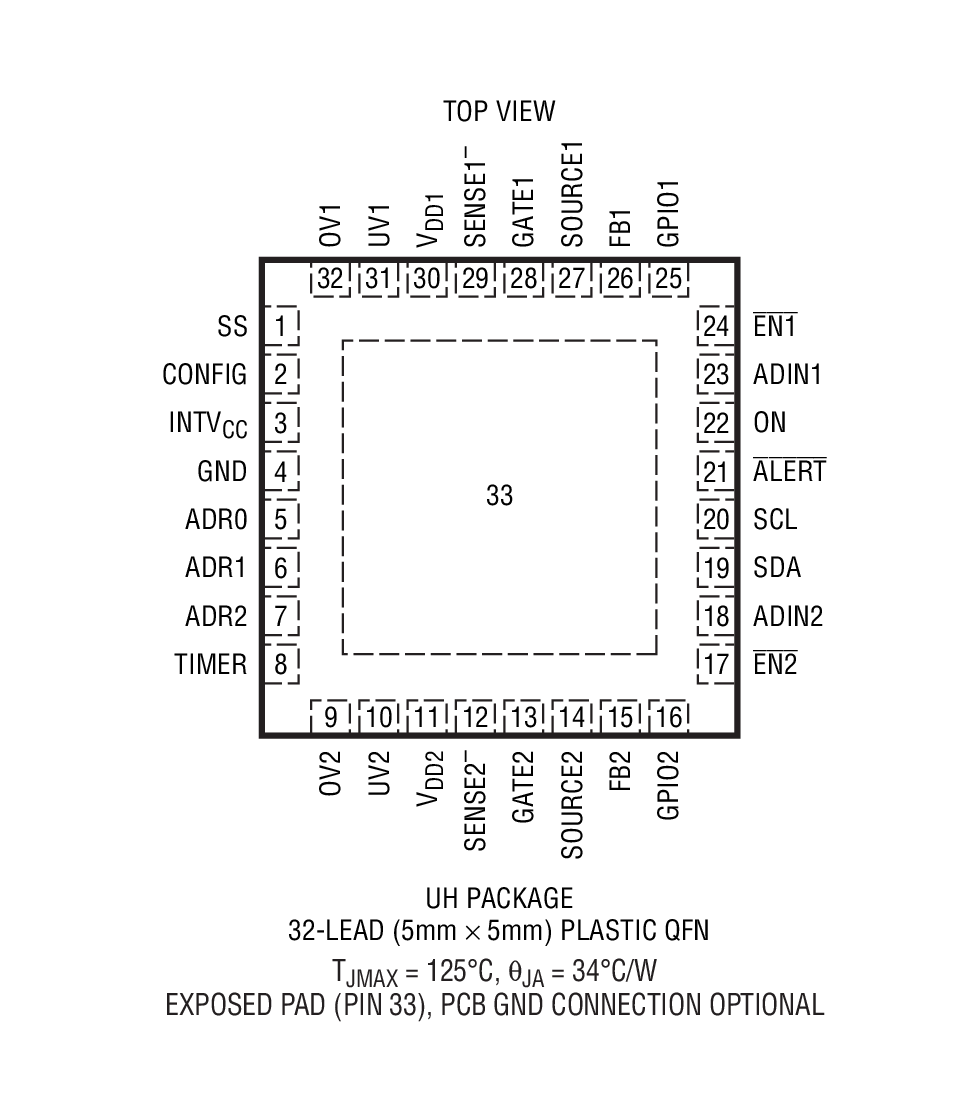

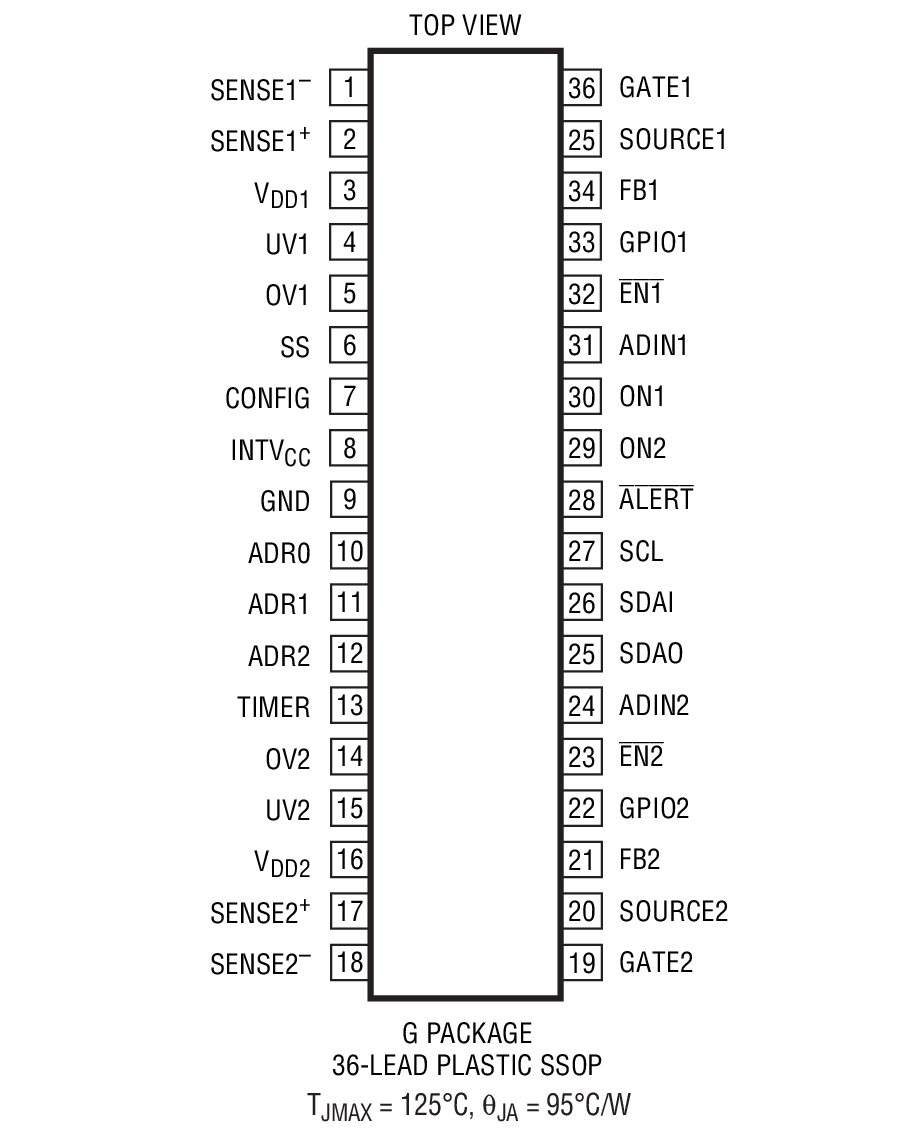

• 采用 32 引脚 (5mm x 5mm) QFN 和 36 引脚 SSOP 封装

产品详情和应用

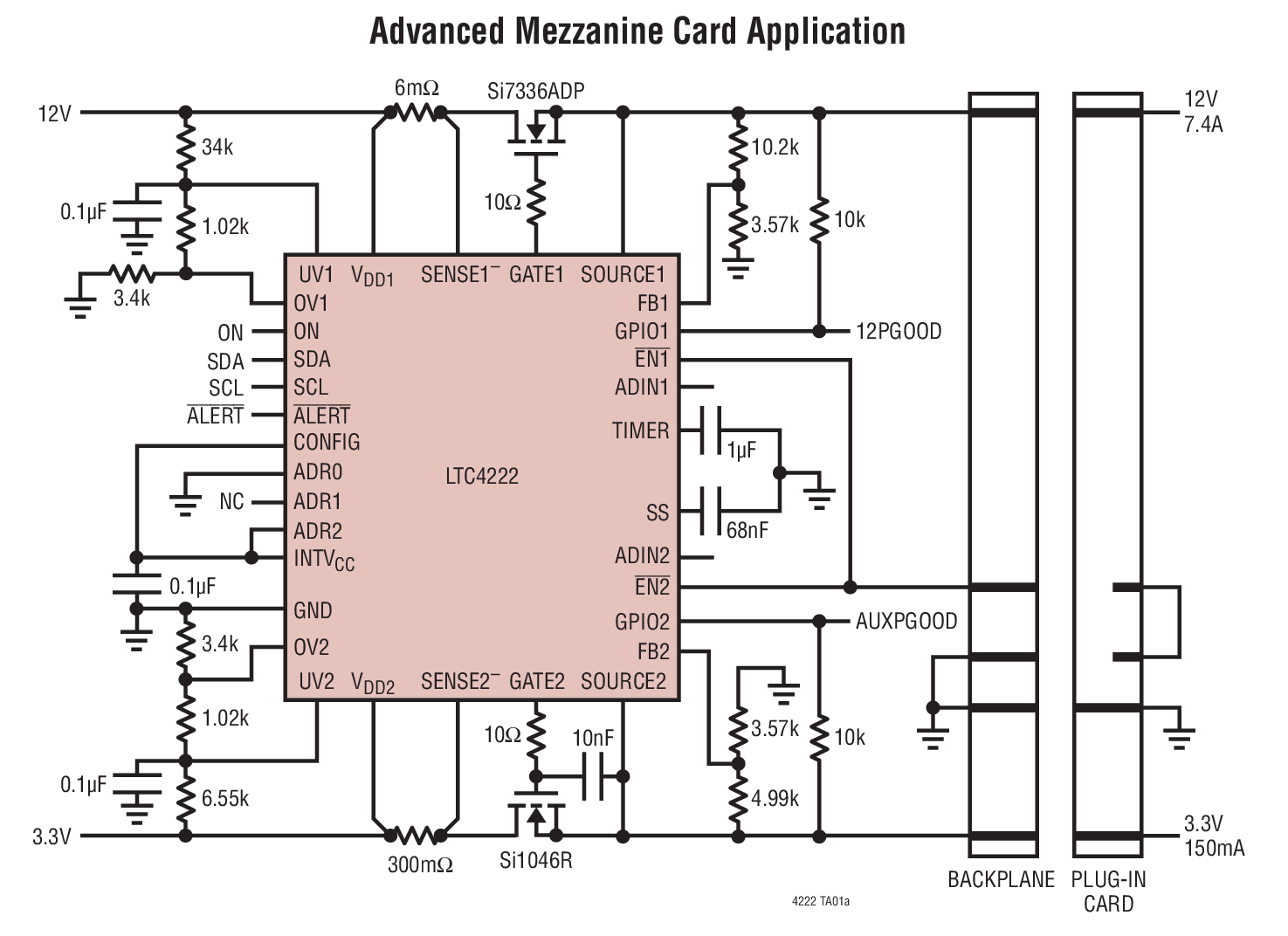

LTC^®4222 热插拔 (Hot Swap^™) 控制器允许在带电背板上安全地进行两条电源通路的插拔操作。利用外部 N 沟道传输晶体管，能够使电路板电源电压和浪涌电流以一种可调速率斜坡上升。一个 I²C 接口和板上 ADC 允许监视每个通道的电流、电压和故障状态。

该器件具有可调、模拟、折返电流限制电路和一个负责设定浪涌电流 dI/dt 的软起动电路。一个 I²C 接口可以把该器件配置成在 LTC4222 任一通道上检测到一个故障之后执行锁断或自动再起动操作。

该控制器还具有一些附加功能，包括：当发生故障时中断主机、当输出电源良好时进行通报、检测负载板卡的插拔、以及在板卡插入时自动上电或等待一个 I²C 指令来接通器件。

• 带电电路板插拔
• 电子电路断路器
• 计算机、服务器
• 平台管理
