特性

• 1%精度检流放大器输出
• 热插拔监测器工作在1V至16V电源电压
• 集成电荷泵增强外部n沟道FET驱动(V_GATE = V_IN + 5V)
• VariableSpeed/BiLevel™故障保护提供电子断路器功能
• 故障条件下输出闭锁(MAX5977A)
• 故障条件下自动重试(MAX5977B)
• 电源就绪指示
• 校准模式
• 小尺寸20引脚、4mm x 4mm、TQFN-EP封装

产品详情和应用

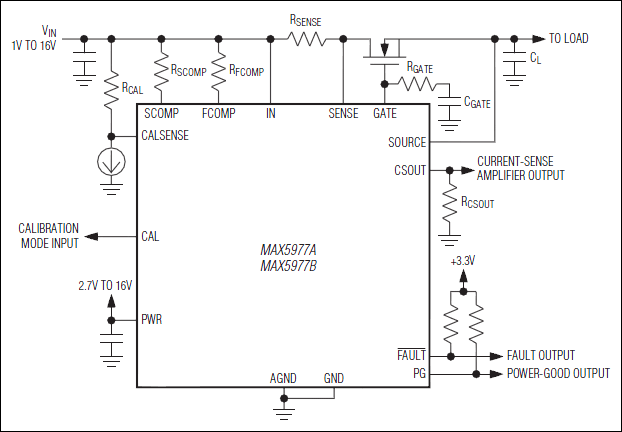

MAX5977A/MAX5977B热插拔控制器为1V至16V单电源供电系统提供完备保护。

插入板卡时，热插拔控制器将限制浪涌电流，以避免损坏电路板或背板短路。输入电压高于欠压门限且低于过压门限时，内部5V电荷泵供电的5µA电流源驱动外部n沟道MOSFET栅极，提供缓慢的导通响应。IC内部的检流放大器监测外部旁路电阻的电流，在较宽的输入电压范围内提供电流检测。器件提供两级过流断路器保护：快速触发门限用于快速关断；低速触发门限提供延时关断。

电流超过任何一个断路器过流门限时都将强制器件进入故障模式，断开外部n沟道MOSFET。MAX5977提供两个版本器件，故障模式下分别提供闭锁(MAX5977A)或自动重试(MAX5977B)输出。

校准模式允许进一步校准集成跨导放大器，用于最终设计的量产测试。器件采用20引脚、4mm x 4mm、TQFN-EP封装，工作在-40°C至+85°C温度范围。

应用

• 通用热插拔
• 网络交换机与路由器
• 服务器
• 存储系统
