ADI亚德诺_LTC4242_产品介绍

ADI亚德诺 LTC4242 产品介绍

2026-03-09 0次

特性

允许电路板在带电的 PCI Express^® 背板上安全地插拨

可控制两个独立的 PCI Express 插槽

主电源和辅助电源的独立控制

为 12V 电源输入引脚提供了 20V 的额定电压保护

集成 0.25Ω AUX 开关

不超过 1µs 的故障限

强制接通测试模式

可调电源电压加电斜率

N 沟道 MOSFET 的高压侧驱动器

热停机保护

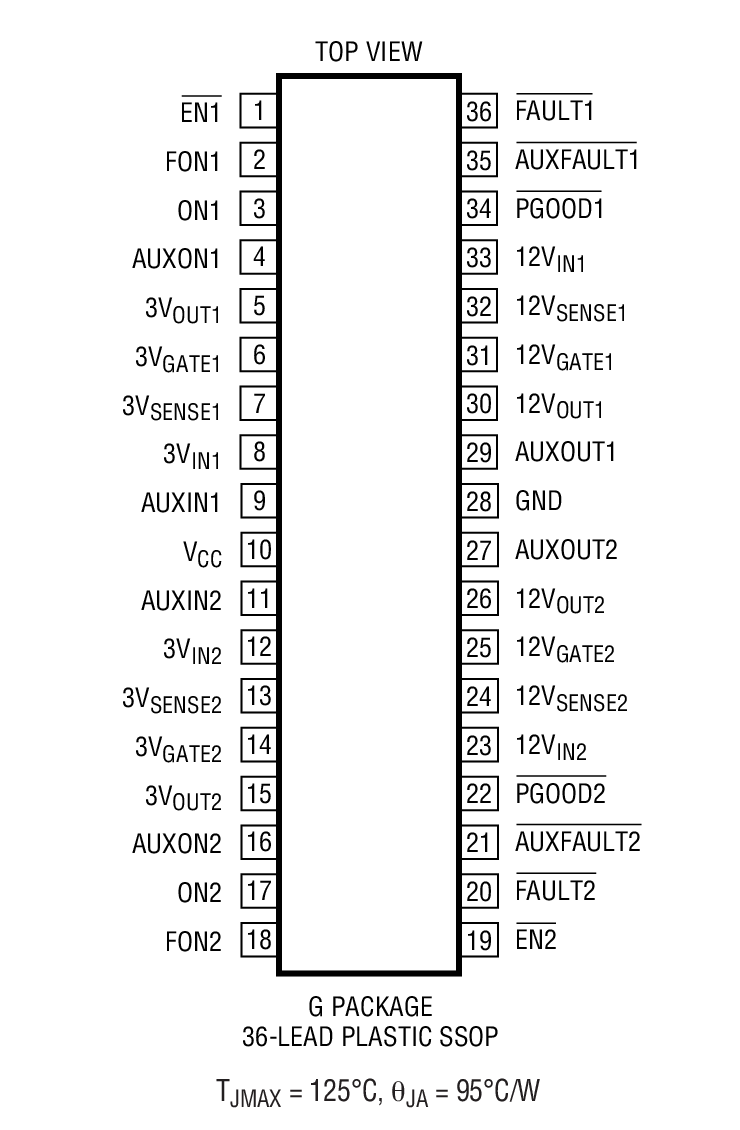

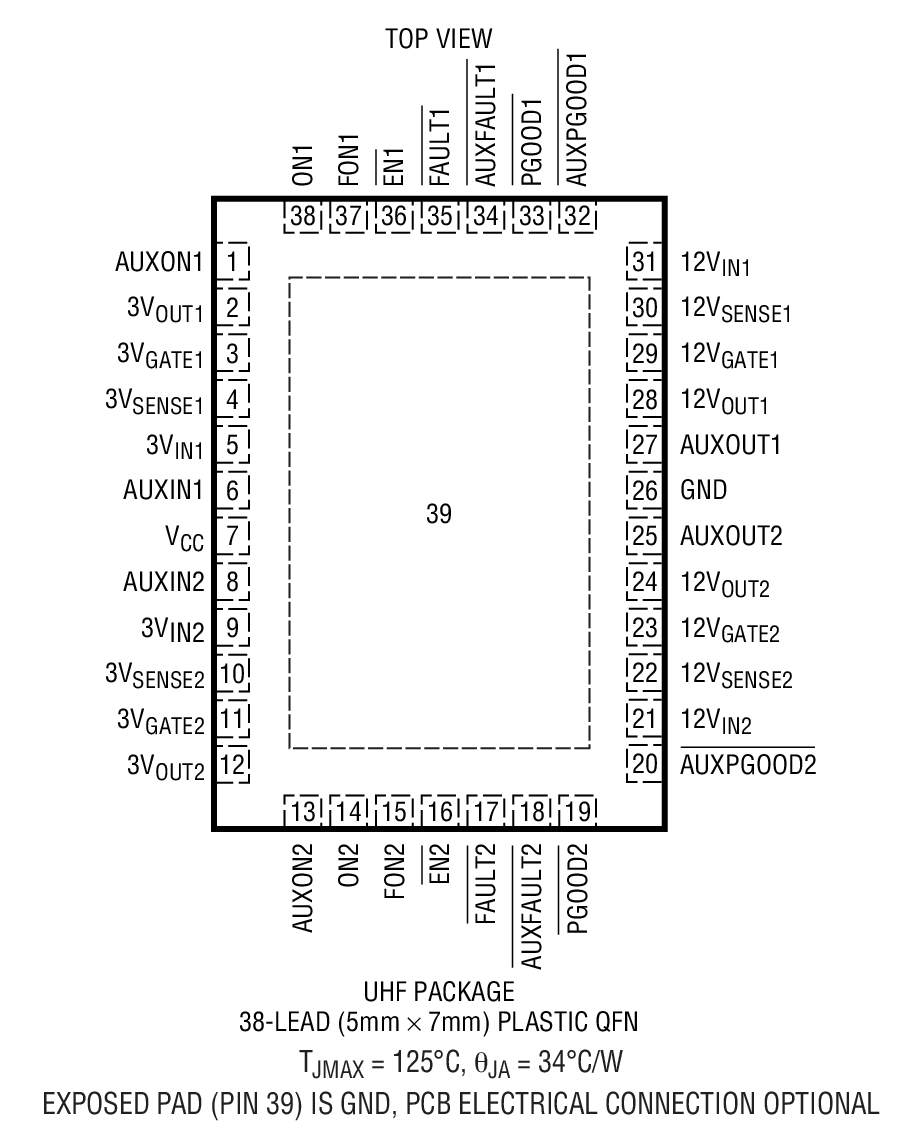

采用 38 引脚 QFN 和 36 引脚 SSOP 封装

产品详情和应用

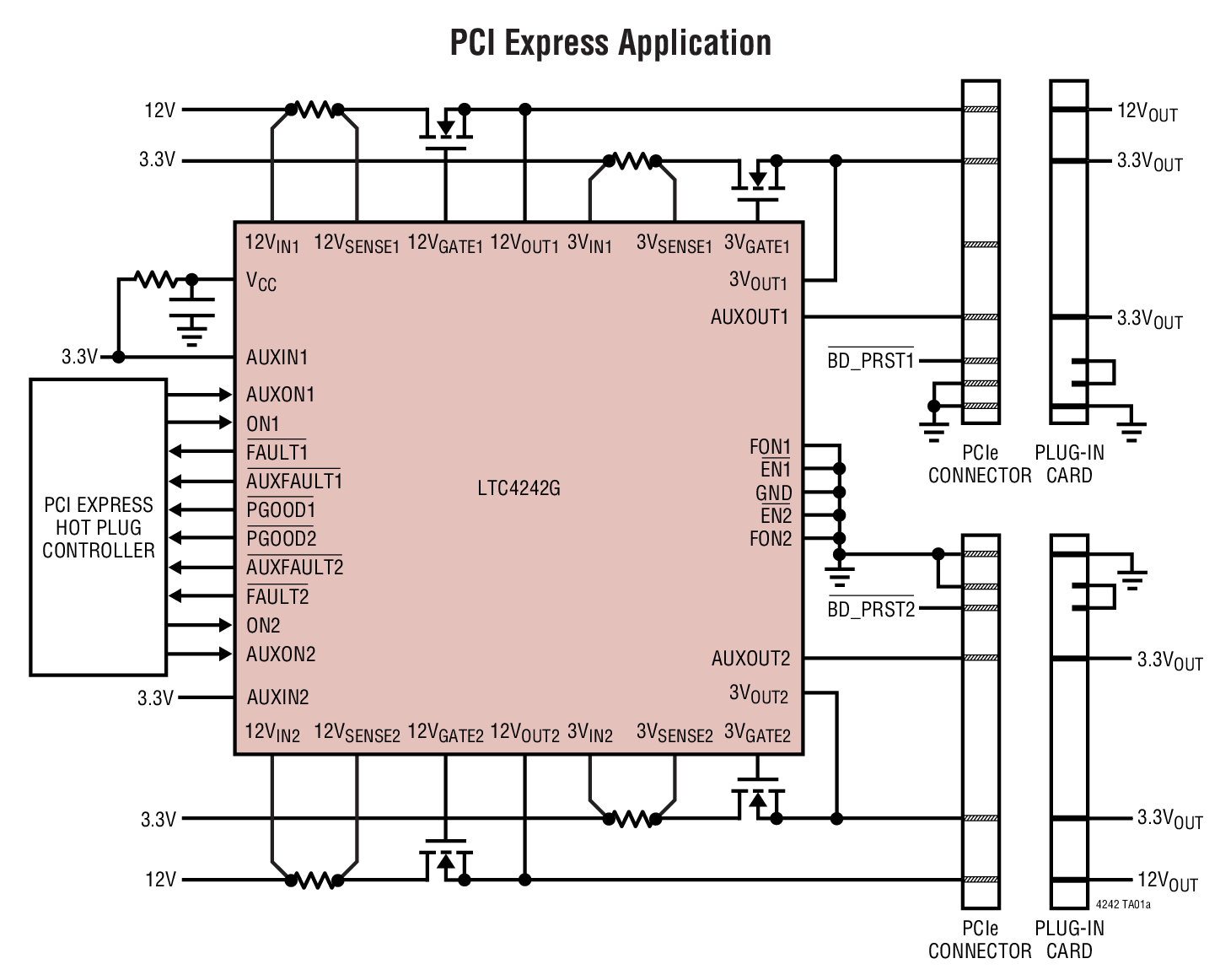

LTC^®4242 热插拨 (Hot Swap^™) 控制器允许对 PCI Express 背板进行电路板的安全插拨 (针对两个独立插槽)。外部 N 沟道晶体管负责控制 12V 和 3.3V 电源，而集成开关则用于控制 3.3V 辅助电源。12V 和 3.3V 电源均能够调整上电斜率。双级电路断路器和快速有源限流电路可保护所有电源免遭过流故障的损坏。

布设在 V_CC 引脚的电源滤波器使 LTC4242 能够承受电源瞬变。EN 输入负责检测 PCI Express 插槽中是否有板卡插入。FAULT 和 AUXFAULT 输出分别用于在主电源和辅助电源上出现过流时向系统发出警示信号。PGOOD 和 AUXPGOOD 输出则负责指示正确的主电源和辅助电源输出。

Applications

基于 PCI Express 的 PC 和服务器

面向三路电源系统的热插拨应用
