特性

• 允许电路板在带电的背板上安全地插入
• 8 位 ADC 负责监视电流和电压
• I²C/SMBus 接口
• 宽工作电压范围：2.9V 至 15V
• 20µs (LTC4215) 或 420µs (LTC4215-2) 电路断路器超时

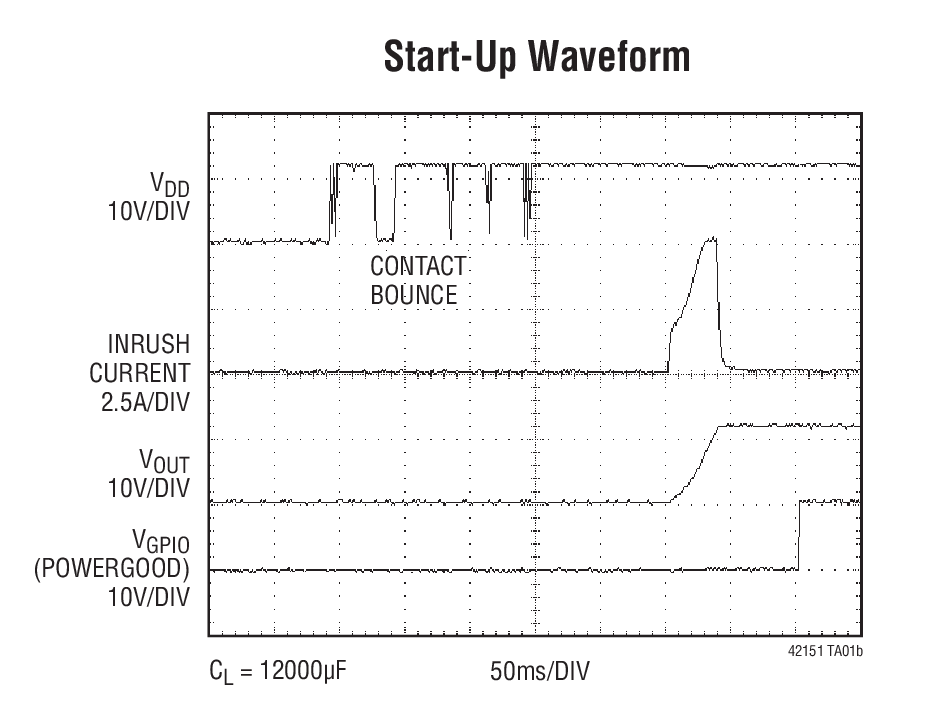

• dI/dt 的控制软起动
• 用于外部 N 沟道 MOSFET 的高压侧驱动
• 无需外部栅极电容器
• 输入过压 / 欠压保护
• 在故障之后可任选锁断或自动重试
• 在故障之后向主机发出报警信号
• 具有折返功能的浪涌电流限制

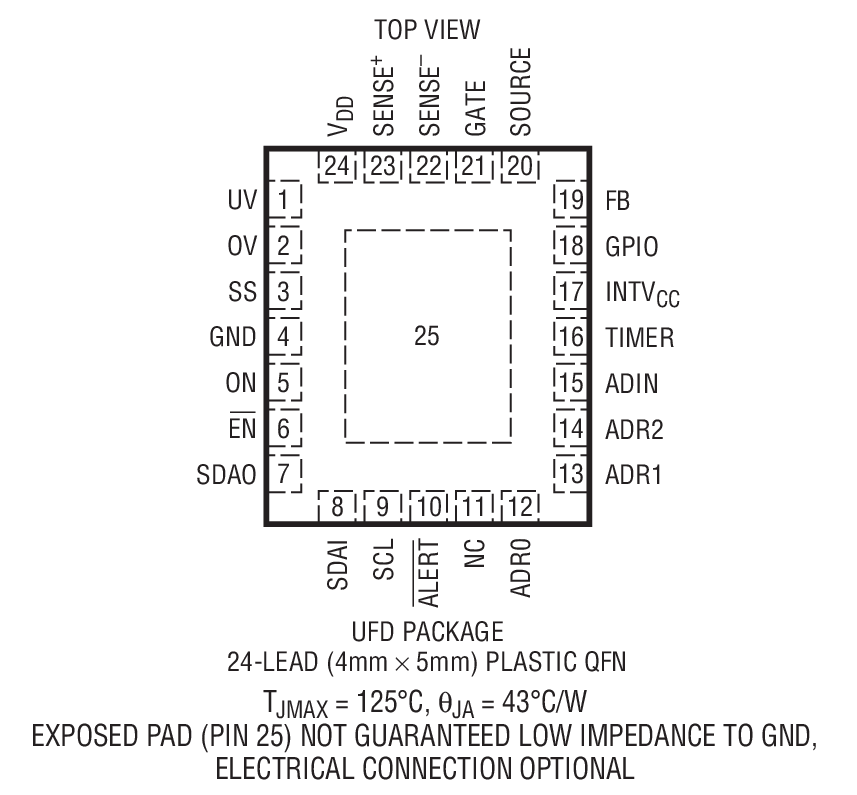

• 采用 24 引脚 (4mm x 5mm) QFN 封装

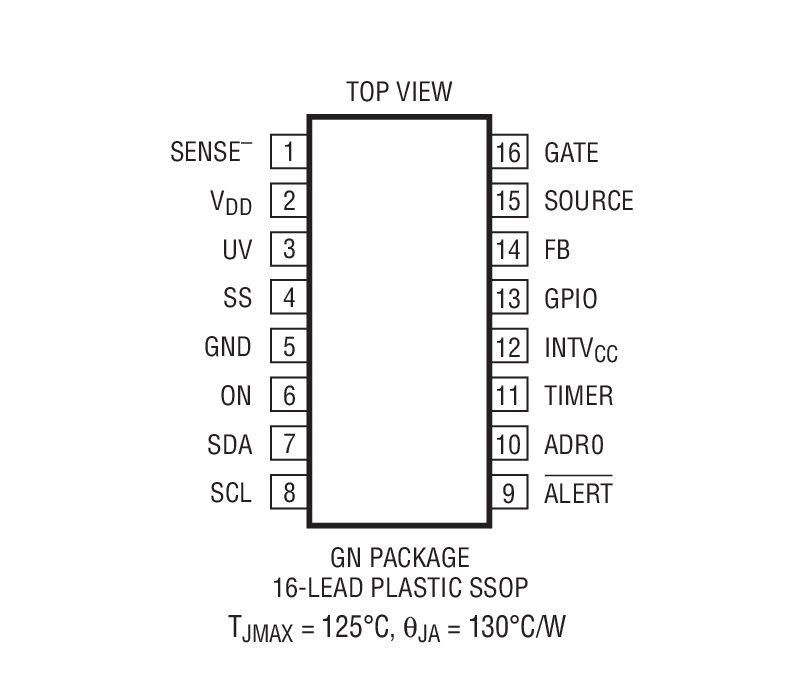

• LTC4215 还提供 16 引脚窄式 SSOP 封装



产品详情和应用

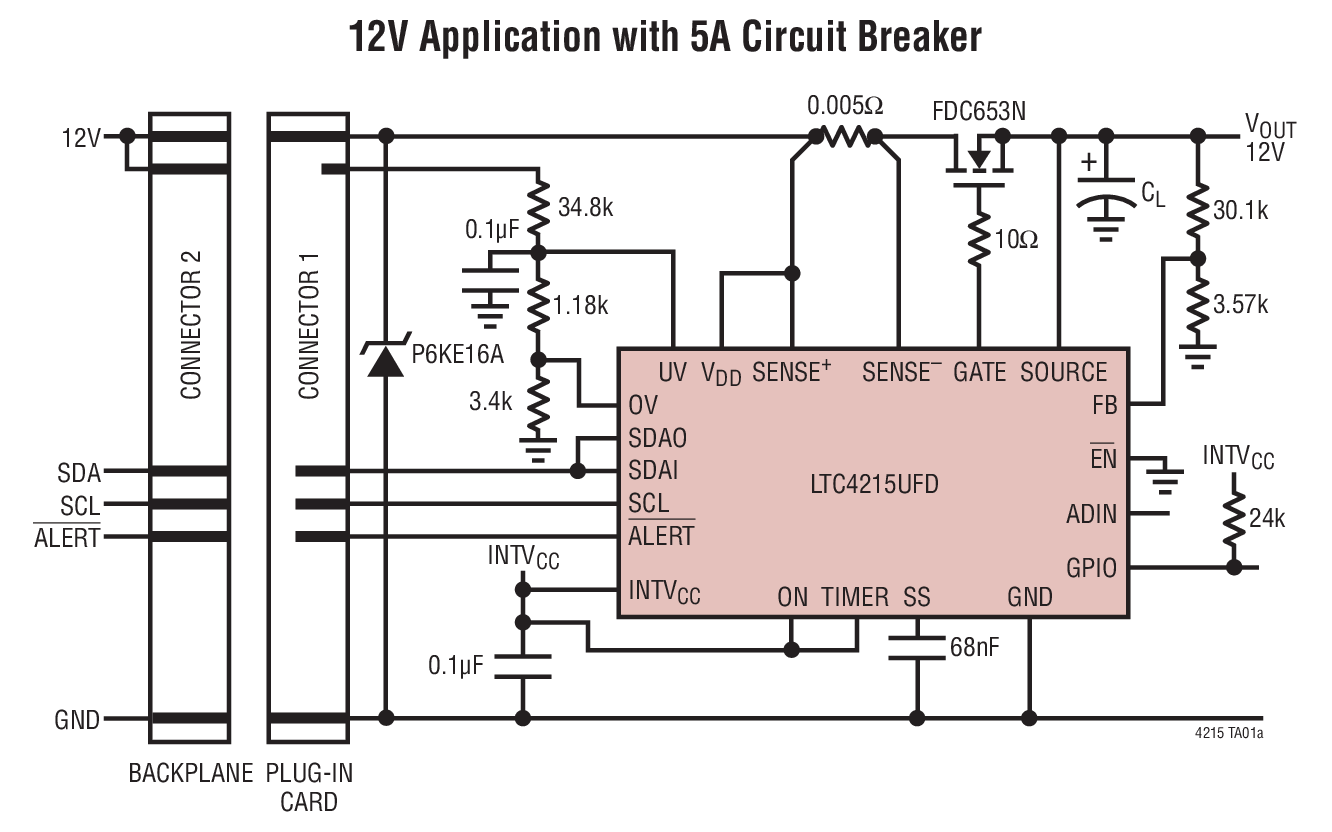

LTC^®4215 / LTC4215-2 热插拨 (Hot Swap^™) 控制器允许电路板在带电背板上安全地插入和拨出。利用一个外部 N 沟道通路晶体管，可使电路板电源电压和浪涌电流以一个可调斜率的斜坡上升。一个 I²C 接口和板载 ADC 实现监控负载电流、电压和故障状态。

该器件具有可调折返电流限制功能和一个用于设定浪涌电流的 dI/dt  的软起动引脚。一个 I²C 接口可以把器件配置成在 LTC4215 检测到一个电流限制故障之后锁断或自动再起动。

该控制器还具有一些附加功能，包括：在发生故障时中断主机、在输出电源良好时进行通报、检测负载板卡的插拨、以及在板卡插入时自动上电或等待一个 I²C  指令来接通器件。

LTC4215 具有一个 20μs 电路断路器滤波器，适用于那些要求快速故障响应时间的应用，而且其在过流故障之后的默认操作为锁断。LTC4215-2 的电路断路器滤波器响应时间延长为 420μs，适用于那些电源瞬变有可能超过 20μs 的应用，其在过流故障之后默认操作则为自动重启。

• 带电电路板插拨
• 电子电路断路器
• 计算器、服务器
• 平台管理
