ADI亚德诺 MAX16169 产品介绍

2026-03-09 0次

特性

超低电流可节省功率

40nA（最大值）待机电流 (I_SB)
V_CC 范围：1.3V 至 5.5V

消除开关噪声

50ms 和 2s 去抖时序选项
8s 和 16s 关断时序

灵活的配置提供了设计选项

锁存输出可提供 200mA 负载电流，压降小于 30mV
每个开关闭合时的单冲 INT 输出

8ms、32ms、64ms 和 128ms INT 时序选项
低电平有效或高电平有效按钮输入
2mm x 2mm 6 引脚 μDFN

强大的功能提高了终端设备的可靠性

按钮输入可承受高达 ±60V 电压
±40kV 人体模型 (HBM) 静电放电 (ESD) 保护

产品详情和应用

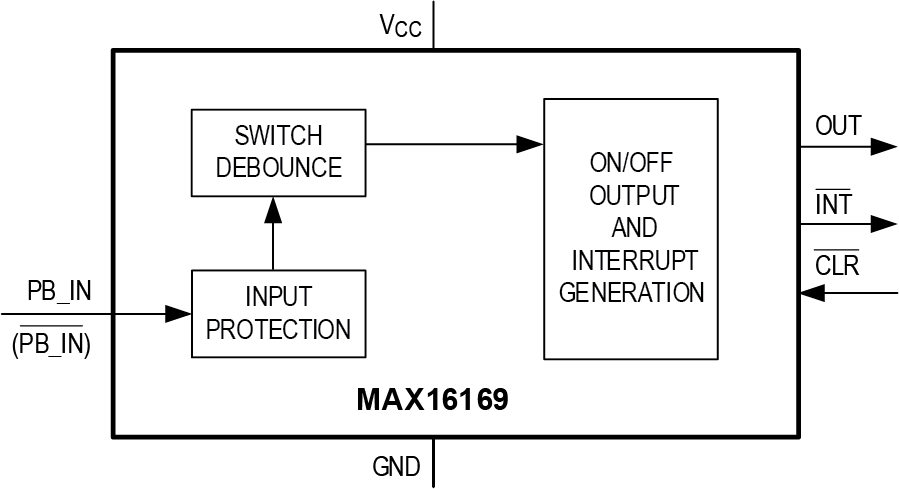

MAX16169 是一款功耗极低的按钮开/关控制器，具有开关去抖动器和内置锁存器。该套件接受来自机械开关的噪声输入，并产生干净的锁存输出和单冲中断输出，以响应开关闭合超过 PB_IN/PB_IN 的去抖动周期。开关闭合时间长于 PB_IN/PB_IN 处的关断周期会导致更长的单冲中断输出。MAX16169 系列有两组套件，一组套件的开关闭合时间比关断周期更长，从而使锁存输出无效，另一组套件则保持锁存输出有效。

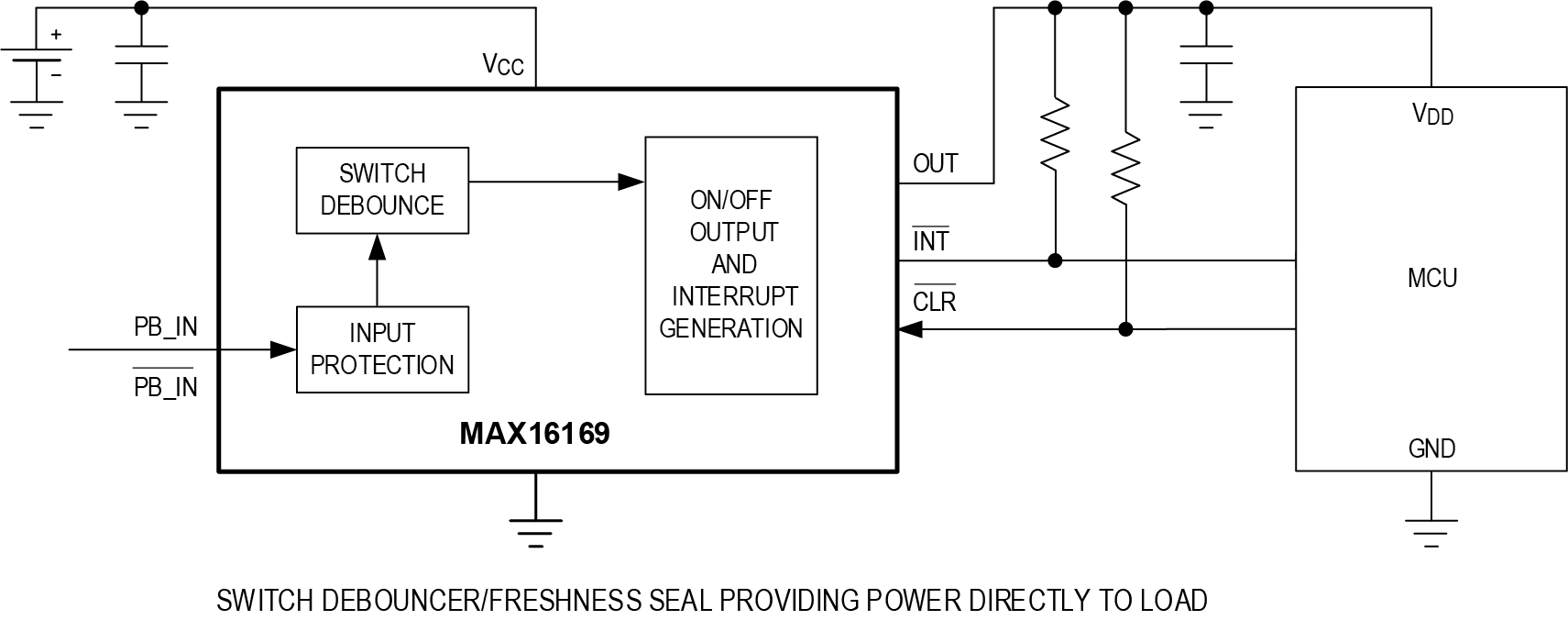

MAX16169 可在 +1.3V 至 +5.5V 电源电压范围内工作，消耗的电源电流低于 40nA，可确保低功耗应用中的电池消耗最小，并允许用作电池“保鲜密封”。强大的开关输入 (PB_IN/PB_IN) 可接受高达 ±60V 电平，并具有 ±40kV ESD 保护，可满足严酷环境的要求。锁存输出可用作控制调节器的逻辑信号，或在负载电流较低时用作将负载直接连接到电源的开关，以小于 30mV 的压降提供 200mA 的输出电流。每当检测到有效按钮信号时，单独的 INT 输出就会提供系统中断。异步 CLR 输入允许外部信号强制锁存输出处于关断状态。

MAX16169 在 -40°C 至 +125°C 的温度范围内工作，并采用 2mm x 2mm、6 引脚微型双扁平无引脚 (μDFN) 封装。

应用

便携式医疗设备
便携式仪器仪表
手持式消费电子设备
工业设备
物联网 (IoT) 套件
一次性低功耗电子设备
资产追踪设备
