特性

• 2.9V至18V工作电压范围(逻辑“或”控制和热插拔)
• 4.8V至18V工作电压范围(电流监测)
• 冗余电源无缝切换
• 控制N沟道MOSFET
• 反向关断时间 < 0.5µs
• ±0.5%电流监测(典型值)
• 可编程摆率控制
• 可调节限流故障延时
• 可编程断路电流门限
• 启动过程中，通过可编程SOA控制调整浪涌电流抑制v
• 可编程欠压锁存
• 小尺寸(4mm × 5mm)、TQFN封装

产品详情和应用

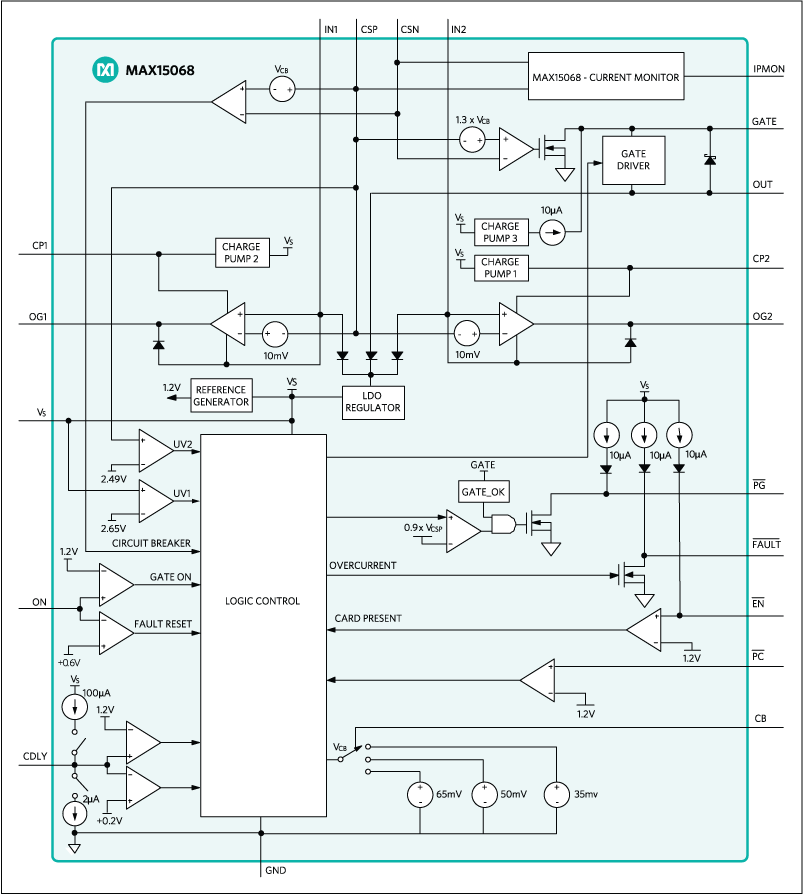

MAX15068提供逻辑“或”控制与热插拔功能，用于支持双电源输入、需要安全插入/拔出带电背板的线卡应用。器件在单一芯片集成了两路“或”逻辑MOSFET控制器、一路热插拔控制器，以及电子断路器保护和电源监测器，设计工作在2.9V至18V电源电压。

器件通过调整“或”MOSFET的导通压降确保从一路电源平稳地切换到另一路电源，不会发生振荡。另外，“或”MOSFET的快速导通特性有助于减小电源切换过程中的负载电压跌落。如果输入电源失效或短路，快速切断能力可以抑制反向瞬态电流。

器件在热插拔启动过程中提供折返式限流，从而控制浪涌电流，减小di/dt，使热插拔MOSFET保持在安全工作区域(SOA)。器件进入热插拔开启阶段时，启动内部70ms定时器。热插拔周期结束后，片上比较器提供有源限流保护，防止短路、过流故障。故障条件下，迅速断开输入连接。

器件提供3A至8A (V_IN = 12V，T_A = +25°C，R_SENSE = 3mΩ)电流监测，精度为±0.5%。产生于输入电流成正比的电压输出，以便系统直接从IPMON引脚读取。

器件经过工厂较准，过流保护精度可达±5%。发生过流故障时，器件进入自动恢复模式。开启时，器件可调整摆率控制。其它功能包括：上电就绪指示以及故障指示输出。

MAX15068采用20引脚(4mm x 5mm) TQFN封装，工作在-40°C至+125°C温度范围。

应用

• 基站
• 计算机系统和服务器
• 冗余电源
• 存储器桥接
• 供电保持器
• 电信网络
