特性

• 节省便携式应用中至关重要的压降
  • 压降低于43mV（500mA时）；85mV (1A)
• 更长续航时间
  • 反向偏置时漏电流低：70nA（典型值），1.5µA（最大值）
  • 低电源静态电流：7µA（典型值），18µA（最大值）
• 与较大的肖特基二极管相比，可节省空间
  • 小型0.73mm x 0.73mm 4引脚WLP封装
  • SOT23-5封装
• 电源电压范围：1.5V至5.5V
• 自身提供热保护
• 工作温度范围：–40°C至+125°C

产品详情和应用

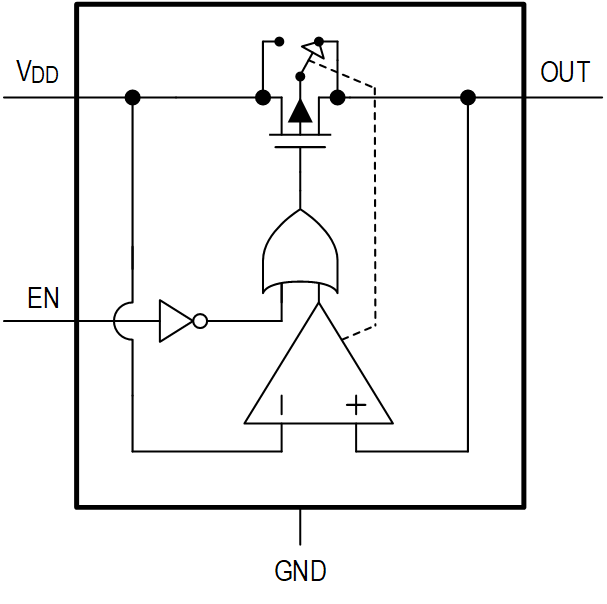

MAX40200是一款理想二极管电流开关，压降非常小，几乎比肖特基二极管低一个数量级。

MAX40200正向偏置和使能时，其压降可低至85mV，载流能力高达1A。500mA时典型压降为43mV，随着电流不断增大，压降呈线性上升趋势。MAX40200自身提供热保护功能，并保护任何下游电路不受过热条件影响。

禁用（EN = 低）时，MAX40200可阻断任一方向高达6V的电压，非常适合大多数低压、便携式电子器件应用。MAX40200的电源电压范围为1.5V至5.5V。

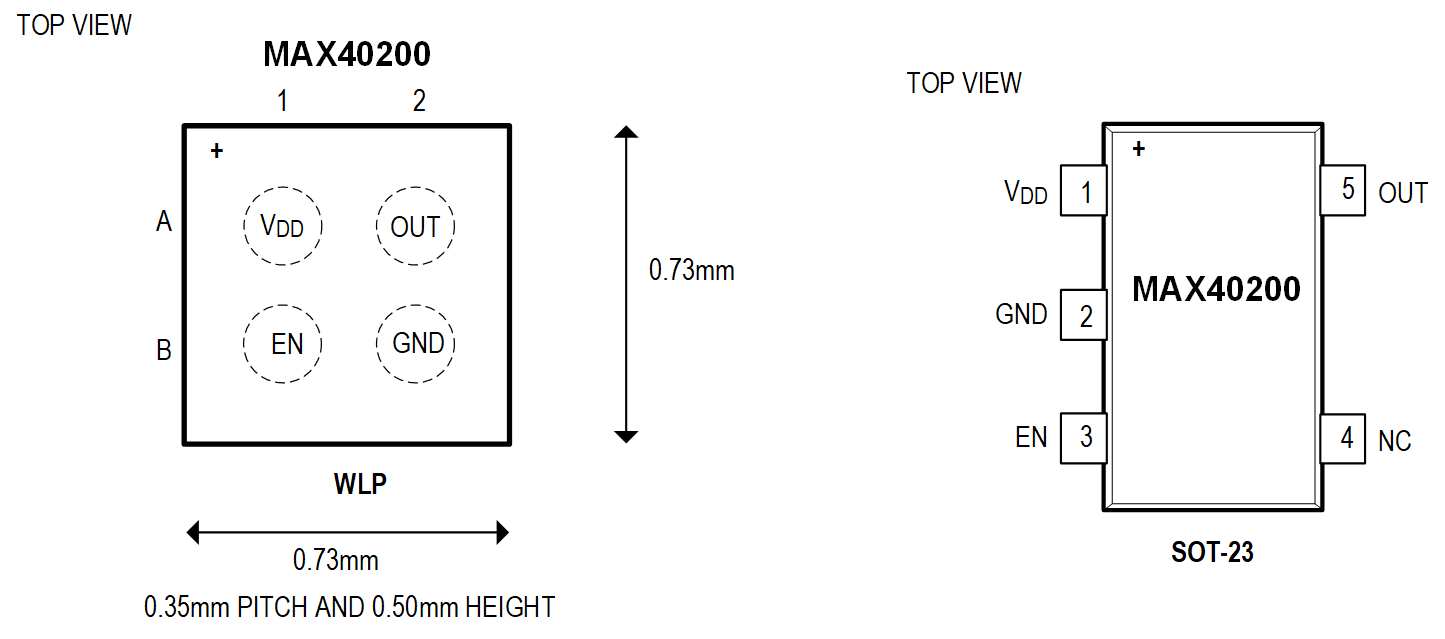

MAX40200采用0.73mm X 0.73mm、4引脚晶圆级小型封装(WLP)，引脚间距为0.35mm，高度仅0.5mm，还可采用5引脚SOT-23封装。MAX40200的工作温度范围为−40°C至+125°C扩展温度范围。

设计解决方案： 利过理想二极管降低损耗›

设计解决方案： 使用理想二极管设计散热更好、更安全的智能家居中心›

如何使用MAX40200理想二极管添加二极管ORing或备用电池电路

应用

• 蜂窝电话
• 电子玩具
• 笔记本电脑和平板电脑
• 便携式媒体播放器
• 便携式/可穿戴医疗设备
• USB供电型外设
