特性

• 从两个输入中选择优先级最高的电源
• 可隔离反向和交叉传导电流
• 宽的工作电压范围：2.5V 至 40V
• 可针对电池反接提供 –42V 保护
• 可容许 60V 的 V1、V2 输入
• 可调的输入验证时间

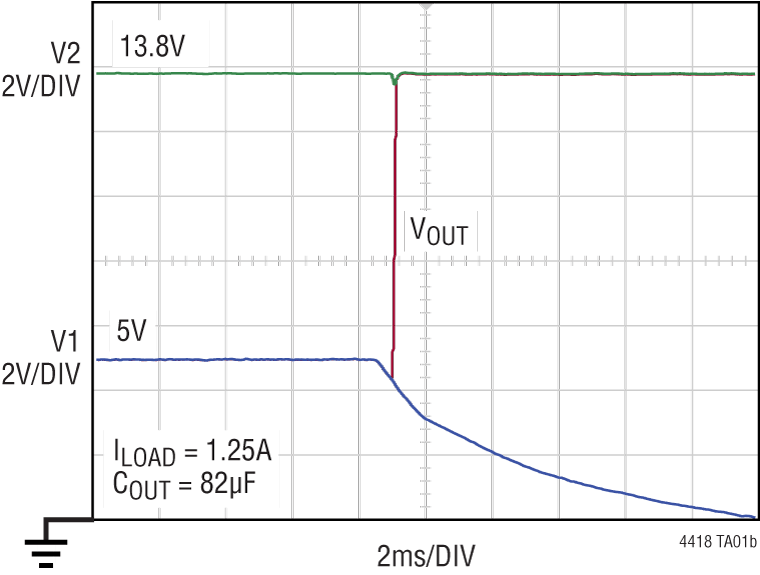

• 快速切换可较大限度减小输出电压降
• 26μA 的低工作电流
• ±1.5% 输入过压 / 欠压保护
• 可调的过压 / 欠压迟滞
• 可级联以适合更多的输入电源

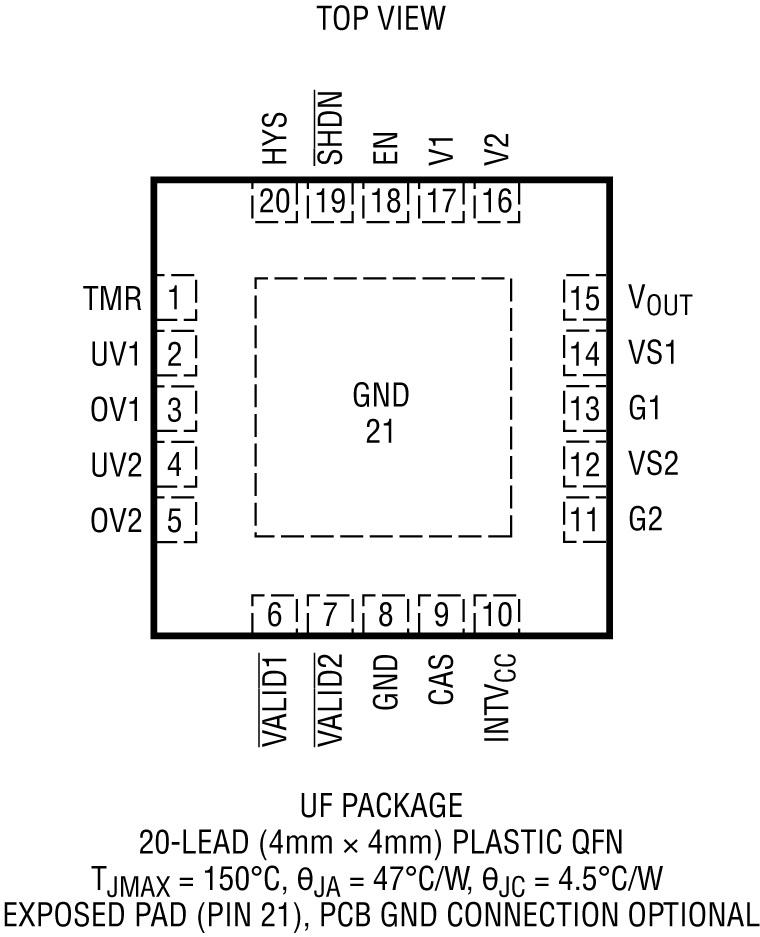

• 20 引脚 4mm x 4mm QFN 封装

产品详情和应用

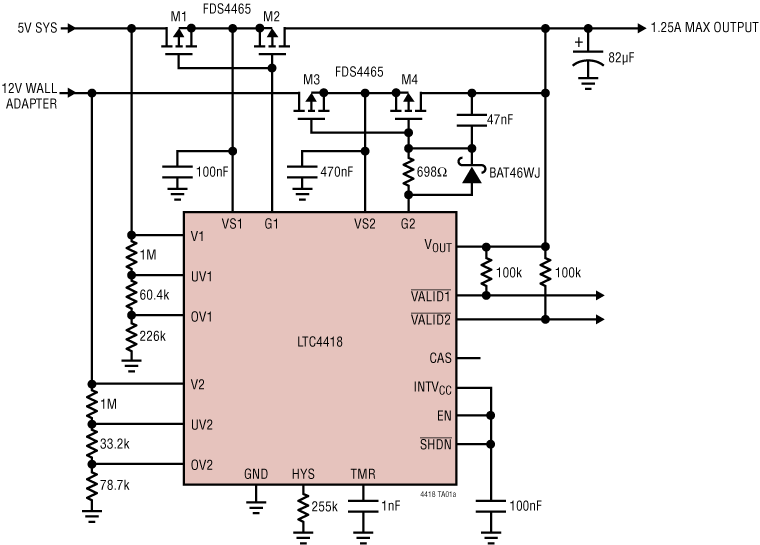

LTC^®4418 可根据优先级和有效性把两个有效电源之一连接至一个公共输出。优先级由引脚分配来确定，V1 被分配了较高的优先级，而 V2 则为较低的优先级。当某个电源的电压连续处于其过压 (OV) 和欠压 (UV) 窗口之内的时间至少为配置的验证时间时，该电源就被定义为“有效”。假如优先级最高的有效输入脱离了 OV/UV 窗口，则立即将该通道断接，并把另一个有效输入连接至公共输出。可将多个 LTC4418 以及三通道器件 LTC4417 级联起来，以在多于 2 个输入之间提供切换。

LTC4418 内置了快速非重叠开关电路以防止发生反向和交叉传导，同时尽量地减少输出压降。栅极驱动器包括一个 6V 箝位以保护外部 MOSFET。一种受控的软启动功能可较大限度地减小启动浪涌电流。当输入电源处于其 OV/UV 窗口之内的持续时间已达到验证时间时，漏极开路 VALID 输出将发出指示信号。验证时间可停用或采用一个外部电容器进行调节。

• 工业手持式仪器
• 高可用性系统
• 电池备份系统
• 服务器和计算机外设
