特性

• 无需使用多个微处理器来实现开关监控功能，因此可降低成本
  • 可配置的润湿电流可提高开关性能
  • 用于控制/回读的SPI接口
  • 内置迟滞和去毛刺功能
  • 中断输出到处理器
• 高通道数降低了PCB面积要求
• 超低工作电流支持在熄火状态下进行扫描，只需从12V电池消耗非常小的电流量
  • 轮询模式下的工作电流超低：88µA（典型值）
• 稳健的开关输入，无需外部保护元件
  • 工作电压范围：5.5V至28V
  • 开关输入可承受42V和电池反接
  • IN0-34 ESD性能符合ISO 10605标准（在线）：±10kV接触放电

产品详情和应用

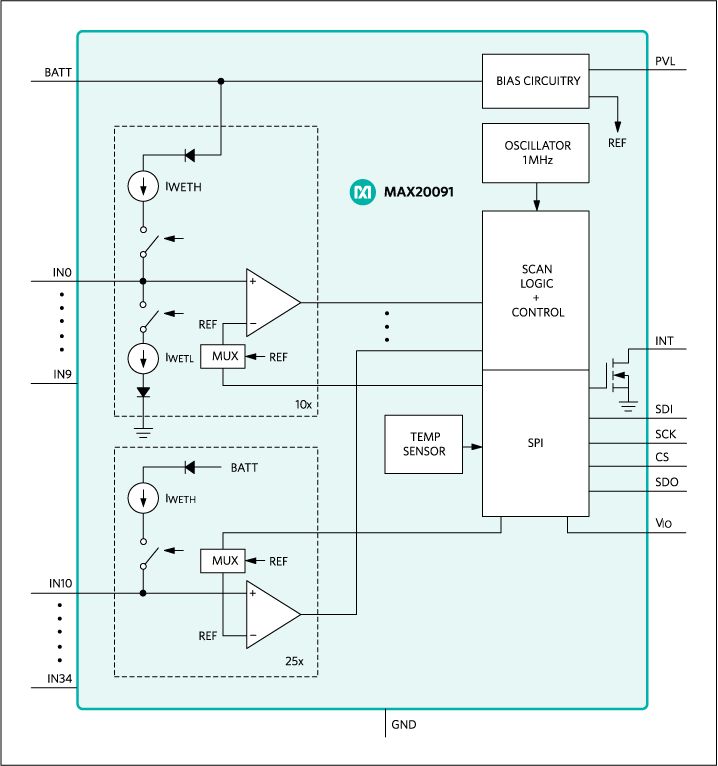

MAX20091是一款汽车应用级35通道汽车触点监控器。十个触点监控器输入可与接地或电池连接的开关一起使用；其他25个输入用于接地开关。

该IC的工作电压范围为5.5V至28V，可承受高达42V的电压。它为低压电路提供保护，以免受高压和电池反接情况的影响。该IC在所有工作条件下都以低电流运行，因此适合用于直接连接到汽车电池的电子控制单元(ECU)。该IC具有可调扫描模式，可减少熄火时消耗的电流，同时保持轮询功能。

该IC具有一个SPI接口，用于监控开关状态和设置器件配置。通过中断输出，器件可在检测到开关状态变化时唤醒本地微控制器。此外，开关状态变化会导致内部稳压器开启。

MAX20091采用紧凑型48引脚TQFN封装，工作温度范围为-40°C至+125°C。

应用

• 汽车车身计算机
• 车门模块
• 智能接线盒
