特性

• 保护高功率便携式设备
  • 较宽工作输入电压保护范围：2.7V至36V
  • 超快关断时间：100ns
  • 内置电荷泵，用于驱动外部N-MOSFET
• 灵活的过压保护设计
  • I²C可调节过压保护触发电平
  • 较宽可调节OVLO门限范围：4V至24V(168级)
  • 预设内部高精度OVLO门限：6.8V±2%
• 附加保护特性提高系统可靠性
  • VBUS短路检测
  • 软启动电路大大降低了输入浪涌电流
  • 内部15ms启动去抖
  • 热关断保护
• 节省空间
  • 8焊球、0.35mm焊距、1.77mm x 1.03mm WLP封装

产品详情和应用

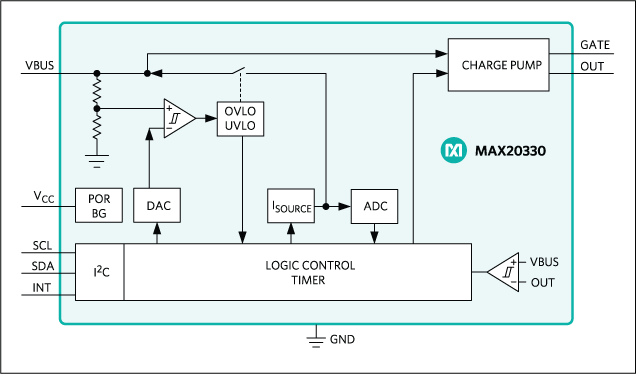

MAX20330为过压控制器，带有VBUS阻抗检测功能。器件驱动外部低R_ON通路，支持要求灵活、可调节OVLO门限的设备。VBUS阻抗检测可检测VBUS上的软短路，并向用户警告潜在的连接器过热。

MAX20330设计用于驱动单个或两个具有低R_ON(10mΩ，最大值)的反向配置N沟道MOSFET。如必要，可使用外部TVS保护器件，防止高能浪涌。

器件采用8焊球(0.35mm焊距、1.77mm x 1.03mm)晶圆级封装(WLP)，工作在-40ºC至+85°C扩展级温度范围。

应用

• 台式计算机
• 平板设备
• 智能电话
• 平板电脑
