ADI亚德诺 MAX25086 产品介绍

2026-03-09 0次

特性

小解决方案
- 最多四个 1.2A 保护开关
- 3V 至 16V 输入电源
- 28V 电池短路隔离 (V_OUT –V_IN)
- 可调电流限制（100mA 至 1.44A）
- 每个通道有独立限制
- 板载 8 位 ADC
- 并联多个通道以获得更高的电流
- 可选的 I2C 地址

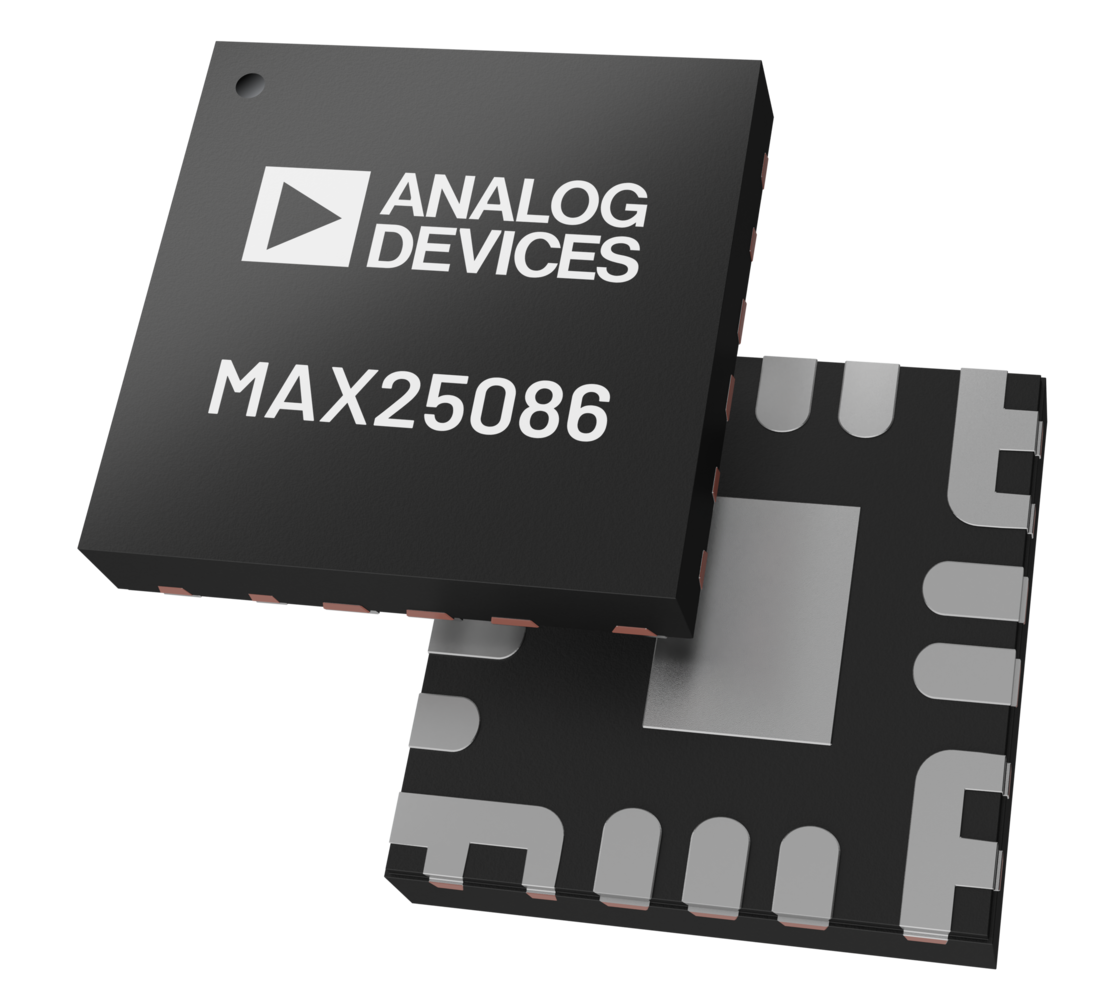

- 小型 (3.5mm x 3.5mm)，16 引脚 FC2QFN 封装
精度
- ±5% 限流精度
- 可选软启动
- 可选软关断
- 6μA 关断电流
- 在 600mA 时，电压下降 120mV

专为安全应用而设计
- 符合 ASIL D 标准
- 短路至 V_BAT/GND/OPEN 诊断
- 差分输出过压诊断
- 输入 UV/OV 诊断
- 通过 I²C 读取电压和电流
- 故障时自动重试
- AEC-Q100，-40°C 至 +125°C

产品详情和应用

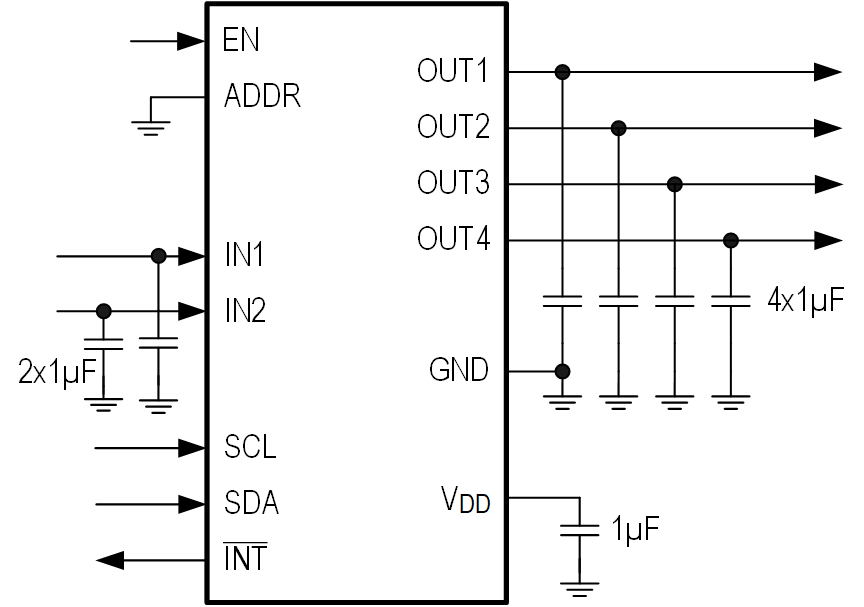

MAX25086–MAX25089 四通道摄像机电源保护器 IC 可向其四个输出通道分别提供高达 1.2A 的恒定负载电流。每个输出均受到单独保护，以防止电池短路、接地短路和过流情况。该 IC 采用 3V 至 16V 的摄像机电源供电，并具有输入 UV/OV 保护功能。600mA 时输入至输出电压降仅为 120mV（典型值）。

该 IC 提供使能输入和 I²C 接口来配置阈值并读取设备的诊断状态。片上 ADC 可以读取通过每个活动通道的电流以及输入和输出电压。

MAX25086–MAX25089 在每个输出通道上分别设有过热关断和过流限制功能，并提供独特的故障诊断功能。所有设备均设计为在 -40°C 至 +125°C 的环境温度范围内运行。

MAX25087 和 MAX25089 符合 ASIL D 标准。

应用

用于雷达和摄像头模块的同轴电缆供电
远程负载保护
