• 允许在带电背板上安全地进行插拔操作
• 8 位 ADC 负责监视电流和电压
• I²C/SMBus 接口
• 宽工作电压范围：2.9V 至 15V
• 可调过流滤波器时间
• 用于外部 N 沟道 MOSFET 的高端驱动
• 无需外部栅极电容器
• 输入过压/欠压保护功能
• 在故障之后可选择锁断或自动重试
• 在故障发生之后向主机发出警示信号
• 具折返功能的浪涌电流限制

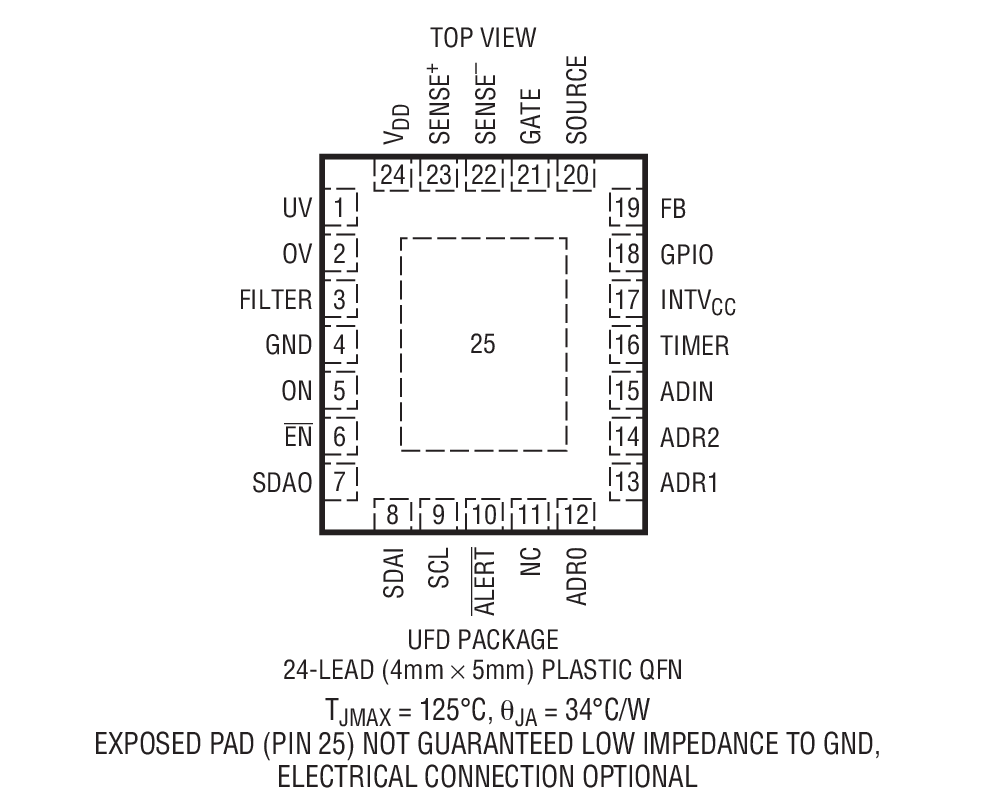

• 采用 24 引脚 4mm x 5mm QFN 封装

产品详情和应用

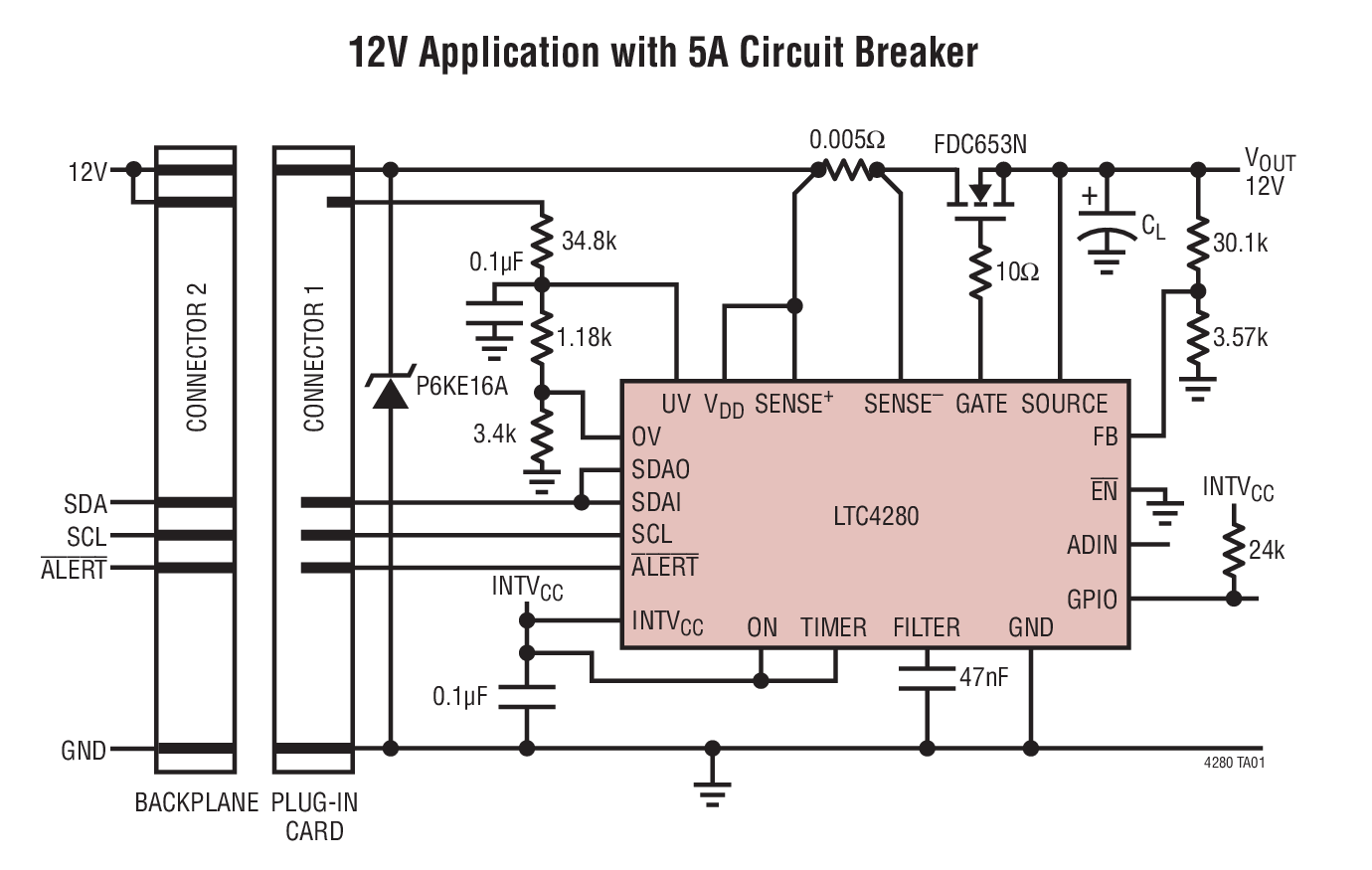

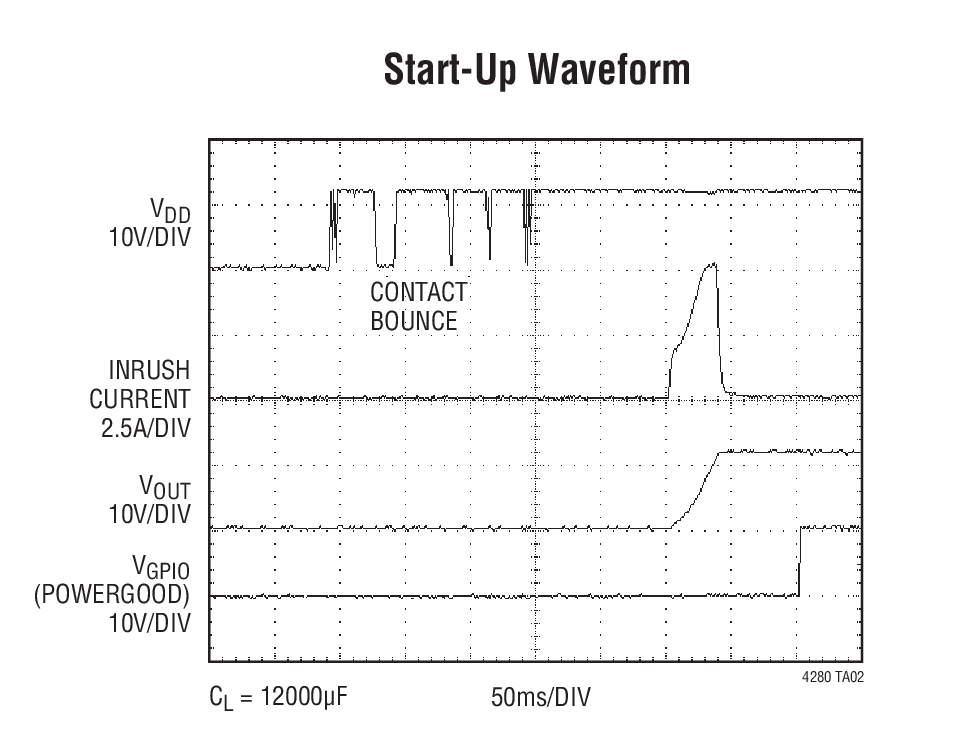

LTC^®4280 热插拔 (Hot Swap^™) 控制器允许在一块带电背板上安全地进行电路板的插拔操作。通过采用一个外部 N 沟道传输晶体管，可使电路板电源电压和浪涌电流以一种可调速率斜坡上升。一个 I²C 接口和板上 ADC 实现了负载电流、电压和故障状态的监视功能。

该器件具有可调模拟折返电流限制功能和一个 FILTER 引脚，该引脚用于设定在宣布发生故障之前器件处于过流状态的时间。一个 I²C 接口可以将该器件配置成在 LTC4280检测到一个故障之后执行锁断或自动再起动操作。

该控制器还具有一些附加功能，包括：当发生故障时中断主机、当输出电源良好时进行通报、检测负载板卡的插拔、以及在板卡插入时自动上电或等待一个 I²C 指令来接通器件。
