特性

• 允许在带电背板上安全地进行电路板的插拔操作
• 可控制三个电源电压：范围为 1.7V 至 16.5V，并且 V_CC1 ≥ V_CC2 ≥ V_CC3
• 具浪涌电流限制功能的可编程软起动，无需外部栅极电容器
• 无需外部栅极电容器，可实现较快的关断时间
• 双级过流故障保护
• 可编程过流响应时间
• 可编程过压保护
• 自动重试或闭锁模式操作
• 独立的 N 沟道 FET 高压侧驱动器
• 用户可编程电源电压上电速率
• FBn 引脚负责监视 V_OUTn 并向 RESETn 发出指示信号
• 干扰滤波器可消除杂散  RESETn  信号



产品详情和应用

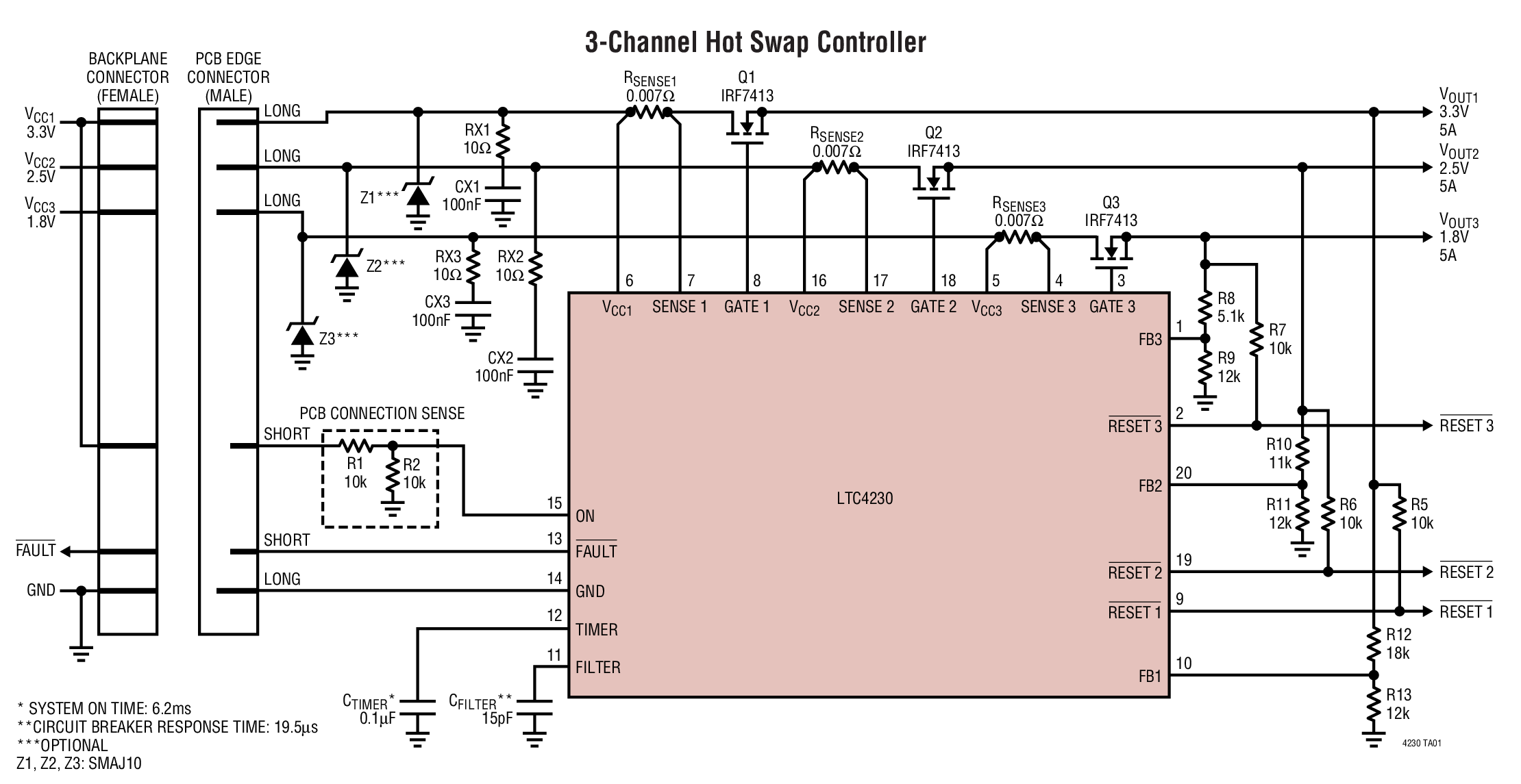

LTC^®4230 是一款三通道热插拔 (Hot Swap^™) 控制器，其允许在带电背板上安全地进行电路板的插拔操作。内部高压侧开关驱动器用于控制一个外部 N 沟道 MOSFET 的栅极，以获得1.7V 至 16.5V 的电压电源范围。LTC4230 在可编程启动周期里提供了软起动和浪涌电流限制功能。

片内电流限制比较器负责提供双级过流电路断路器保护作用。慢速比较器在 V_CCn – 50mV 跳变，并在10μs (或由一个外部滤波电容器设置的时间) 内启动。快速比较器则在 V_CCn – 150mV 跳变，且通常可在 500ns 的时间内做出响应。

FBn 引脚用于监视其自身的输出电源电压，并向其 RESET 引脚发出指示信号。ON 引脚负责接通和关断芯片，而且可用于提供复位功能。另外，LTC4230 还凭借 FAULT 和 FILTER 引脚的功能性提供了包括故障指示、自动重试或闭锁模式、可编程电流限制响应时间等额外的功能。

• 电子电路断路器
• 带电电路板的插拔 (在背板或可拆卸式板卡上)
• 工业高压侧开关 / 电路断路器
