特性

• PCI Express兼容
• 为单路PCI-E插槽的12V、3.3V和3.3V辅助电源提供热插拔控制
• 为辅助电源提供集成的功率MOSFET
• 控制dI/dt和dV/dt
• 过流/短路条件下提供有源限流保护
• 可编程限流超时
• 具有可编程上电复位(POR) (默认值为160ms)功能的/PWRGD信号输出
• 发生过流与过热故障时闭锁/FAULT信号输出
• 输入/输出切换带有4.4ms去抖
• 在线检测输入
• 强制导通输入便于测试
• 热关断
• 允许通过SMBus接口的I/O扩展器进行控制

产品详情和应用

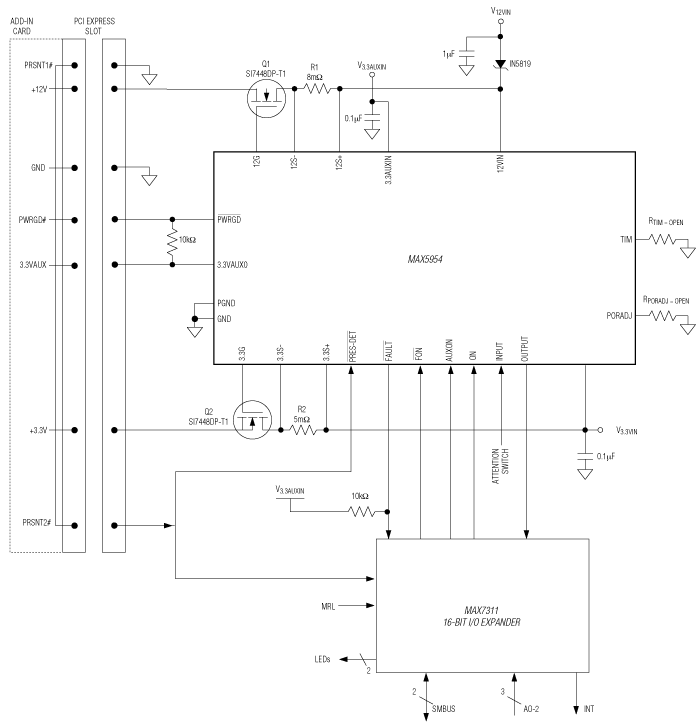

MAX5954热插拔控制器为PCI Express®应用而设计。该器件可对单路PCI Express (PCI-E)插槽的12V、3.3V和3.3V辅助电源提供热插拔控制。MAX5954的逻辑输入/输出可直接与系统热插拔控制器连接，或与SMBus™外部I/O扩展器连接。器件中包括集成的去抖提示开关和在线检测信号，从而简化系统设计。

MAX5954驱动两个外部n沟道MOSFET，用来控制12V和3.3V主输出。3.3V辅助输出通过内部0.3Ω n沟道MOSFET控制。内部电荷泵为12V输出提供栅极驱动，而3.3V输出的栅极驱动由12V输入电源提供。3.3V辅助输出完全独立于主输出，并有自己的电荷泵。

上电时，MAX5954保持所有外部MOSFET断开，直到电源升至各自的欠压锁定(UVLO)门限以上。在辅助输入电源上升到UVLO门限以上之前，器件保持内部MOSFET断开。接到导通命令时，MAX5954以恒定的栅极电流缓慢开启外部与内部MOSFET，以限制电源的浪涌电流。MAX5954始终限制所有输出电流，若过流条件持续时间超过可编程超时周期，器件关断输出。若管芯温度超过+150°C，热保护电路也会关断所有输出。发生过流或过热故障后，MAX5954L发生闭锁，而MAX5954A在经过重启时间后自动重新启动。该器件采用36引脚(6mm x 6mm)薄型QFN封装，工作在-40°C至+85°C温度范围。

应用

• 台式/移动服务器平台
• 嵌入式设备
• 服务器
• 工作站
