特性

• 从两个输入中选择优先级最高的有效电源
• 宽工作电压范围：1.8V 至 18V
• 内部双 2Ω、0.5A 开关
• 3.6μA 的低工作电流
• 低的 320nA V2 电流 (当 V1 连接至 OUT)
• 可隔离反向和交叉传导电流
• 可提供至 –15V 的反向电源保护
• V2 新鲜度密封 / 装运模式
• 准确度为 ±1.5% 的可调切换门限
• 准确度为 ±2.3% 的两个辅助电压比较器
• 过流和热保护

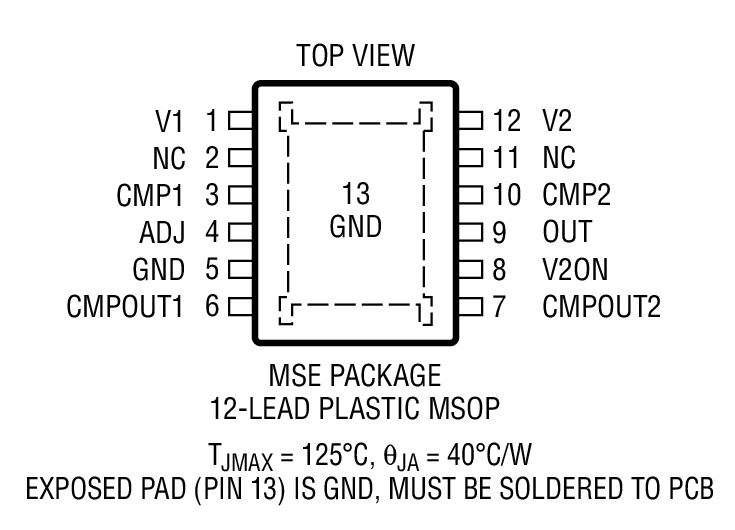

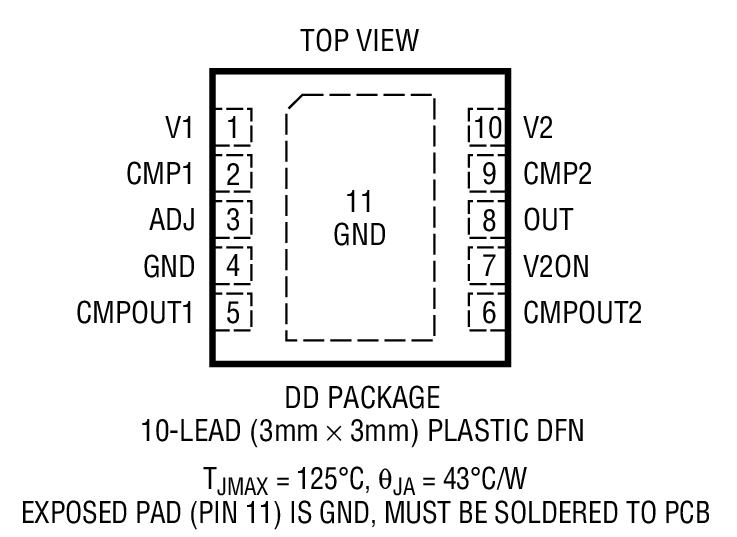

• 耐热性能增强型 10 引脚 3mm x 3mm DFN 封装和 12 引脚裸露衬垫 MSOP 封装



产品详情和应用

LTC^®4419 是一款具有低工作电流的双输入单片式 PowerPath^™ 优先级排序器，其可在欠压和电源缺失的情况下为保持关键电路的有效运行提供后备切换。与二极管 “或” 产品不同，该器件从闲置电源吸收的电流极小，即使其电压高于工作电源也不例外。

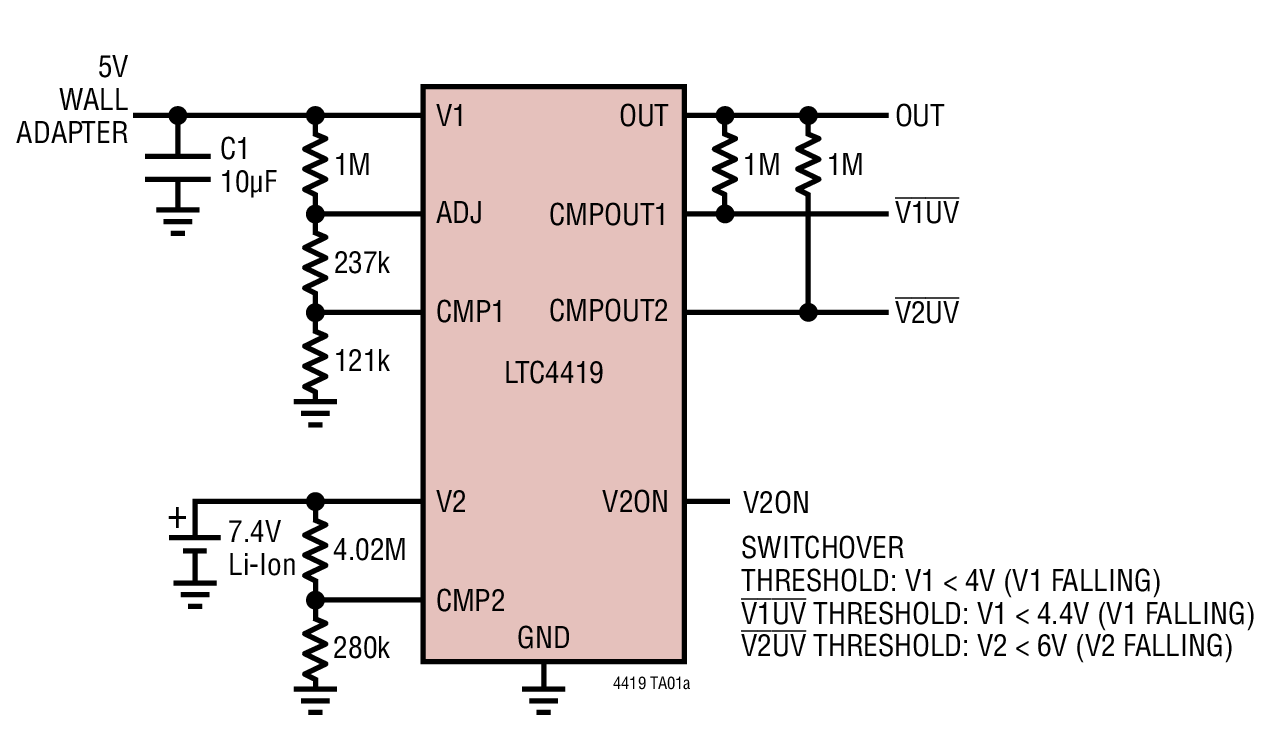

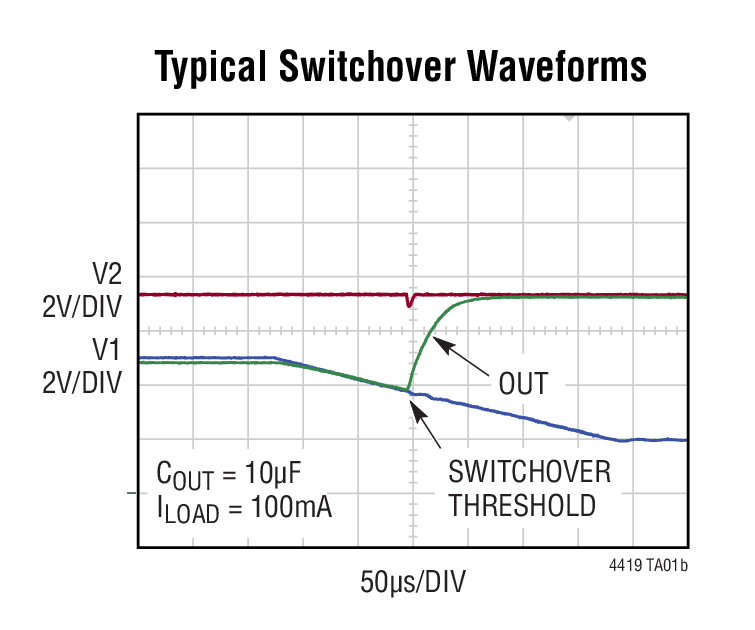

内部 2Ω、电流限制 PMOS 开关提供从一个主输入 (V1) 或一个后备输入 (V2) 至输出的电源通路选择。一个通过外部阻性分压器设定的可调电压监视器在设定 V1 至 V2 切换门限的过程中提供了灵活性。当主输入 V1 下降时，ADJ 监视器输入使 OUT 切换至 V2。快速非重叠切换电路负责防止发生反向和交叉传导，同时尽量减小输出压降。

LTC4419 内置了两个具漏极开路输出的辅助比较器，可提供灵活的电压监视。V2ON 输出指示 V2是否在给 OUT 供电。新鲜度密封模式用于避免 V2 电池在贮存或装运期间放电。

• 低功率电池后备
• 便携式设备
• 销售点 (POS) 设备
