特性

• 可调节限流(250mA至2500mA)
• ±10%过流门限精度(500mA - 2.5A)
• 32mΩ (典型值)，低R_ON
• +2.3V至+5.5V电源电压范围
• 反向电流保护
• 短路保护
• 热关断保护
• 130µA (典型值)低工作电流
• 关断状态下具有低至1µA (最大)的反向电流
• 小尺寸、8引脚、2mm x 2mm TDFN封装

产品详情和应用

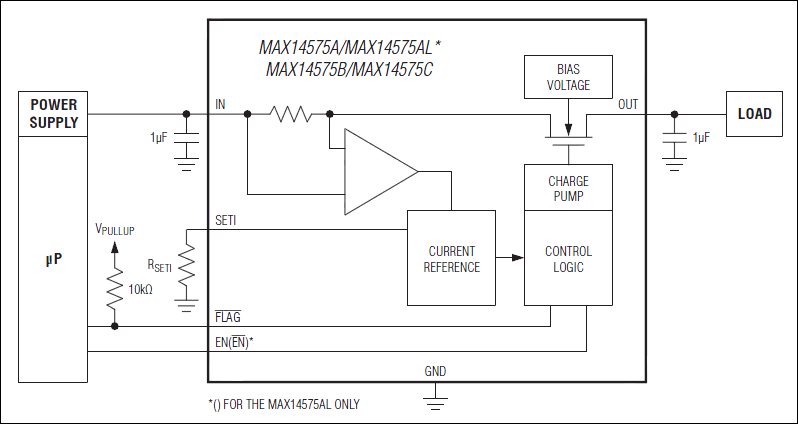

MAX14575A/MAX14575AL/MAX14575B/MAX14575C可调节限流开关具有内部限流特性，可避免主器件由于负载故障而损坏。这些可调节限流开关在+2.3V至+5.5V工作电压范围内具有低至332mΩ的导通电阻。电流限制可在250mA至2.5A范围调节，理想用于驱动大的容性负载，以及其它大电流负载开关应用。

该系列产品能够以不同方式处理过流事件，具体取决于所选定的型号。MAX14575A/MAX14575AL提供重试模式，MAX14575A采用高电平有效使能控制(EN)，MAX14575AL采用低电平有效使能控制(/EN)。MAX14575B具有闭锁模式，MAX14575C则提供连续限流模式。其它安全特性包括：热关断保护(避免过热)、反向电流保护(避免电流从被驱动设备倒灌到输入源)，请参考选型指南。

MAX14575A/MAX14575AL/MAX14575B/MAX14575C采用8引脚、2mm x 2mm TDFN小尺寸封装，工作在-40°C至+85°C扩展级温度范围。

应用

• Data调制解调器卡
• 便携式媒体播放器
• 蜂窝电话RF功率放大器
• SDXC车载电源保护
• USB端口
• UTCA/ATCA平台
