ADI亚德诺 ADM1281 产品介绍
2026-03-09
0次
特性
- ADM1278 的直接替代品
- ±0.3% 精度，IOUT，VIN，VOUT 和温度的 12 位 ADC
- 短路响应时间为 290 纳秒
- 检测到 FET 健康故障时关断
- 恒定功率折返，实现更严格的 FET SOA 保护
- 具有可编程警告和关断阈值的远程温度检测功能
- 电阻可编程 5 mV 至 25 mV VSENSE 限流值
- 可编程启动限流值
- 1% 准确度的 UV、OV 和 PWRGD 阈值
- 分离热插拔和电源监视器输入，以允许额外的外部 ADC 滤波
- 报告一段时间内的电力和能源消耗
- 用于电流、电压和功率的峰值检测寄存器
- PROCHOT 功率调节功能
- PMBus 快速模式兼容接口

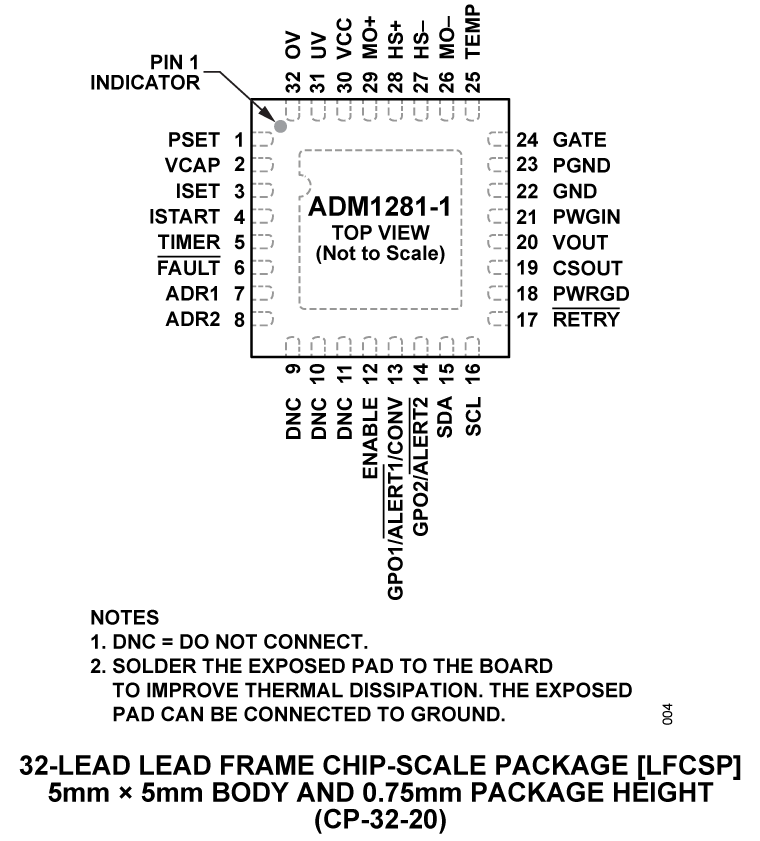

- 采用 32 引脚 5 mm x 5 mm LFCSP 封装
产品详情和应用
ADM1281 是一种高压大电流热插拔控制器，可将该控制器板从带电的背板上安全地卸下或插入。它还具有通过集成的 12 位模数转换器（ADC）回读电流、电压、功率和温度的功能，可使用 PMBus™ 接口进行访问。负载电流是使用内部电流检测放大器来测量的，该放大器通过 HS+ 和 HS− 引脚测量电源路径中检测电阻两端的电压。默认限流值为 20 mV，但如果需要，可以调整此限制。
ADM1281 通过 GATE 引脚控制电源路径中外部 N 沟道 FET 的栅极电压，从而限制流过检测电阻的电流。检测电压以及负载电流维持在预设的最大值以下。ADM1281 通过限制 FET 在电流达到最大值时保持导通的时间来保护外部 FET。该限流时间通过选择连接到 TIMER 引脚的电容器来设置。此外，还采用恒定功率折返方案来控制上电和故障条件下 MOSFET 的功率耗散。可以设置此功率的级别以及定时器调节时间，以确保 MOSFET 保持在安全工作区域（SOA）限制内。
如果发生短路事件，快速内部过流检波器会在 290 纳秒内做出响应并发出信号让栅极关闭。2400 mA 下拉套件确保快速 FET 响应。
ADM1281 具有过压（OV）和欠压（UV）保护功能，可使用 UV 和 OV 引脚上的外部电阻分压器进行编程。可以使用 PWRGD 信号检测输出电源何时有效，并使用 PWGIN 引脚准确监控输出。
ADM1281 采用 32 引脚 LFCSP 封装，带有 RETRY 引脚，可配置为在发生过流故障时自动重试或锁断。
应用
- 服务器
- 电力监控和控制/电力预算
- 电信和数据通信设备
