特性

• 双通道 50mΩ 单片式理想二极管
• 1.7V 至 5.5V 工作范围
• 每个二极管高达 4A 的可调电流限值
• 低反向漏电流 (1μA 最大值)

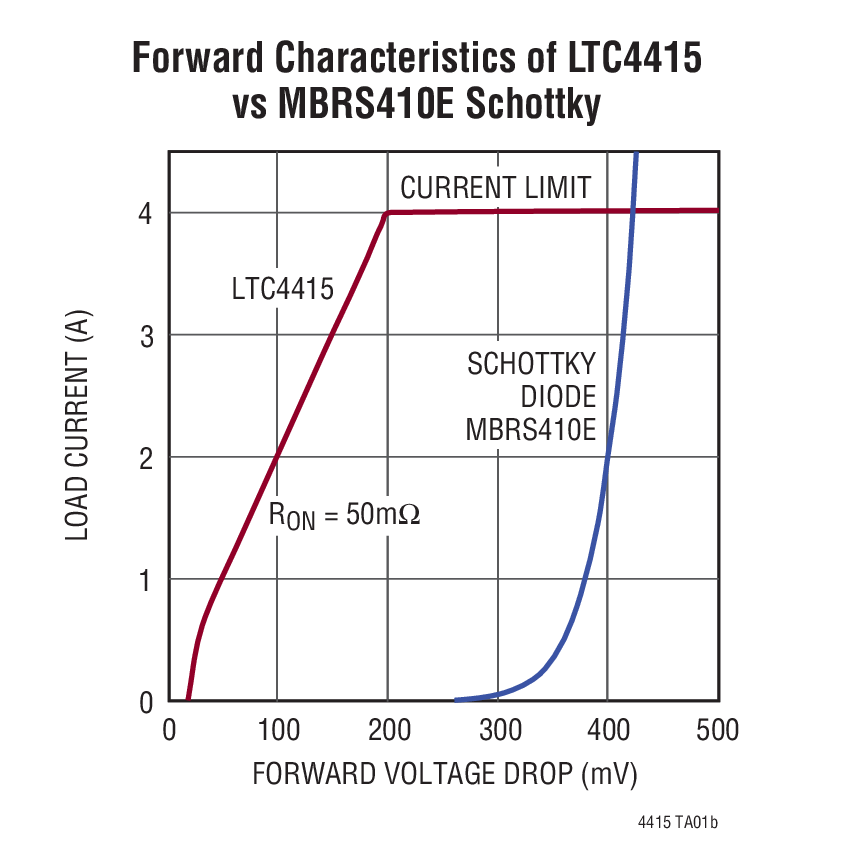

• 15mV 正向压降 (在稳压状态)
• 利用二极管“或”实现平稳切换
• 负载电流监视器
• 用于设定切换的高精度使能门限
• 软起动用于限制启动时的浪涌电流
• 状态引脚用于指示二极管正向导通
• 带警报的电流及热限

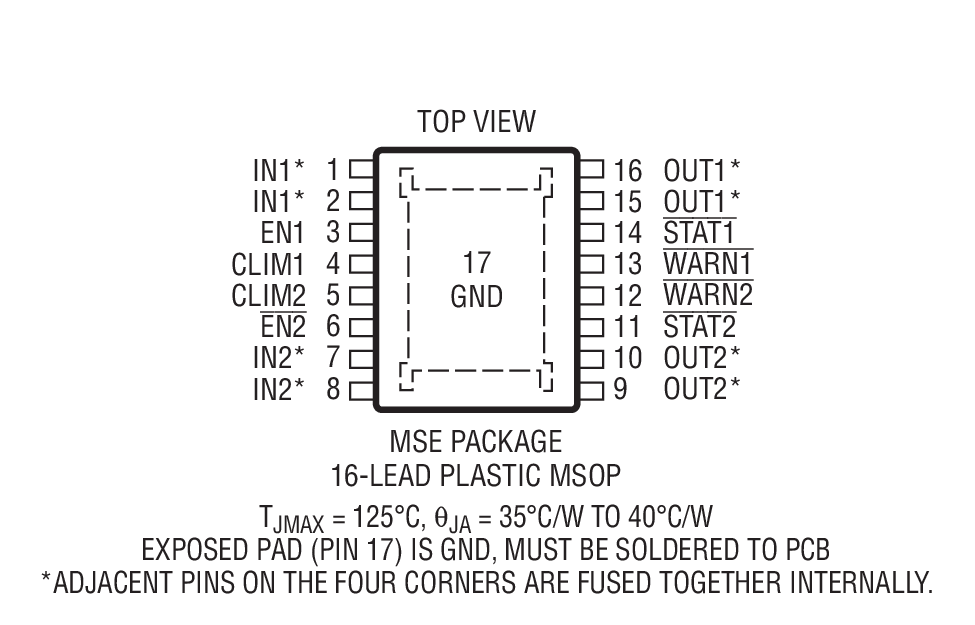

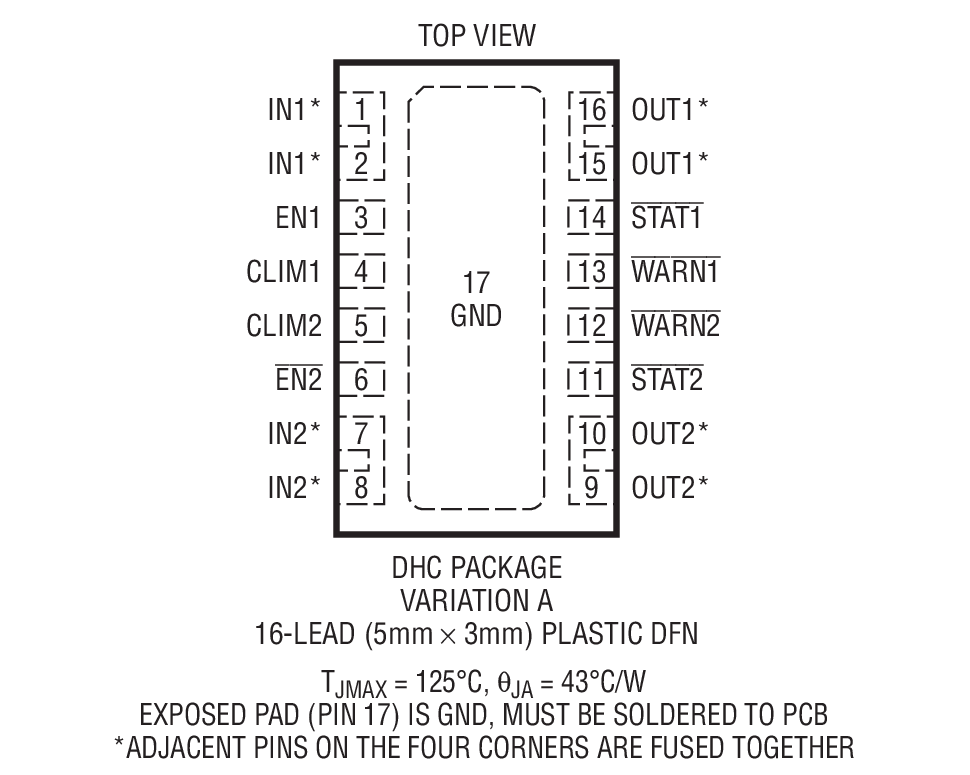

• 耐热性能增强型 16 引脚 MSOP 封装和 DFN (3mm x 5mm) 封装

产品详情和应用

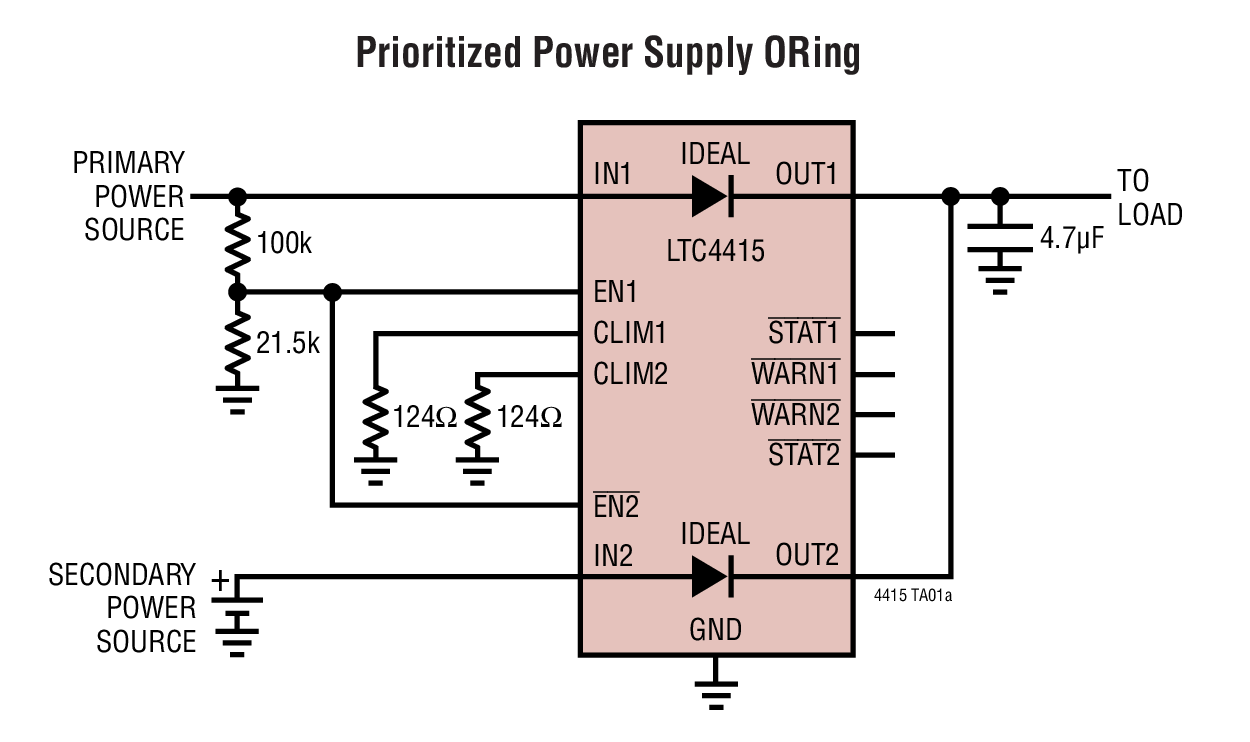

LTC^®4415 包含两个单片式电源通路 (PowerPath^™) 理想二极管，各能提供高达 4A 的电流，并具 50mΩ 的典型正向导通电阻。在低电流条件下，二极管电压降在正向导通期间被调节至 15mV，从而扩大了电源工作范围并确保在电源切换过程中不会产生振荡。从 OUT 流至 IN 的反向电流小于 1μA，因而使得该器件非常适合于电源“或”应用。

采用输入 EN1 和 EN2 对两个理想二极管进行独立使能及优先级排序。输出电流限值可以采用 CLIM 引脚上的电阻器在 0.5A 至 4A 之间独立调节。此外，还能通过 CLIM 引脚电压来监视理想二极管电流。

漏极开路状态引脚在理想二极管处于正向导通状态时发出指示信号。当芯片温度接近热停机门限、或者输出负载超过电流限制门限时，对应的报警引脚将被拉至低电平。

• 大电流电源通路开关
• 电池和墙上适配器二极管“或”
• 后备电池二极管“或”
• 逻辑控制型大电流电源开关
• 超级电容器“或”
• 多电池共享
