特性

• ±40V过压保护
• 断电时信号路径开路
• 通电时信号路径电阻为100Ω
• +25°C时的最大路径漏电流：1nA
• 最大电源电压额定值：44V
• 自动保护；无编程或控制

产品详情和应用

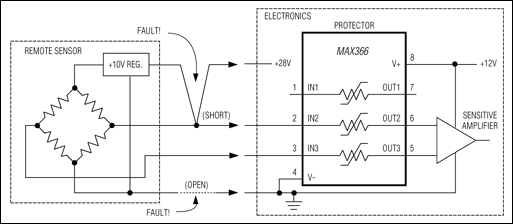

MAX366和MAX367是多路、双端电路保护器。每个双端器件都与信号线串联放置，可保护敏感电路元件，使其免受接近或超过正常电源电压的电压影响。这些器件用于敏感电路连接到外界的接口处，并且在上电、断电或故障条件下可能会遇到破坏性电压（超过电源轨高达35V）。

MAX366和MAX367各包含三个和八个独立的保护器。它们可以使用单极（4.5V至36V）或双极（±2.25V至±18V）电源保护模拟信号。每个保护器均为对称结构。输入和输出端子可以自由互换。

这些器件均为压敏MOSFET晶体管阵列，加电时常开，断电时通常为开路。使用±10V电源时，在+25°C下的导通电阻最大为100Ω，漏电流小于1nA。

当信号电压超过任一电源电压或处于任一电源电压的大约1.5V以内时（包括断电时），双端电阻会急剧增加，从而限制故障电流以及对敏感电路的输出电压。开关的受保护侧保持正确的极性并将电压箝位在供电轨以下约1.5V。没有进入或脱离故障条件的"毛刺"或极性反转。

应用

• 自动测试设备(ATE)
• 数据采集
• 热插拔板/系统
• 过程控制系统
• 冗余/备份系统
• 高灵敏度仪表
