ADI亚德诺 MAX17614 产品介绍
2026-03-09
0次
特性
- 理想二极管工作性能
- 快速反向电流阻断保护(140ns)
- 无缝电源切换
- 强大的保护功能有助于减少系统停机时间
- 宽输入电源电压范围：+4.5V至+60V
- 无需瞬态电压抑制器(TVS)即可承受高达35V输入电源的热插拔
- 负输入容差达-65V
- 低 RON 130mΩ （典型值）
- 热关断保护
- 可编程启动消隐时间
- -40°C至+125°C扩展温度范围
- 灵活的设计选项支持复用并减少重新认证
- 输入欠压保护(UVLO)和过压保护(OVLO)阈值可调
- 整个温度范围内的可编程正向限流值：0.15A至0.3A（精度为+3.6%和-3.3%）以及0.3A至3A（精度为±3.3%）
- 可编程限流故障响应：自动重试、连续和闭锁模式
- 内置故障指示信号：UVOV和FLAG
- 节省电路板空间，减少外部BOM数量

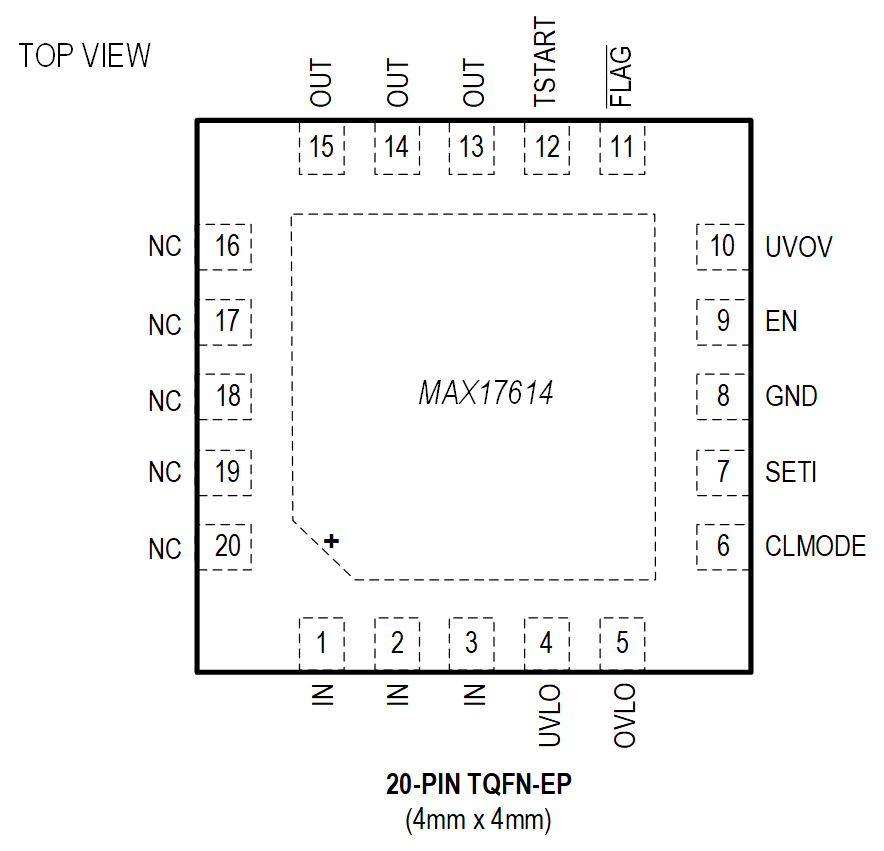

- 20引脚、4mm x 4mm、TQFN-EP封装
- 集成背靠背nFET
产品详情和应用

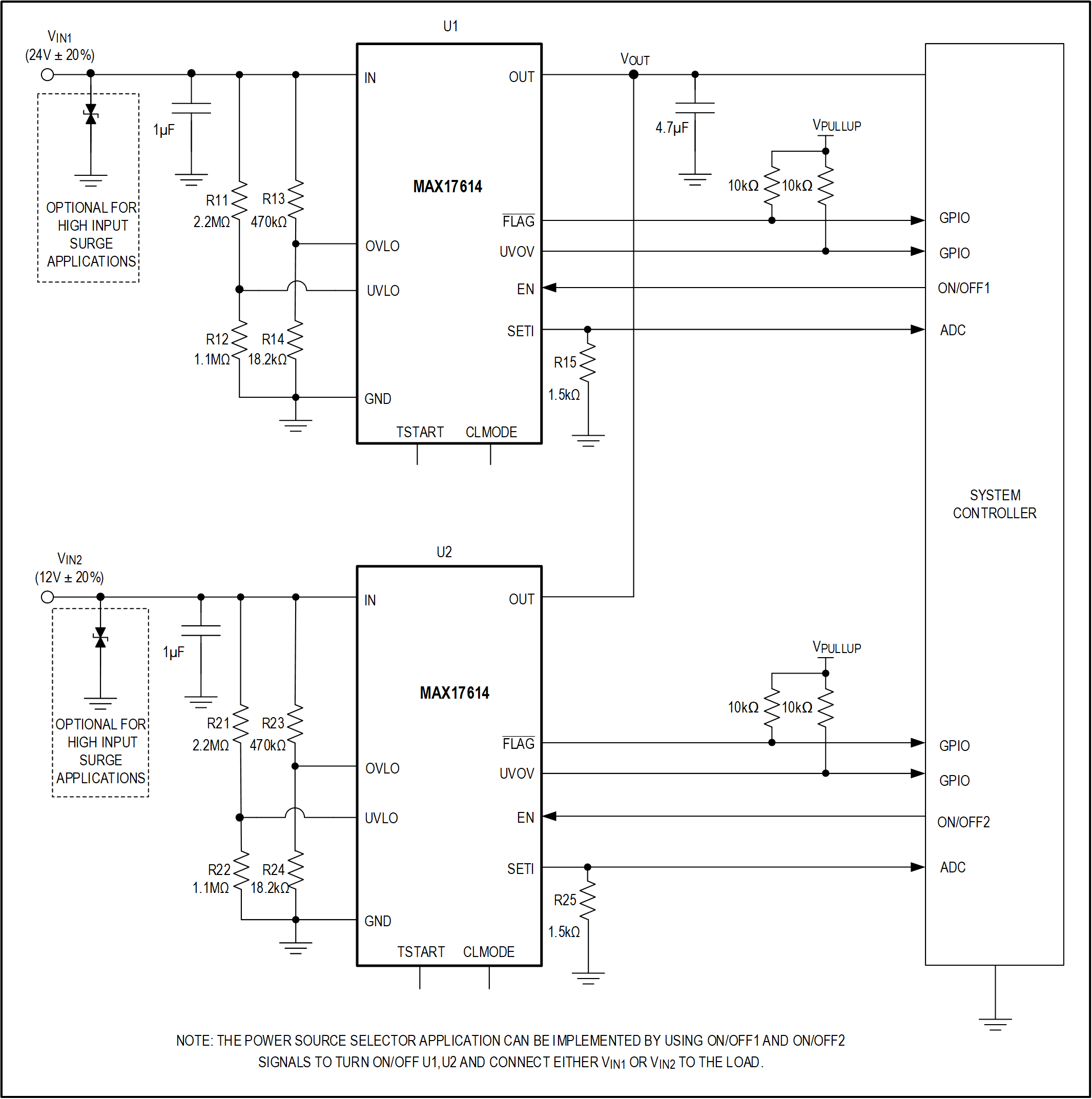

MAX17614理想二极管/电源选择器件为系统提供可调保护边界，以防止高达+60V和-65V的正负输入故障，以及高达3A的输出负载电流。该器件集成两个串联的内部nFET，其累积RON低至130mΩ（典型值），可用于实现理想二极管功能，以提供反向输入电压和反向电流保护，同时提高系统效率。输入欠压保护可在4.5V至59V之间编程设置，而过压保护可在5.5V至60V之间独立编程设置。此外，该器件具有设置为4.2V（典型值）的内部默认UVLO上升阈值。
该器件由主监控系统通过EN引脚使能或禁用。这进而又提供了一个开关操作来打开或关断对连接负载的供电。
为限制通过该器件的电流，在SETI和GND之间连接有一个电阻，用于设置限流值。限流值可在0.15A至3A范围内进行设置。当器件电流达到或超过设定限流值时，可通过控制内部nFET Q2将电流限制在设定的限值范围内。该器件提供三种限流模式：自动重试、连续和闭锁。SETI引脚还提供一个以GND为基准的电压，其在正常操作下与器件电流成正比。SETI引脚上出现的电压可能会被监控系统中的模数转换器(ADC)读取，以记录瞬时器件电流。
该器件提供FLAG 和UVOV通信信号来指示不同的工作和故障信号。通信信号引脚为开漏型，需要外部上拉电阻来调整到适当的系统接口电压。
该器件提供内部热关断保护，防止功耗过大。
应用
- 小尺寸整体解决方案
- 更快的响应时间
- 高精度限流
