特性

• 提高充电器的兼容性
  • USB(CDP)仿真
    • CDP智能识别
    • CDP自动识别
  • 符合新型USB充电(BC) 1.2标准
  • 向下兼容USB充电标准
  • 符合中国YD/T1591-2009充电标准
  • 支持待机充电模式，兼容Apple BC 1.2版设备
• 提供极大的设计灵活性
  • 由I²C控制多种模式(MAX14640/MAX14651)
  • CB0和CB1引脚控制各种自动、手动充电状态
• 以高集成度设计提高系统性能
  • 支持远程唤醒
  • 低分布电容的USB2.0高速开关控制充电模式
  • 自动限流开关控制
  • DP/DM具有±15kV ESD防护
• 占用最小的PCB面积
  • 8引脚、2mm × 2mm TDFN封装

产品详情和应用

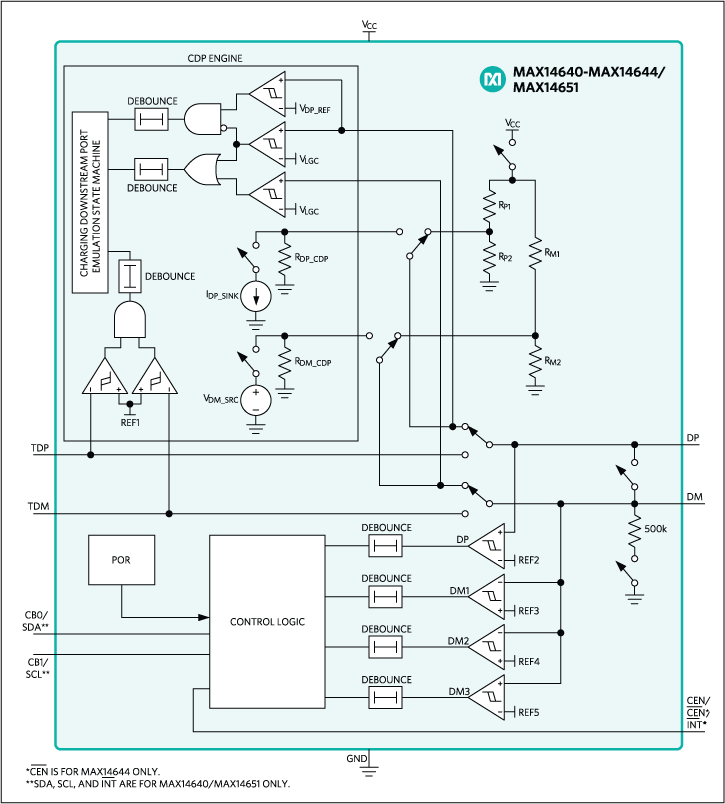

MAX14640-MAX14644/MAX14651是下一代USB2.0主机充电适配器仿真器，内置USB高速模拟开关和USB适配器仿真电路。

MAX14640/MAX14651通过一个I²C接口，以不同的地址选择配置充电方式。MAX14641-MAX14644则通过两个GPIO输入(CB1/CB0)配置，支持USB数据和自动充电模式。在充电下行端口(CDP)直通模式下，器件模拟CDP功能的同时支持正常的USB数据通信。MAX14641/MAX14642/MAX14643的CEN输出用作高电平有效的CLS使能输入，MAX14644的/CEN输出则用于低电平有效/CLS使能输入，重新开启连接在USB主机的外设。

MAX14640-MAX14644/MAX14651具有2A大电流自动检测模式；MAX14641具有1A强制大电流模式，而非常规的DCP模式；MAX14640/MAX14651能够通过I²C配置，支持各种专用的充电模式，如DCP、Apple® 1A/2A强制模式，或Apple 的1A/2A自动模式。

有效工作状态(S0)下，所有器件支持CDP和标准下行端口(SDP)充电；待机状态(S3/S4/S5)下，支持专用充电端口(DCP)。所有器件可通过监检DM_实现低速远程唤醒，MAX14642还支持休眠模式(S3)下的远程唤醒功能。

MAX14640-MAX14644/MAX14651提供8脚、2mm × 2mmTDFN-EP封装，工作温度为-40°C到+85°C。

应用

• 笔记本/台式电脑
• 通用充电器含iPod®/iPhone®/iPad®
• USB集线器
