ADI亚德诺_LTC4215-1_产品介绍

ADI亚德诺 LTC4215-1 产品介绍

2026-03-09 0次

特性

允许在带电背板上安全地插入
8 位 ADC 负责监视电流和电压
I²C/SMBus 接口
宽工作电压范围：2.9V 至 15V

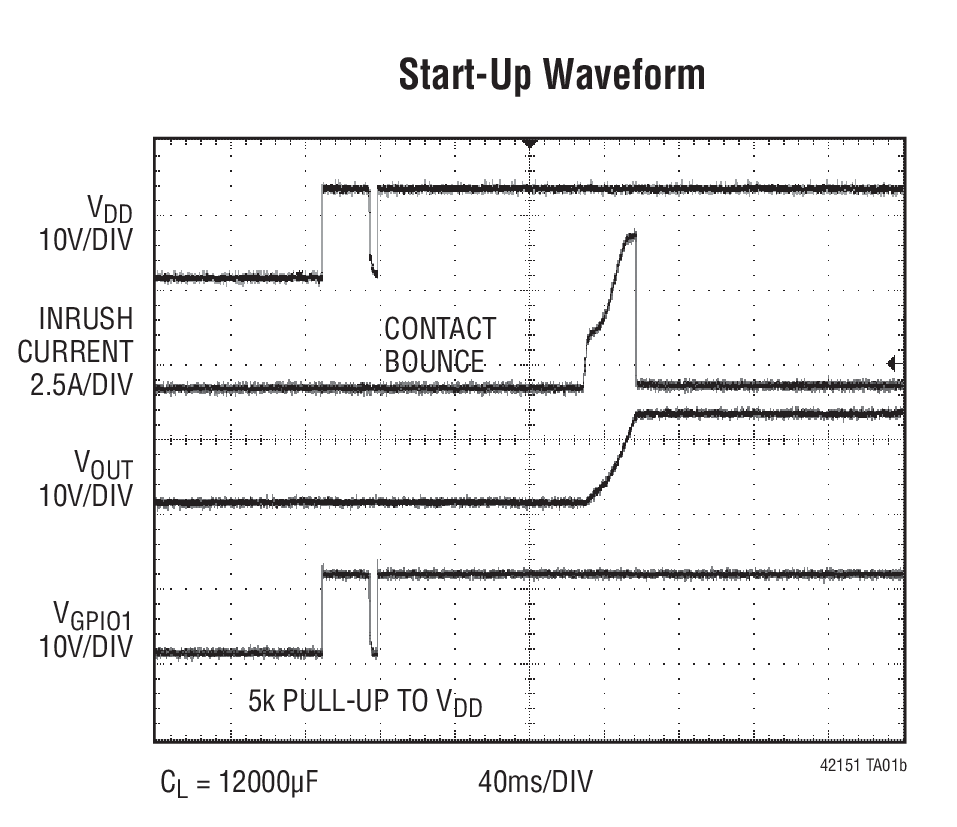

dI/dt 控制的软起动
电路断路器超时：20µs (LTC4215-1) 或 420µs (LTC4215-3)
三个通用输出

用于外部 N 沟道 MOSFET 的高端驱动
无需外部栅极电容器
输入过压 / 欠压保护
在故障之后可任选锁断或自动重试
在发生故障之后向主机发出报警信号
具折返功能的浪涌电流限制

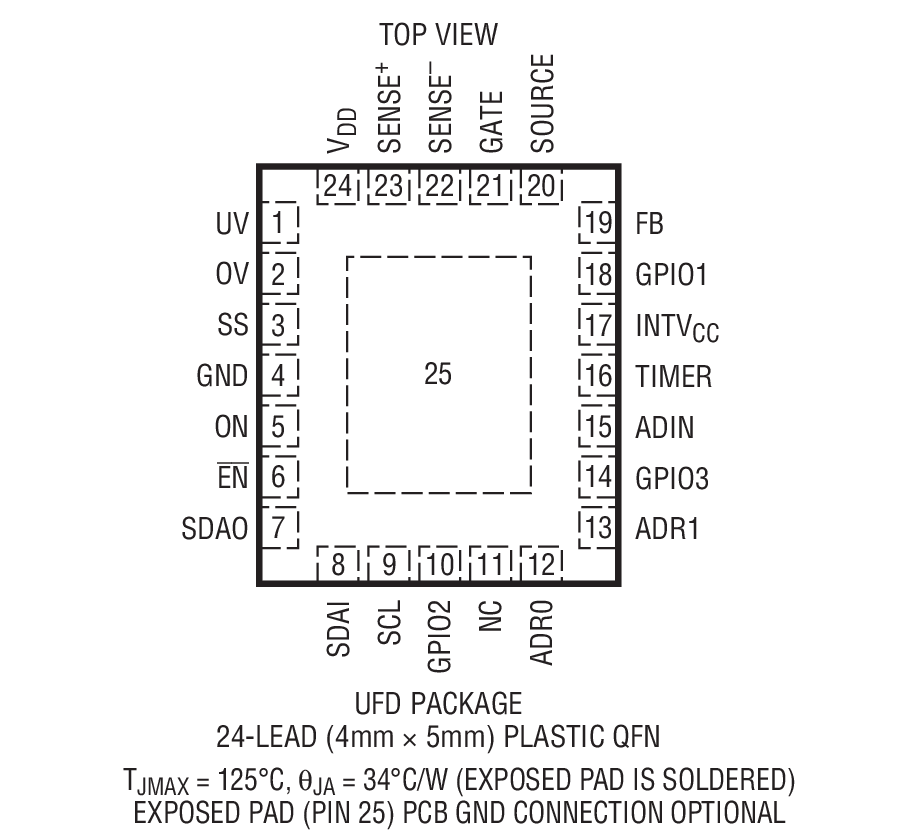

采用 24 引脚 (4mm x 5mm) QFN 封装

产品详情和应用

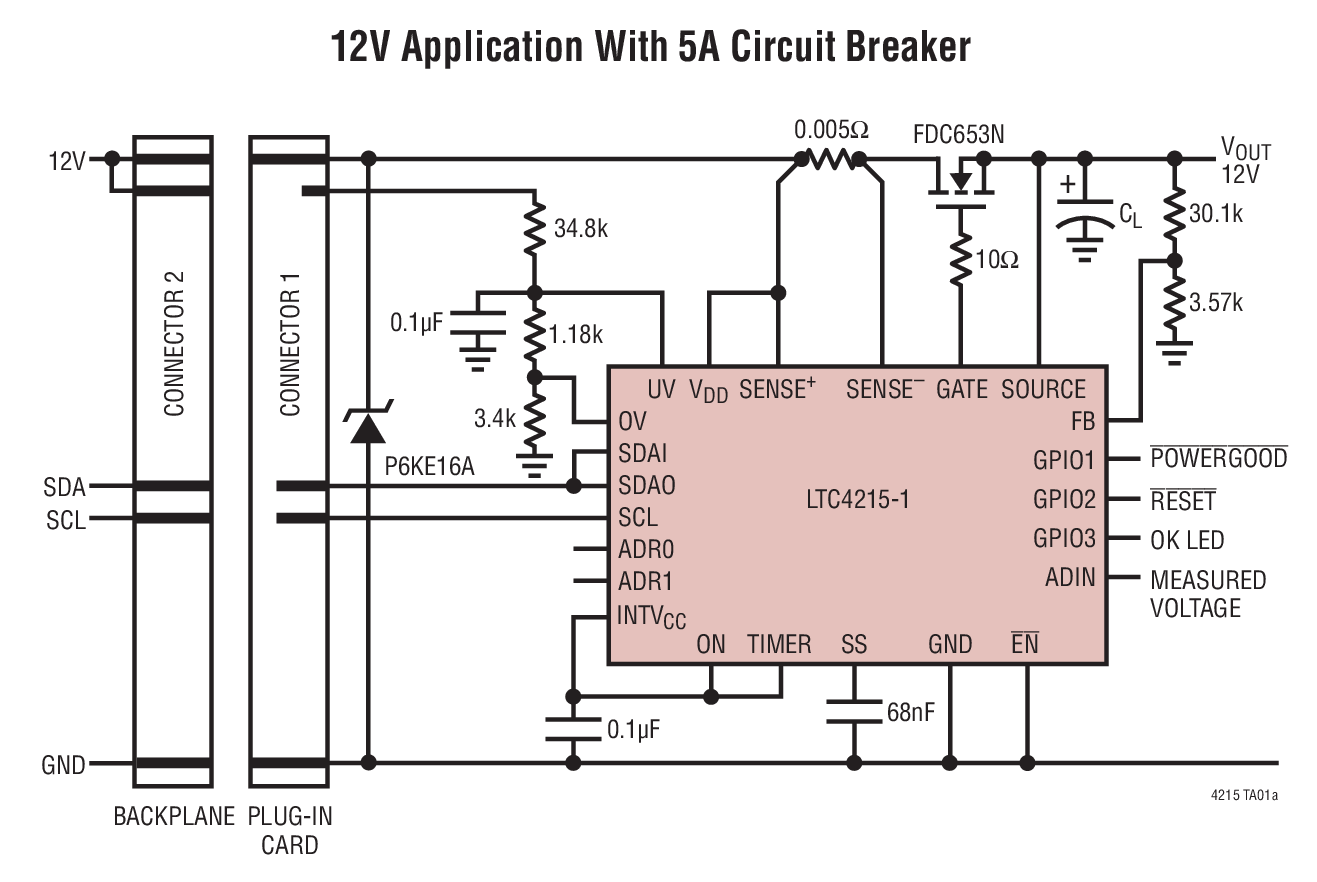

LTC^®4215-1 / LTC4215-3 热插拔 (Hot Swap^™) 控制器允许电路板在带电背板上安全地插入和拔出。利用一个外部 N 沟道传输晶体管，可使电路板电源电压和浪涌电流以一个可调速率斜坡上升。一个 I²C 接口和内置 ADC 实现了负载电流、电压和故障状态的监视。

该器件具有可调折返电流限值功能和一个负责设定浪涌电流的 dI/dt 的软起动引脚。一个 I²C 接口可以把该器件配置，以在 LTC4215-1 / LTC4215-3 检测到一个电流限制故障之后锁断或自动再起动。

该控制器还具有一些附加功能，包括：在发生故障时中断主机、提供三个通用输出、在输出电源良好时进行通报、检测负载板卡的插拔、以及在板卡插入时自动上电或等待一个 I²C 指令来接通器件。

LTC4215-1 具有一个 20µs 的电路断路器滤波器，适合那些需要快速故障响应时间的应用。LTC4215-3 则具有响应时间较长 (420µs) 的电路断路器滤波器，面向那些电源瞬变有可能超过 20us 的应用。

Circuit Breaker Timeout

General Purpose Outputs

LTC4215

20μs

LTC4215-1

20μs

LTC4215-2
