特性

• 集成式解决方案缩小了尺寸，可实现刀片服务器和其他空间受限的设计
  • 集成3.8mΩ（典型值）内部功率MOSFET过压保护
  • 电源良好和故障输出
  • 可编程欠压闭锁
  • 电流报告无需外部R_SENSE
  • 热保护
• 可灵活适用于多种特别设计
  • 工作电压范围：2.7V至18V
  • 可调断路器电流/限流阈值
  • 可编程压摆率控制
  • 变速断路器响应
  • 提供闭锁(MAX15093)或自动重试(MAX15093A)选项
• 安全功能确保提供准确、强大的保护
  • 15A连续负载电流能力
  • 断路器阈值精度为±10%
  • 启动时通过折返功能调节浪涌电流
  • 实现di/dt控制
  • IN至OUT短路检测

产品详情和应用

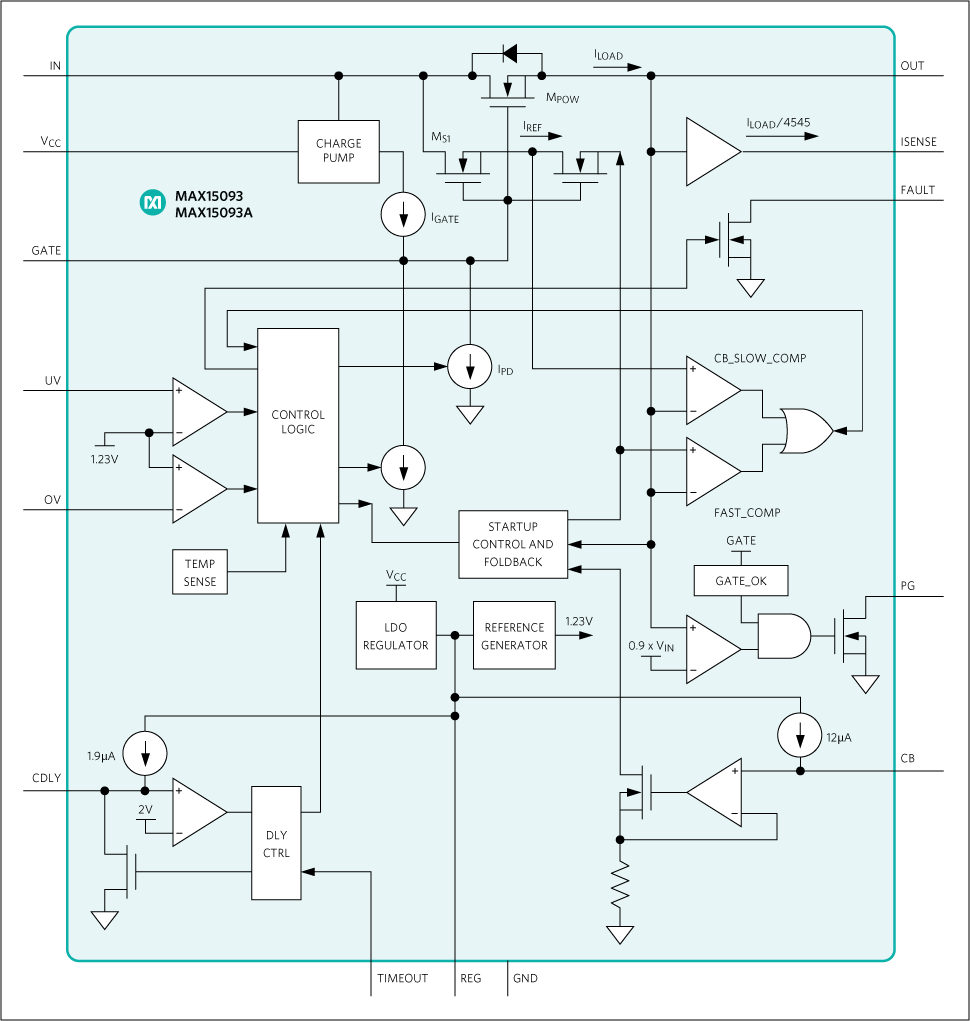

MAX15093/MAX15093A IC是集成式解决方案，适用于需要在带电背板上安全插拔电路线卡的热插拔应用。这些器件在单个封装中集成了热插拔控制器、3.8mΩ功率MOSFET和电子断路器保护。

这些器件集成了一个高精度电流检测电路，并提供160µA/A的成比例输出电流。这些器件专为保护2.7V至18V电源电压而设计。

这些器件在启动期间实施折返限流，以控制浪涌电流，降低di/dt，并使MOSFET保持在安全工作区(SOA)条件下运行。启动周期完成后，片内比较器提供VariableSpeed/BiLevel™短路和过流故障保护，以及对抗系统噪声和负载瞬变的能力。在发生故障时，负载会断开连接。这些器件经过工厂校准，可提供精度为±10%的准确过流保护。在故障期间，MAX15093处于闭锁状态，而MAX15093A会进入自动重试模式。

这些器件在启动前提供IN至OUT短路检测。这些器件提供一个功率MOSFET GATE引脚，可通过添加一个外部电容在启动期间对压摆率进行编程。这些器件具有过压/欠压输入引脚，可检测过压/欠压故障并断开IN与OUT的连接。其他功能包括内部过温保护、电源良好输出和故障指示器输出。

MAX15093/MAX15093A IC采用40引脚、2.57mm x 4.03mm、功率晶圆级封装(WLP)，扩展的额定温度范围为-40°C至+105°C。

应用

• 磁盘驱动器供电
• 工业
• RAID系统
• 服务器I/O卡
• 存储器桥接
