特性

• 23mA/45mA (MAX20046GTCA/V+)或60/120mA (MAX20046GTCC/V+)低电流门限，支持模块间应用
• 针对USB性能优化的特性
  • 2个RON 3.3Ω (典型值) USB 2.0数据开关
  • 480Mbps、12Mbps或1.5Mbps USB 2.0操作
  • 9ms故障恢复时间
  • 1ms过流屏蔽时间
  • 5.7V (典型值)固定HVBUS保护触发门限
• 支持汽车环境的可靠性
  • HVBUS输出提供对电池短路和对地短路保护
  • HVD+和HVD-输出提供对电池短路和对HVBUS短路保护
  • 经过测试满足ISO 10605和IEC 61000-4-2 ESD标准
  • 12引脚(3mm × 3mm) TQFN-EP封装
  • -40°C至+105°C工作温度范围
  • AEC-Q100认证

产品详情和应用

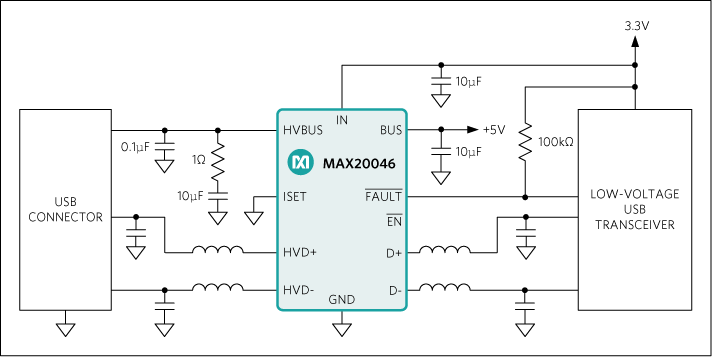

MAX20046能够为内部低压USB数据线和USB电源线提供极高的ESD保护和短路保护，理想用于车载收音机、导航、互联产品以及USB集线器。器件支持高速USB (480Mbps)、全速USB (12Mbps)和低速USB (1.5Mbps)操作。

短路保护功能包括HVBUS短路至电池，以及HVD+和HVD-短路至HVBUS和短路至电池。HVBUS输出端的对地短路保护和过流保护可有效保护内部BUS电源，使其不受过流故障的影响。

器件在保护引脚HVBUS、HVD+和HVD-输出上提供较高的ESD保护(±15kV气隙放电和±8kV接触放电)。

器件具有500mΩ (最大值) USB电源开关以及2个低导通电阻(R_ON)、USB 2.0数据开关。器件也具有使能输入、故障输出、10ms故障恢复时间、1ms过流屏蔽时间，以及集成过流自动重试。

MAX20046采用12引脚、无铅、TQFN-EP封装，工作在-40°C至+105°C温度范围。

应用

• 汽车USB保护
