特性

• 可靠、高功率保护，减少系统停工
  • 较宽工作输入电压支持范围：+5.5V至+60V
  • 可设计的输入电源过压设置为40V
  • -60V负输入容限，使用外部pFET (-(60 + V_OUT)外部pFET额定值)
  • 31mΩ (典型值)低R_ON
  • 使用外部pFET进行反向电流保护
• 支持快速启动和掉电恢复
• 热折返限流保护

产品详情和应用

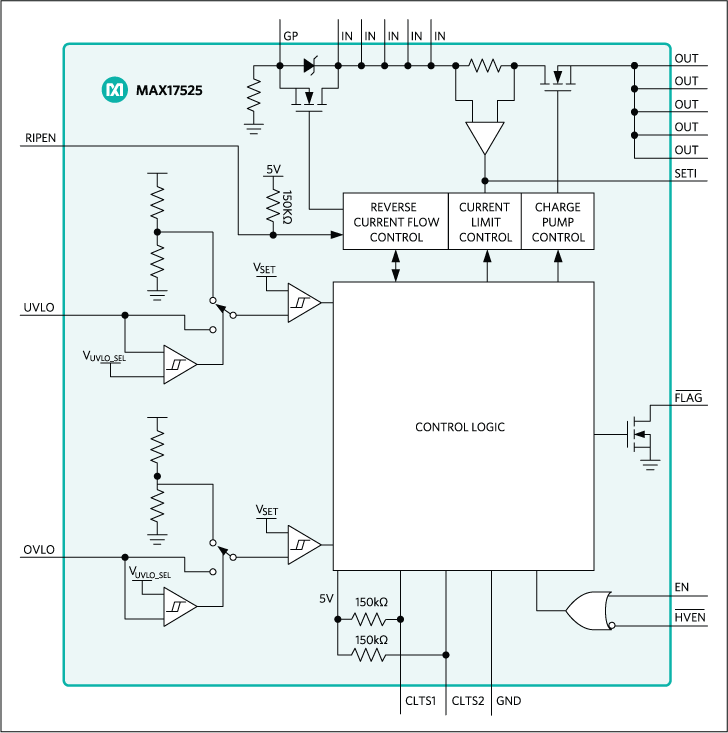

MAX17525为可调节的过压、欠压和过流保护器件，保护系统防止过流故障以及正向过压和出现反向电压故障。但配合可选的外部pMOSFET使用时，器件还可保护下行电路，防止高达±60V的电压故障(-60V外部pFET额定值)。器件集成31mΩ低导通电阻FET。

在启动期间，器件可对输出端的大电容进行连续模式充电，可用于下游器件的输入端使用了大储能电容的设计。此外，器件具有双级限流模式，在启动后短时间内分别将电流连续限制到预设限值的1倍、1.5倍和2倍，支持在启动期间较快地对大负载充电。

MAX17525还具有反向电流保护和过热保护功能。器件采用20引脚(5mm x 5mm) TQFN封装，工作在-40°C至125°C温度范围。

应用

• 控制和自动化
• 高功率应用
• 人机接口
• 工业电源系统
• 运动系统驱动
