ADI亚德诺 ADM1270 产品介绍

2026-03-09 0次

特性

可控制4 V至60 V范围内的电源电压
低压差反向电源保护的栅极驱动
P沟道FET的栅极驱动
浪涌限流控制
可调限流
折返限流

发生电流故障时执行自动重试或锁定
符合SOA的可编程限流定时器
电源良好和故障输出
模拟欠压和过压保护

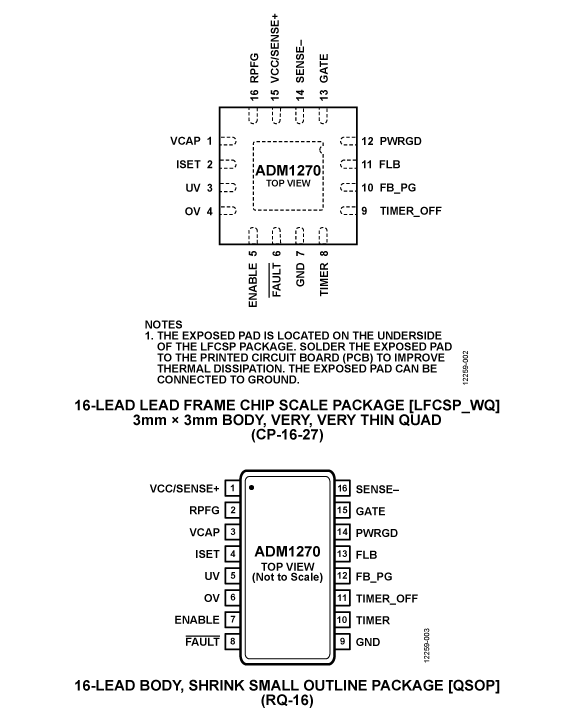

16引脚3x3mm LFCSP封装
16引脚QSOP封装

产品详情和应用

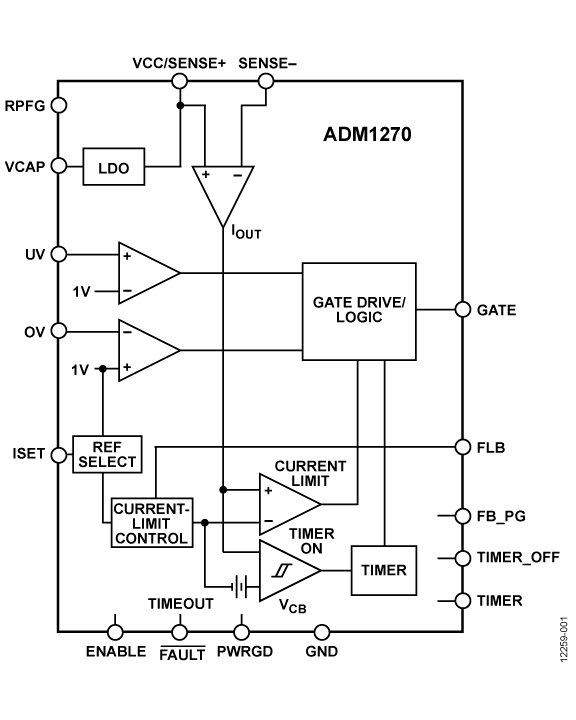

ADM1270是一款限流控制器，能够为模块化或电池供电系统提供浪涌限流和过流保护。将电路板插入带电背板时，已放电电源旁路电容会从背板电源总线汲取大瞬态电流以便充电。这种瞬态电流可能会导致连接器引脚永久性损坏，以及背板电源电压下降，进而引起系统中的其它电路板复位。

ADM1270设计为可通过外部P沟道FET在系统上电时控制浪涌电流。

为了保护系统免受反向极性输入电源的损害，采取了一定措施控制额外的外部P沟道FET。该特性用来防止反向电流损坏负载或ADM1270。

ADM1270采用3x3 16引脚LFCSP和16引脚QSOP封装。

应用

工业模块
电池供电/便携式仪器仪表
