• 允许在带电背板上安全地进行电路板的插拔操作
• 可编程电子电路断路器
• 故障 (FAULT) 输出指示
• 可编程电源电压上电速率
• 用于外部 MOSFET 开关的高端驱动
• 电源电压控制范围：2.7V 至 16.5V
• 欠压闭锁

产品详情和应用

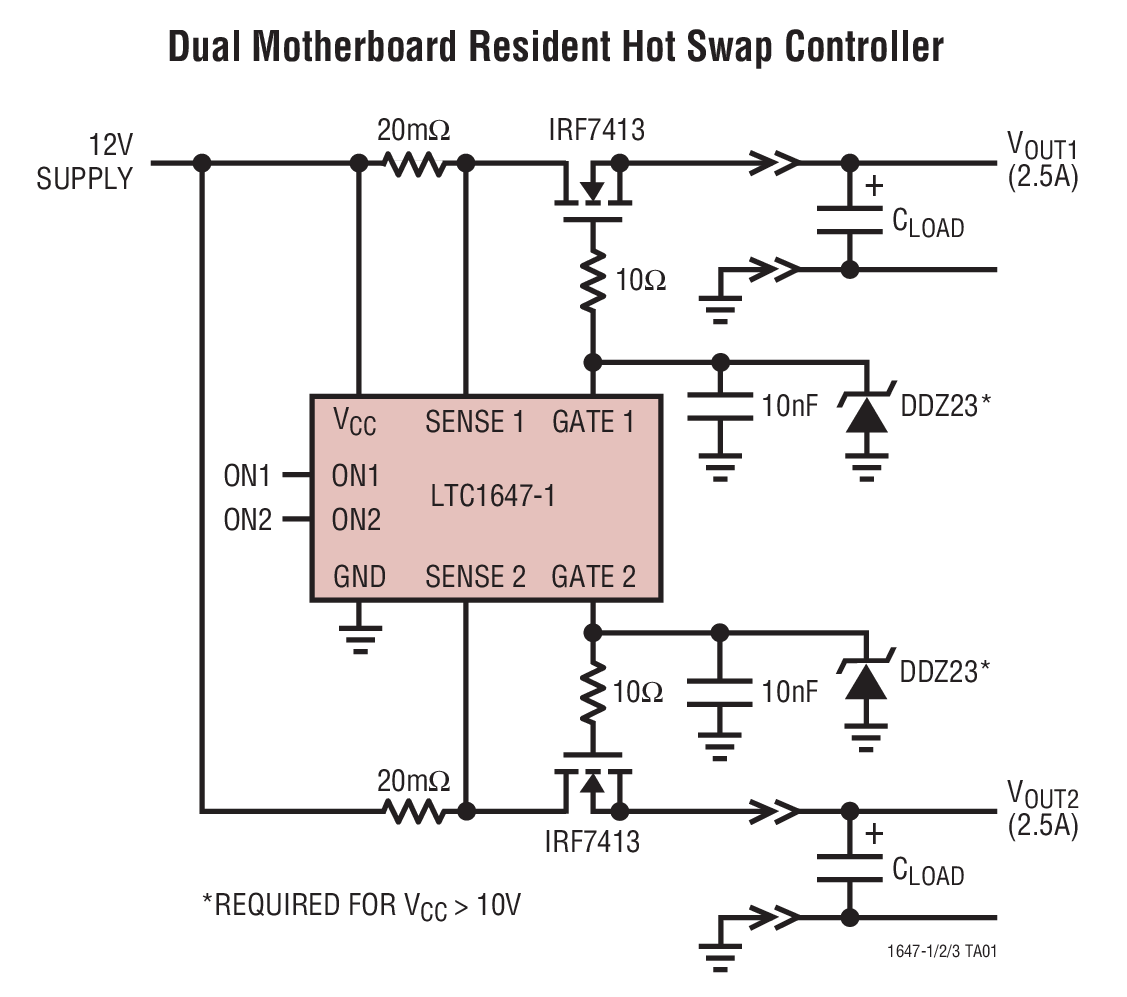

LTC^®1647-1 / LTC1647-2 / LTC1647-3 是双通道热插拔 (Hot Swap^™) 控制器，允许在带电背板上安全地进行电路板的插拔操作。

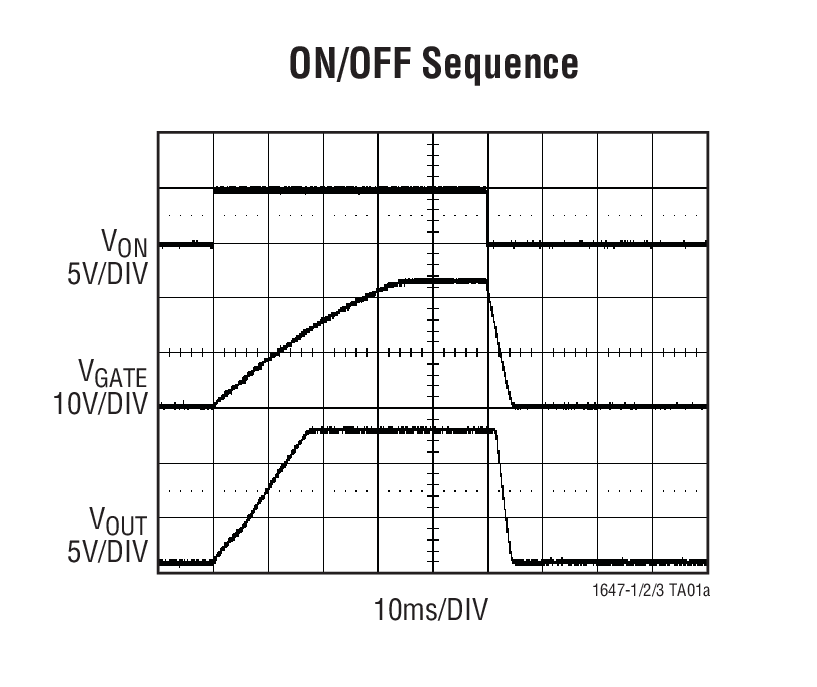

通过采用外部 N 沟道 MOSFET，能够以一种可编程速率使电路板电源电压斜坡上升。一个高端开关驱动器用于控制 MOSFET 栅极，以获得 2.7V 至 16.5V 的电压电源范围。一个可编程电子电路断路器负责提供针对过载和短路故障的保护功能。ON 引脚用于控制电路板电源或清除某种故障。

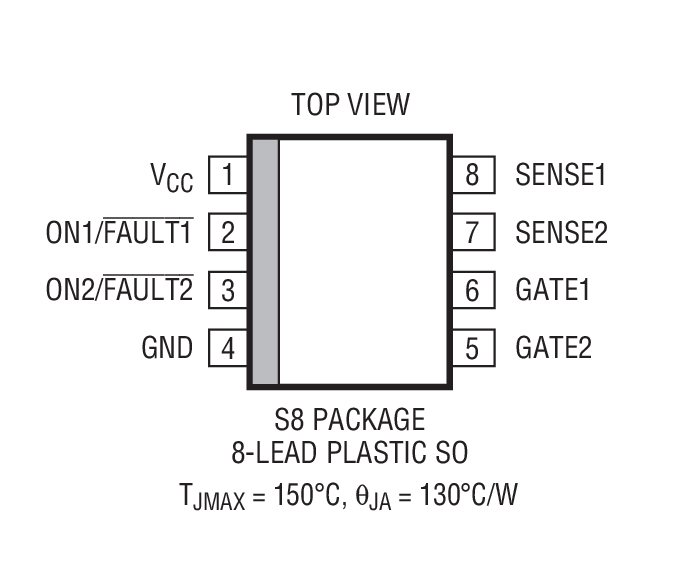

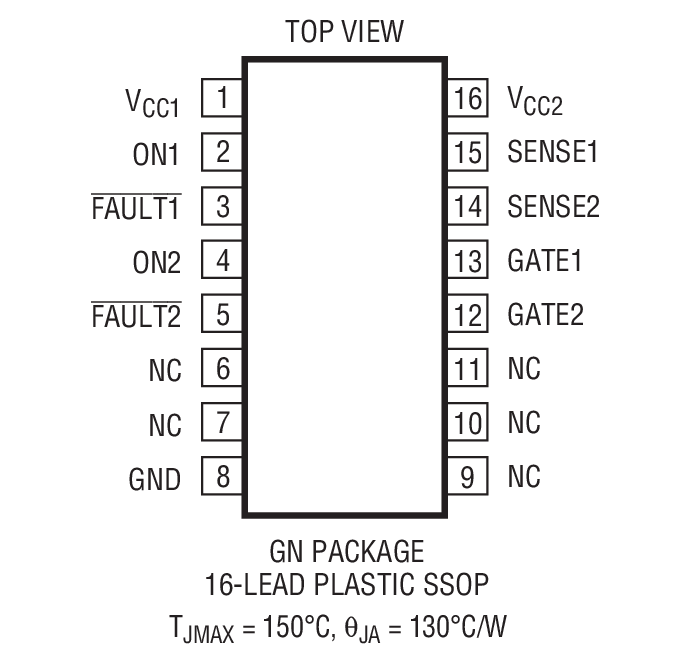

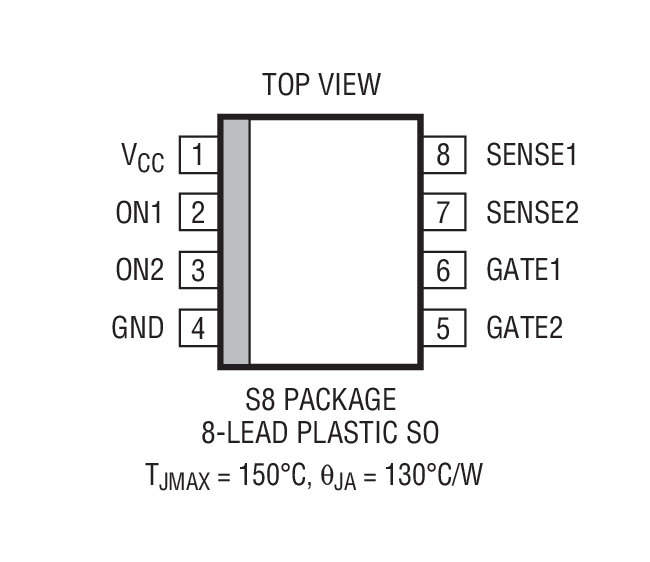

LTC1647-1 是一款双通道热插拔控制器，具有一个公用 V_CC 引脚和单独的 ON 引脚，采用 SO-8 封装。LTC1647-2 与 LTC1647-1 相似，但整合了一个故障状态标记并在 ON 引脚上提供了自动重试功能，而且也采用 SO-8 封装。LTC1647-3 具有用于每个通道的专用 V_CC 引脚、ON 引脚和 FAULT 状态引脚，并采用 16 引脚窄体 SSOP 封装。
