特性

• 允许在带电背板上安全地进行电路板的插拔操作
• 可选的电流限值和双速率定时器可应付负载浪涌
• 快速响应限制了峰值故障电流
• 宽工作电压范围：4.5V 至 44V
• 在过流故障之后可选择执行自动重试或锁断操作
• 用于外部 N 沟道 MOSFET 的高端驱动器
• 可针对大电流应用提供并联电源通路

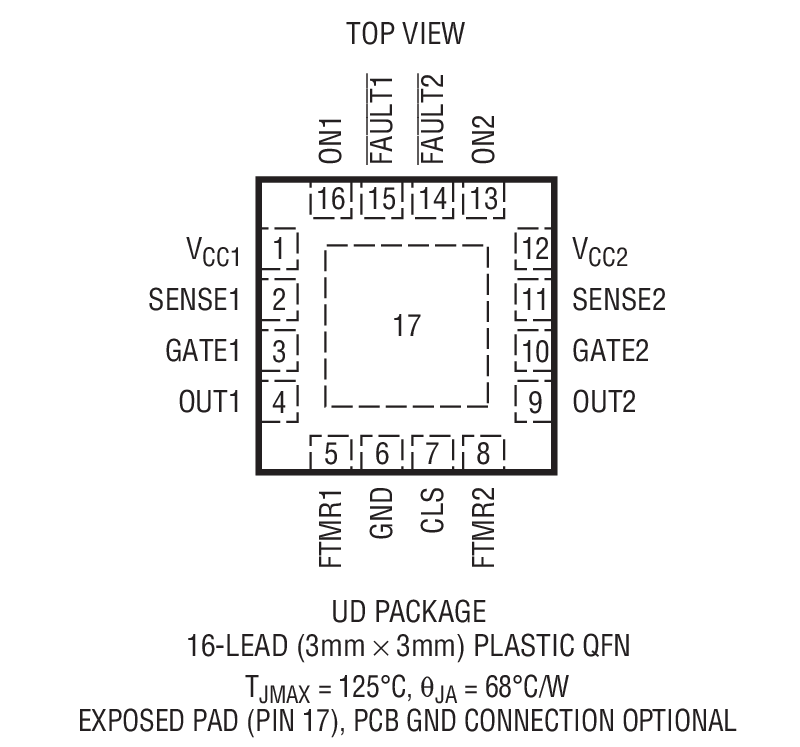

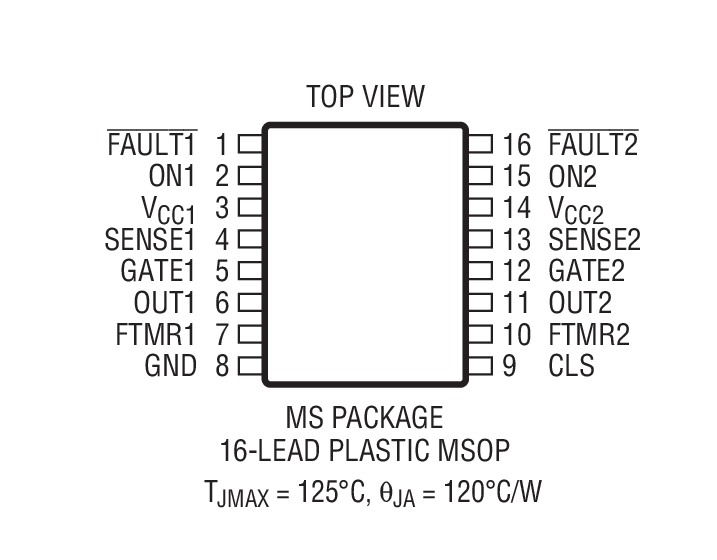

• 采用 16 引脚 QFN (3mm x 3mm) 封装和 MSOP 封装

产品详情和应用

LTC^®4226 双通道热插拔 (Hot Swap^™) 控制器允许在一个带电背板或受电连接器上安全地进行两条电源通路的插拔操作。通过采用 N 沟道传输晶体管，便能以一种可调速率使 4.5V 至 44V 的电源电压斜坡上升。

电流限值与电路断路器门限的三种可选比率可应付噪声负载和短暂的高峰值电流 (不会引发中断)，而一个双速率故障定时器则可保护 MOSFET 免遭扩展的输出过流过程所损坏。FAULT 输出负责指示电路断路器状态。LTC4226-1 在故障之后保持关断，而 LTC4226-2 则在经历了一个 0.5s 的延迟之后自动重试。

另外，LTC4226 还可被配置为一个双向电流限制器 / 电路断路器。对于大电流应用，可以把两个通道配置成并联的电源通路。

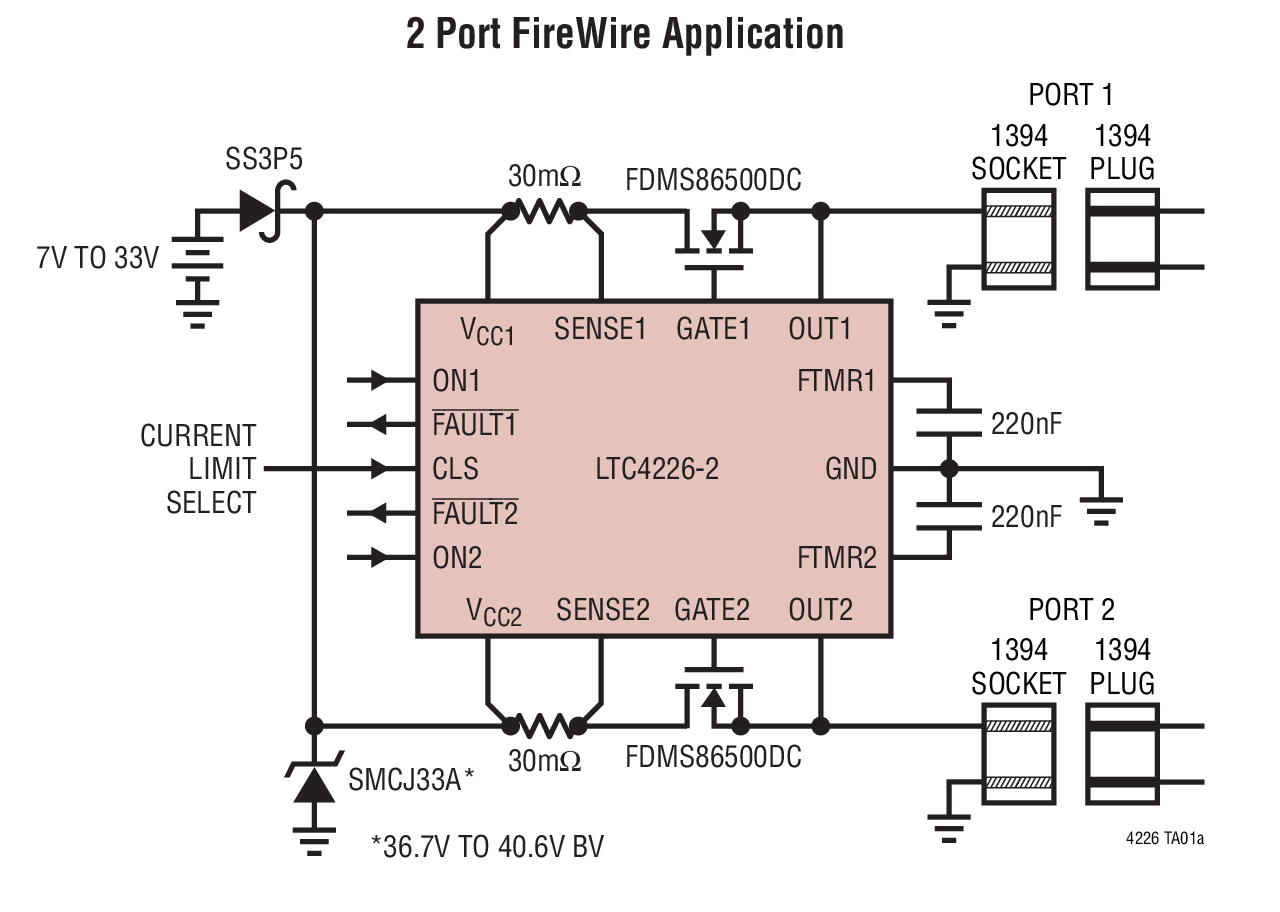

• Apple FireWire / IEEE 1394
• 磁盘驱动器
• 坚固的 12V、24V 应用
• 电路板 / 连接器带电插入
• 单向/双向电流限制器 / 电路断路器
