量产
特性
- 强大的保护功能可减少系统停机时间
- 宽输入电源范围：+3V 至 +80V（无反向电流保护）
- 宽输入电源范围：+3V 至 +75V（带反向电流保护）
- 在整个温度范围内，3A 至 7A 之间的可编程电流限值精度为 ±3%
- 在整个温度范围内，2A 至 3A 之间的可编程电流限值精度为 ±4%
- 在整个温度范围内，0.7A 至 2A 之间的可编程电流限值精度为 ±7%
- 输入电压反向极性保护（使用外部 nFET）
- 双级反向电流保护（使用外部 nFET），100ns 快速响应时间
- 低 RON 内部 nFET（典型值为 20mΩ）
- 输出电压反向极性容限
- 接地失效保护
- 200% 短期过载能力
- 可编程过压浪涌保护 (MAX17616A)
- PMBus 接口
- 实时运行状态监控、电压和电流读数
- 故障记录访问和管理
- 设备开/关控制
- 电流限制模式选择
- 启动初始电流限制选择
- 短期过载电流限制和时间选择
- 灵活的设计可最大限度地提高重用率并减少重新认证
- 可调节 UVLO 和 OVLO/OVFB 阈值
- ±2% 精度带宽电流监测读数，IMON（3A 至 7A，最高 +85ºC）
- 可编程启动浪涌电流限制
- 可编程电流限制故障响应：连续、自动重试和闭锁模式
- 逻辑电平使能输入 (EN)
- 受保护的外部 n 型场效应晶体管 (nFET) 门极驱动
- 电源良好输出 (PGOOD)
- 可编程输出欠压检测 (OUTUV)
- 结温监测（TJ）
- 热折返限流值
- 缩小解决方案尺寸

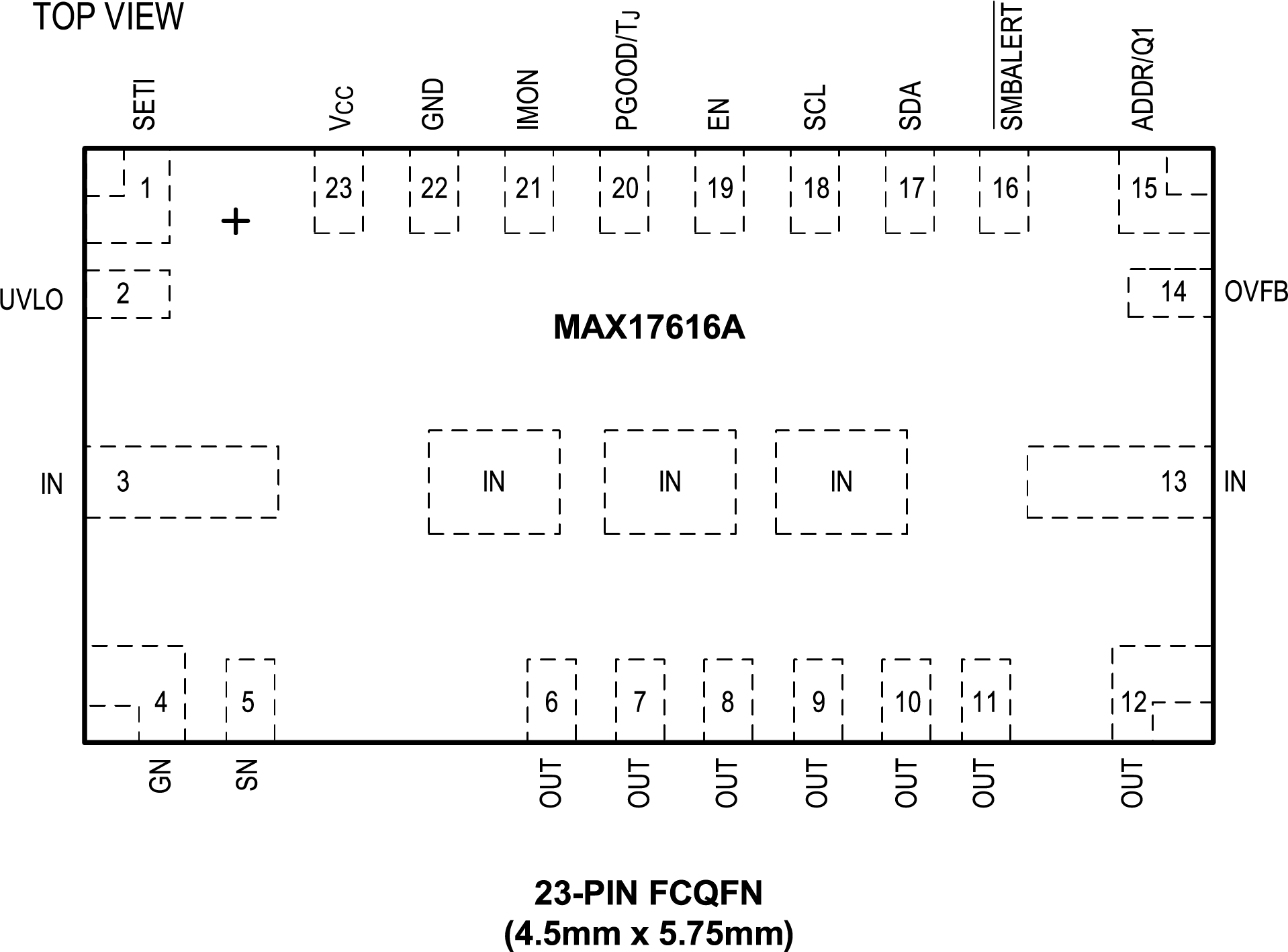

- 4.5mm x 5.75mm，23 引脚 FCQFN 封装
- 集成 nFET，可满足通用保护要求
产品详情和应用
MAX17616/MAX17616A 为系统提供高度灵活、可编程的保护边界，防止输入电压故障和输出过流故障。通过具有低导通电阻（典型值 20mΩ）的内部 nFET，输入电压故障（正极性）可受到高达 +80V（无反向电流保护）/+75V（有反向电流保护）的保护。该套件通过使用外部分压器，具有可编程欠压锁定 (UVLO) 阈值。MAX17616 具有可编程过压锁定 (OVLO) 功能，而 MAX17616A 通过 OVFB 引脚提供可编程输出电压钳位功能，该功能在输入瞬态浪涌事件期间具有输出电压限制调节功能。输入欠压和过压保护 (MAX17616)/输出电压钳位功能 (MAX17616A) 可在整个 3V 至 80V 工作范围内进行编程。
输入反极性保护是使用由器件控制的外部 nFET 实现的。反极性电压保护的幅度取决于工作负载总线电压 (VOUT ) 和外部 nFET 的电压阻断能力。例如，对于低至 -55V 输入范围 (VOUT = 30V) 的保护，需要一个额定电压为 85V 的外部 nFET。可选的反向电流保护也需要使用外部 nFET。当与反向保护外部 nFET (Q1) 一起使用时，该器件通过关闭 Q1 来防止反向电流从负载流向电源。反向电流保护功能的反向电流阈值和正向偏置特性经过调整，可实现适合 OR-ing 和电源多路复用器应用的理想二极管功能。如果不需要反极性保护和反向电流保护，则必须将 SN 和 GN 引脚连接至 IN。该套件能够承受输出端子接线错误导致的意外反极性应用。
通过将电阻从 SETI 引脚连接到 GND，可以对设备的电流限制进行编程。限流值可在 0.7A 至 7.0A. 范围内进行编程设置。当流过器件的电流达到或超过设定的电流限值时，内部 nFET 的电阻会进行调节以限制电流。该器件提供三种限流行为模式：连续、自动重试和闩锁模式。此外，该套件允许在启动事件期间可编程启动时的涌入限流值，以防止来自限制性电源的涌入电流流入电容或负阻抗输出负载。
IMON 引脚呈现的电流与正常运行下的器件电流成比例。IMON 引脚与 IMON 电阻（位于 IMON 和 GND 之间）一起产生与器件电流成比例的电压。监控系统可以读取该电压来记录设备的瞬时电流。在 IMON 和 GND 之间放置一个 100nF 陶瓷电容。
该套件可通过控制器监控系统的使能输入 EN 导通或关断。这允许控制器监控系统打开或关闭向连接负载的电力输送。
该套件提供接地失效保护，在发生接地失效故障事件期间，即安全接地保险丝在冗余安全应用中断开时，能够安全地关闭套件操作。
该设备提供状态公告信号 (SMBALERT) 来指示操作和故障信号。该套件还提供电源正常信号 (PGOOD/TJ)，可供监控系统用来启用/禁用下游负载。PGOOD/TJ 是开漏引脚，需要外部上拉电阻连接至相应的系统接口。
该器件提供可编程输出欠压检测阈值，用于控制输出电压降至 OUTUV 上升阈值以下后的重启响应。该套件还提供内部热关断保护以防止功耗过大。
该设备提供与 PMBus 兼容的串行外设接口，带有控制设备操作和观察系统级参数的命令。
应用
- 输入电压和输出过流保护
- 接地失效保护
- 浪涌保护
